WEIDMULLER 1690000000

Descrizione del Prodotto

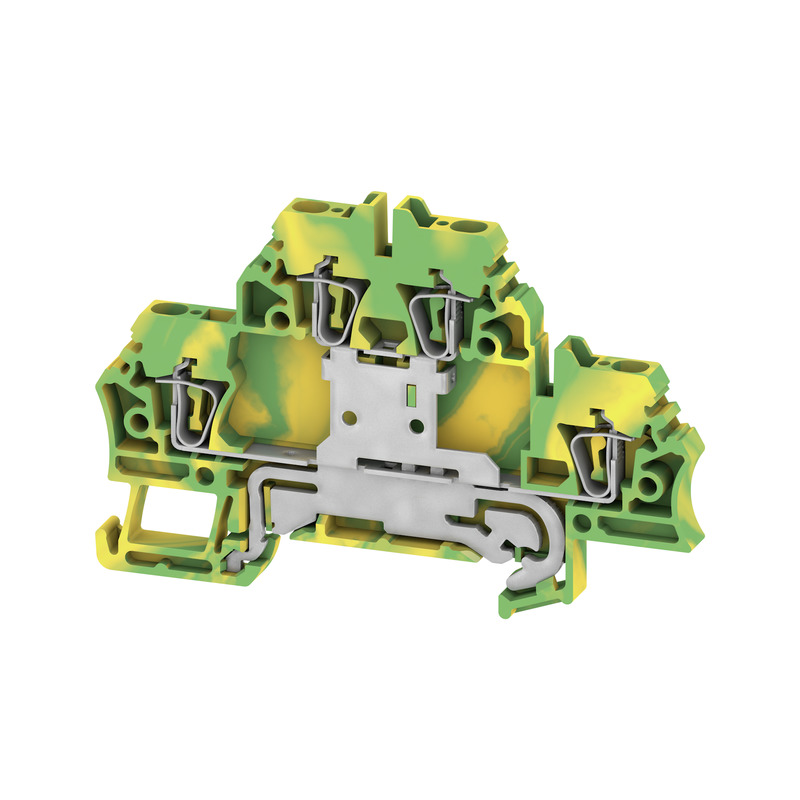

Il morsetto componibile a due piani ZDK 2.5PE di Weidmüller è progettato per il collegamento sicuro e affidabile dei conduttori. Utilizza una molla autobloccante per garantire una connessione stabile e presenta una sezione nominale di 2,5 mm². Il colore verde/giallo indica la funzione di collegamento a terra (PE).

Caratteristiche Tecniche

– Numero di piani: 2
– Numero di punti di serraggio per piano: 2
– Tipo di collegamento: Molla autobloccante
– Collegamento PE: Sì
– Guida di montaggio: TS 35
– Materiale del corpo isolante: Wemid
– Classe di infiammabilità UL 94: V-0
– Colore: Verde/giallo

Dimensioni e Pesi

– Profondità: 53 mm
– Profondità inclusa guida DIN: 54 mm
– Altezza: 79,5 mm
– Larghezza: 5,1 mm
– Peso netto: 14,8 g

Temperature

– Temperatura di magazzinaggio: da -25 °C a 55 °C
– Temperatura d’esercizio continuo: da -50 °C a 120 °C

Conformità Ambientale

– Conformità RoHS: Conforme senza esenzione
– REACH SVHC: Nessuna sostanza SVHC sopra lo 0,1% in peso
– Impronta carbonica del prodotto: 0,199 kg CO₂ eq. (dalla culla al cancello)

Certificazioni e Omologazioni

– Certificato ATEX: DEMKO16ATEX1729U
– Certificato IECEx: IECEXULD16.0025U
– Marcatura EN 60079-7: Ex eb II C Gb
– Marcatura Ex 2014/34/EU: II 2 G D

Dati di Dimensionamento

– Sezione nominale: 2,5 mm²
– Tensione nominale: 500 V
– Resistenza di passaggio: 1,33 mΩ
– Tensione di tenuta all’impulso: 6 kV
– Potenza dissipata: 0,77 W
– Grado di inquinamento: 3

Dati di Dimensionamento PE

– Corrente di breve durata nominale: 300 A (2,5 mm²)
– Funzione PEN: No

Dati di Dimensionamento secondo UL

– Certificato UL: E60693
– Sezione conduttore per cablaggio in fabbrica (max): 14 AWG
– Sezione conduttore per cablaggio in fabbrica (min): 26 AWG
– Sezione conduttore per cablaggio sul campo (max): 14 AWG
– Sezione conduttore per cablaggio sul campo (min): 26 AWG

Informazioni Generali

– Guida di montaggio: TS 35
– Istruzioni di montaggio: Montaggio diretto
– Norme: IEC 60947-7-2
– Sezione di collegamento cavo AWG (max): AWG 14
– Sezione di collegamento cavo AWG (min): AWG 24

Conduttori Allacciabili

– Sezione conduttore flessibile con terminali (DIN 46228/1) (max): 2,5 mm²
– Sezione conduttore flessibile con terminali (DIN 46228/1) (min): 0,5 mm²
– Sezione conduttore flessibile con terminali (DIN 46228/4) (max): 1,5 mm²
– Sezione conduttore flessibile con terminali (DIN 46228/4) (min): 0,5 mm²
– Sezione conduttore flessibile (max): 2,5 mm²
– Sezione conduttore flessibile (min): 0,5 mm²
– Sezione conduttore rigido (max): 2,5 mm²
– Sezione conduttore rigido (min): 0,5 mm²
– Tipo di collegamento: Molla autobloccante

Download

– Certificati e Documenti di Conformità: [Attestato di Conformità](https://mdcop.weidmueller.com/mediadelivery/asset/900_68550), [Certificato ATEX](https://mdcop.weidmueller.com/mediadelivery/asset/900_85206), [Certificato IECEx](https://mdcop.weidmueller.com/mediadelivery/asset/900_85207)
– Dati Ingegneristici: [Dati CAD – STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_211812)
– Documentazione Utente: [NTI ZDK 2.5-PE](https://mdcop.weidmueller.com/mediadelivery/asset/900_85217)

Classificazioni

– ETIM 7.0: EC000901
– ETIM 8.0: EC000901
– ETIM 9.0: EC000901
– ECLASS 11.0: 27-14-11-41
– ECLASS 12.0: 27-14-11-41

Approvals

– Certificazioni: CE, CSA, RoHS Compliant

Note

Per ulteriori dettagli e documentazione tecnica, si prega di consultare il [catalogo prodotti Weidmüller](https://catalog.weidmueller.com/catalog/Start.do?ObjectID=1690000000&localeId=it).
