Descrizione del Prodotto

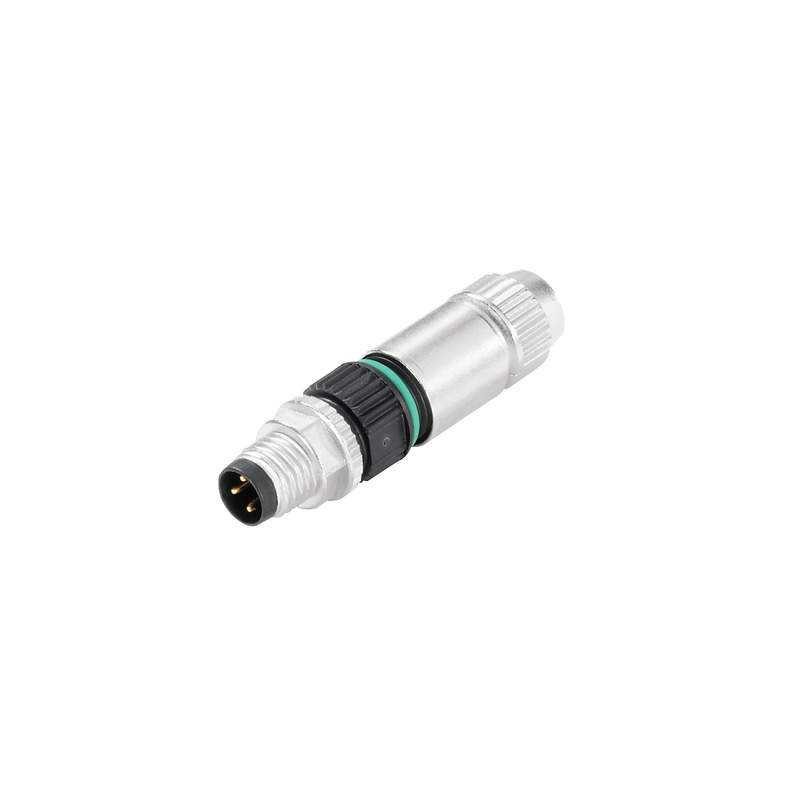

Il connettore SAIS-3-IDC M8 SMALL è un connettore maschio diritto M8, progettato per applicazioni industriali che richiedono una connessione affidabile e compatta.
Numero d’Ordine
1784040001
Tipo
SAIS-3-IDC M8 SMALL
GTIN (EAN)
4032248429998
Quantità per Confezione
1 pezzo
Dimensioni e Peso
Peso netto: 13 g
Conformità Ambientale
Stato conformità RoHS: Conforme con esenzione
Esenzione RoHS: 6c
REACH SVHC: Piombo (Lead) 7439-92-1
SCIP: ebf89fc8-a87f-4691-b87a-dfb9921774b4
Dati Tecnici
Tipo di connessione: Collegamento a perforazione d’isolante
Numero di poli: 3
Codifica: A-codificato
Sezione del conduttore: 0,14 mm² – 0,34 mm²
Diametro del cavo: 3,2 mm – 5,4 mm
Materiale della custodia: CuZn
Materiale dell’anello filettato: Pressofusione di zinco
Superficie dei contatti: Stagnato
Resistenza di isolamento: 10⁸ Ω
Corrente nominale: 4 A
Tensione nominale: 32 V
Cicli di inserzione: ≥ 50
Grado di protezione: IP67
Grado di inquinamento: 3
Intervallo di temperatura della custodia: -25°C…+85°C
Connessione schermata: No
Norme
Standard connettore: IEC 61076-2-104
Classificazioni
ETIM 6.0: EC002635
ETIM 7.0: EC002635
ETIM 8.0: EC002635
ETIM 9.0: EC002635
ECLASS 9.0: 27-44-01-02
ECLASS 9.1: 27-44-01-03
ECLASS 10.0: 27-44-01-02
ECLASS 11.0: 27-44-01-02
ECLASS 12.0: 27-44-01-16
ECLASS 13.0: 27-44-01-02
ECLASS 14.0: 27-44-01-16
Omologazioni
ROHS: Conforme
Download
Dati ingegneristici: CAD data — STEP
Eplan Data Portal: Eplan data
CADENAS eCATALOG: CAX data
Cataloghi: Catalogues in PDF-format
Brochure: FL FIELDWIRING EN
Prodotti Correlati
Numero di poli: 3, Codifica: nessuno, N. d’ordine: 1784030001, Tipo: SAIB-3-IDC-M8 SMALL, Collegamento schermato: Nessuno, Versione: Connettore collegabile al campo, M8, Connettore femmina diritto
Numero di poli: 4, Codifica: nessuno, N. d’ordine: 1784050001, Tipo: SAIB-4-IDC-M8 SMALL, Collegamento schermato: Nessuno, Versione: Connettore collegabile al campo, M8, Connettore femmina diritto
Numero di poli: 4, Codifica: nessuno, N. d’ordine: 1784060001, Tipo: SAIS-4-IDC M8 SMALL, Collegamento schermato: Nessuno, Versione: Connettore collegabile al campo, M8, Connettore maschio, diritto
