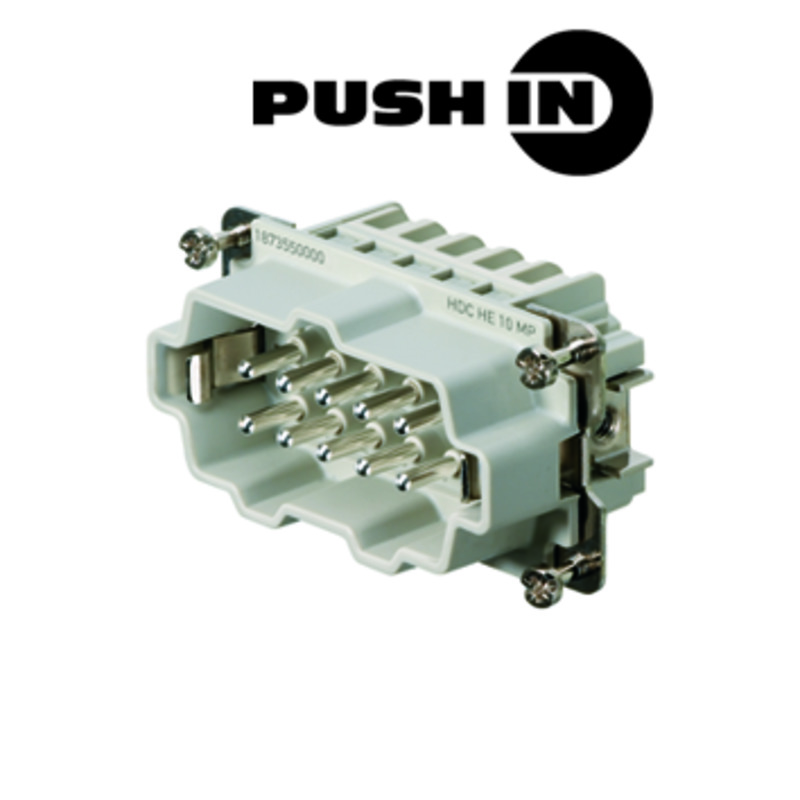

WEIDMULLER 1873550000

Descrizione del Prodotto

L’inserto per connettori industriali HDC HE 10 MP di Weidmüller è progettato per applicazioni che richiedono connessioni affidabili e sicure. Questo inserto maschio supporta una tensione nominale di 500 V e una corrente nominale di 16 A, con 10 poli disponibili. Il sistema di connessione PUSH IN facilita l’installazione rapida e sicura dei conduttori. ([eshop.weidmueller.com](https://eshop.weidmueller.com/en/hdc-he-10-mp/p/1873550000?utm_source=openai))

Caratteristiche Tecniche

– **Numero di poli:** 10

– **Corrente nominale:** 16 A

– **Tensione nominale:** 500 V

– **Tensione di impulso nominale:** 6 kV

– **Grado di inquinamento:** 3

– **Tipo di connessione:** PUSH IN

– **Materiale dell’inserto:** Termoplastico rinforzato con fibra di vetro

– **Materiale dei contatti:** Lega di rame con finitura argentata

– **Classe di infiammabilità del materiale isolante secondo UL 94:** V-0

– **Temperatura di esercizio:** da -40 °C a 125 °C

– **Dimensioni (L x H x P):** 34 mm x 34,3 mm x 64 mm

– **Peso netto:** 56 g

– **Cicli di innesto (argento):** ≥ 500

– **Resistenza di isolamento:** 10¹⁰ Ω

– **Resistenza di contatto:** ≤ 2 mΩ

– **Sezione del conduttore collegabile:**

– Flessibile con capicorda: da 0,5 mm² a 2,5 mm²

– Flessibile senza capicorda: da 0,5 mm² a 2,5 mm²

– Rigido: da 0,5 mm² a 2,5 mm²

– **Sezione del conduttore collegabile (AWG):** da AWG 20 a AWG 12

– **Lunghezza di spellatura:** 10 mm

– **Coppia di serraggio per il collegamento PE:**

– Minima: 1,2 Nm

– Massima: 1,5 Nm

– **Vite di fissaggio per il collegamento PE:** M4

– **Dimensione lama per il collegamento PE:** SD 0,8 x 4,0

– **Conformità RoHS:** Conforme con esenzione 6c

– **REACH SVHC:** Piombo (CAS 7439-92-1), Perfluorobutansulfonato di potassio (CAS 29420-49-3)

– **SCIP:** b67daa31-7dca-434d-8290-da7fb52f83a2

– **Resistenza chimica:**

– Acetone: Resistente

– Ammoniaca acquosa: Condizionatamente resistente

– Benzina: Resistente

– Benzene: Resistente

– Gasolio: Condizionatamente resistente

– Acido acetico concentrato: Resistente

– Idrossido di potassio: Condizionatamente resistente

– Metanolo: Condizionatamente resistente

– Olio motore: Condizionatamente resistente

– Liscivia diluita: Resistente

– Idroclorofluorocarburi: Condizionatamente resistente

– Uso esterno: Condizionatamente resistente

– **Omologazioni:**

– cURus: E310075

– CSA: Certificato disponibile

– DNV GL: Certificato disponibile

– **Classificazioni:**

– ETIM 6.0: EC000438

– ETIM 7.0: EC000438

– ECLASS 9.0: 27-44-02-05

– ECLASS 9.1: 27-44-02-05

– ECLASS 10.0: 27-44-02-05

– UNSPSC: 30-21-18-01

– **Dati di ordinazione:**

– Numero d’ordine: 1873550000

– Tipo: HDC HE 10 MP

– GTIN (EAN): 4032248458165

– Quantità: 1 pezzo

– **Download disponibili:**

– Dati CAD: [STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_96197)

– Dati Eplan: [Eplan data](https://dataportal.eplan.com/part-details/WEI.1873550000)

– Dati CADENAS eCATALOG: [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1873550000)

– Dati WSCAD Universe: [WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=1873550000&norm=0)

– Documentazione tecnica: [1873550000_HDC_HE_10_MP_STP_Blatt__1.pdf](https://mdcop.weidmueller.com/mediadelivery/asset/900_38859)

– Cataloghi: [Cataloghi in formato PDF](https://catalog.weidmueller.com/catalog/Start.do?ObjectID=1873550000&localeId=it)

– Brochure: [FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293)

Per ulteriori informazioni, consultare la [pagina del prodotto](https://eshop.weidmueller.com/en/hdc-he-10-mp/p/1873550000).
