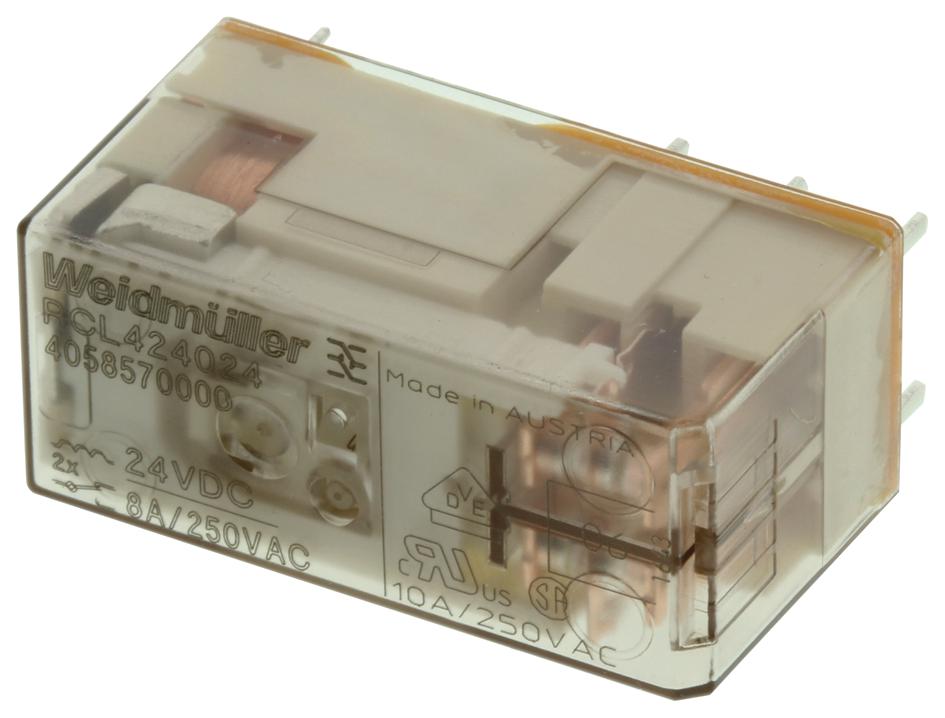

WEIDMULLER 4058570000

Descrizione del Prodotto

Il relè Weidmüller RCL424024 è un componente della serie TERMSERIES, progettato per applicazioni industriali che richiedono affidabilità e prestazioni elevate. Questo relè è caratterizzato da un design compatto e da specifiche tecniche che lo rendono adatto a diverse applicazioni.

Dati Generali

– Tasto di prova disponibile: No
– Indicatore di posizione dell’interruttore meccanico: No
– Colore: Trasparente
– Classe d’infiammabilità: UL 94 V-2

Coordinazione di Isolamento

– Tensione nominale: 250 V
– Grado di lordura: 2
– Classe di sovratensione: III
– Gruppo materiali isolanti: IIIa
– Distanza in aria e superficiale lato comando/lato di carico: ≥ 10 mm
– Rigidità dielettrica lato comando – lato di carico: 5 kV_eff / 1 min
– Rigidità dielettrica dei contatti adiacenti: 2,5 kV_eff / 1 min
– Rigidità dielettrica del contatto aperto: 1 kV_eff / 1 min
– Grado di protezione: IP20

Ulteriori Dettagli sulle Approvazioni / Norme

– N° certificato (CSA): 249409-2426937
– N° certificato (VDE): 40020589
– N° certificato (cURus): E522350

Dati di Collegamento

– Tecnica di collegamento cavi: Collegamento ad innesto
– Passo in mm (P): 5 mm

Download

– Dati ingegneristici: CAD data — STEP
– CADENAS eCATALOG: CAX data
– Documentazione utente: FL_TERMSERIES_RCL2CO_LOAD_GUIDE
– Cataloghi: Catalogues in PDF-format
– Brochure: Disponibili sul sito ufficiale

Classificazioni

– ETIM 6.0: EC001437
– ETIM 7.0: EC001437
– ETIM 8.0: EC001437
– ETIM 9.0: EC001437
– ECLASS 9.0: 27-37-16-01
– ECLASS 9.1: 27-37-16-01
– ECLASS 10.0: 27-37-16-01
– ECLASS 11.0: 27-37-16-01
– ECLASS 12.0: 27-37-16-01
– ECLASS 13.0: 27-37-16-01
– ECLASS 14.0: 27-37-16-01

Omologazioni

– Omologazioni: CSA, cURus, VDE
– ROHS: Conforme
– UL File Number: E522350

Prodotti Impiegati

– N. d’ordine: 8693790000
Tipo: RCL424005
Versione: TERMSERIES, relè, Numero di contatti: 2, Contatto di scambio AgNi, Tensione nominale: 5 V DC, Corrente permanente: 8 A, Collegamento ad innesto, Tasto di prova disponibile: No

– N. d’ordine: 4058560000
Tipo: RCL424012
Versione: TERMSERIES, relè, Numero di contatti: 2, Contatto di scambio AgNi, Tensione nominale: 12 V DC, Corrente permanente: 8 A, Collegamento ad innesto, Tasto di prova disponibile: No

– N. d’ordine: 4058750000
Tipo: RCL424048
Versione: TERMSERIES, relè, Numero di contatti: 2, Contatto di scambio AgNi, Tensione nominale: 48 V DC, Corrente permanente: 8 A, Collegamento ad innesto, Tasto di prova disponibile: No

– N. d’ordine: 4058760000
Tipo: RCL424060
Versione: TERMSERIES, relè, Numero di contatti: 2, Contatto di scambio AgNi, Tensione nominale: 60 V DC, Corrente permanente: 8 A, Collegamento ad innesto, Tasto di prova disponibile: No

– N. d’ordine: 4058590000
Tipo: RCL424110
Versione: TERMSERIES, relè, Numero di contatti: 2, Contatto di scambio AgNi, Tensione nominale: 110 V DC, Corrente permanente: 8 A, Collegamento ad innesto, Tasto di prova disponibile: No

Note

Per ulteriori dettagli e documentazione tecnica, si consiglia di consultare il sito ufficiale di Weidmüller o contattare il supporto tecnico autorizzato.
