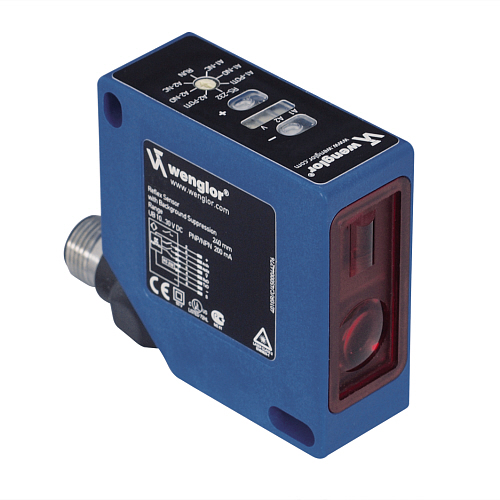

WENGLOR CP25QXVT80

Descrizione del Prodotto

Il sensore di distanza laser a triangolazione WENGLOR CP25QXVT80 utilizza una riga CMOS ad alta risoluzione e tecnologia DSP per determinare la distanza tramite misurazione angolare. Questo metodo elimina le variazioni dei punti di commutazione causate da materiale, colore e luminosità. Dispone di due uscite di commutazione indipendenti, ciascuna configurabile con soglie diverse e ritardi di eccitazione e diseccitazione in incrementi di 10 ms. Le funzioni del sensore possono essere attivate e i risultati acquisiti tramite l’interfaccia RS-232.

Caratteristiche Principali

– Isteresi di commutazione minima

– Punto di commutazione indipendente dal colore e dalla lucentezza del materiale

– Riga CMOS

– Misurazione precisa della distanza di lavoro

Specifiche Tecniche

Dati Ottici

– Portata: 240 mm

– Campo di regolazione: 40…240 mm

– Isteresi di commutazione: < 0,5%

– Tipo di luce: Laser (rosso)

– Lunghezza d’onda: 655 nm

– Vita media (Tu = +25 °C): 100.000 h

– Classe laser (EN 60825-1): 2

– Livello luce estranea: 10.000 Lux

– Diametro punto luce: vedere tabella 1

Dati Elettrici

– Tensione di alimentazione: 10…30 V DC

– Assorbimento di corrente (Ub = 24 V): < 50 mA

– Frequenza di commutazione: 500 Hz

– Tempo di risposta: 1 ms

– Ritardo di dis-/eccitazione (RS-232): 0…1 s

– Deriva termica: < 15 µm/K

– Fascia temperatura: -25…60 °C

– Numero uscite di commutazione: 2

– Caduta di tensione uscita di commutazione: < 1,5 V

– Max. corrente di commutazione: 200 mA

– Protezione contro i cortocircuiti: sì

– Protezione all’inversione di polarità: sì

– Modalità teach-in: HT, VT, TP

– Velocità di trasmissione: 38.400 Bd

– Classe di protezione: III

– Numero accessione FDA: 0820586-000

Dati Meccanici

– Tipo di regolazione: Teach-in

– Materiale custodia: Plastica ABS, Plastica PC

– Grado di protezione: IP67

– Tipo di connessione: M12 × 1; 8-pin

– Protezione dell’ottica: Plastica, PMMA

– Peso: 84 g

Uscita

– Uscita errore: sì

– PNP contatto aperto: sì

– Interfaccia RS-232: sì

Parametri Impostabili

– Uscita: Push-pull, NPN, PNP, Uscita errore

– Altri parametri: Ritardo di diseccitazione, Ritardo di eccitazione, Tempo di illuminazione, Modalità Teach, Isteresi di commutazione, Luce laser

Tutti gli altri parametri sono contenuti nella documentazione del prodotto.

Tabella 1

– Portata massima: 40 mm | 240 mm

– Dimensione punto luce: 0,6 × 2,5 mm | 1 × 4 mm

Schema Elettrico

Per il dettaglio dello schema elettrico, consultare la documentazione del prodotto.

Pannello di Controllo

– 24 = Tasto più

– 25 = Tasto meno

– 07 = Selettore

– 03 = Segnalazione di errore

– 01 = Segnalazione dello stato di commutazione

Disegno Quotato

Per le misure dettagliate, consultare la documentazione del prodotto.

Prodotti Aggiuntivi

– Cavo interfaccia S232W3

– Custodia di protezione ZSV-0x-01

– Set di custodia di protezione ZSP-NN-02

– Software

Download

– Scheda tecnica

– Istruzioni per la messa in funzione

– Manuale d’uso

– Quickstart

– Dati CAD

– Dati ECAD

– WSCAD-Data WSCAD-Portal

– EPLAN-Data EPLAN-Portal

– Dichiarazioni di conformità / Omologazioni

Applicazioni

Per informazioni sulle applicazioni, consultare la documentazione del prodotto.
