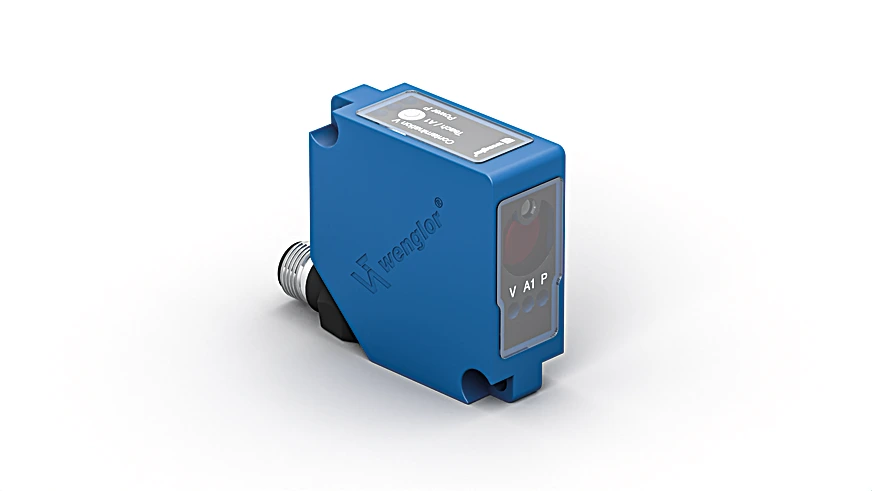

WENGLOR OY2P303A0135

Descrizione del Prodotto

Il sensore di distanza laser a tempo di volo (ToF) WENGLOR OY2P303A0135 utilizza la tecnologia wintec per una misurazione precisa delle distanze fino a 3.000 mm. Grazie alla sua capacità di evitare interferenze reciproche e di rilevare oggetti neri o lucidi anche in posizioni inclinate, è ideale per applicazioni industriali complesse.

Caratteristiche Principali

– Riconoscimento sicuro di oggetti neri anche in posizione inclinata grazie a wintec

– Nessuna interferenza reciproca grazie a wintec

– Nessuna interferenza in caso di oggetti lucidi sul fondo con wintec

– Affidabile in caso di oggetti lucidi grazie a wintec

Dati Ottici

– Campo di lavoro: 0 … 3.000 mm

– Campo di regolazione: 200 … 3.000 mm

– Isteresi di commutazione: < 15 mm

– Tipo di luce: Laser (rosso)

– Lunghezza d’onda: 660 nm

– Vita media (Tu = +25 °C): 100.000 h

– Classe laser (EN 60825-1): 1

– Divergenza raggio: < 2 mrad

– Livello luce estranea: 10.000 Lux

– Diametro punto luce: vedere tabella 1

– Riflettore a richiesta: no

Dati Elettrici

– Tensione di alimentazione: 10 … 30 V DC

– Assorbimento di corrente (Ub = 24 V): < 50 mA

– Frequenza di commutazione: 1.000 Hz

– Tempo di risposta: 0,5 ms

– Deriva termica (-10 °C < Tu < 50 °C): < 1 %

– Deriva termica (Tu < -10 °C, Tu > 50 °C): < 2,5 %

– Fascia temperatura: -40 … 60 °C

– Numero uscite di commutazione: 2

– Caduta di tensione uscita di commutazione: < 2,5 V

– PNP/max. corrente di commutazione: 200 mA

– Protezione contro i cortocircuiti: sì

– Protezione all’inversione di polarità: sì

– Protezione al sovraccarico: sì

– Classe di protezione: III

– Numero accessione FDA: 0710891-003

Dati Meccanici

– Metodo di regolazione: Teach-In

– Materiale custodia: Plastica, ABS; Plastica, PC

– Copertura ottica: Plastica, PMMA

– Grado di protezione: IP68

– Connessione: M12 × 1; 4/5-pin

– Peso: 37 g

Dati di Sicurezza

– MTTFd (EN ISO 13849-1): 771,39 a

Uscite

– PNP NC, PNP NO: sì

Parametri Regolabili

– Circuito: NC/NO; NC+NO; NO

Tutti gli altri parametri sono disponibili nella documentazione del prodotto.

Standard e Certificati

Per ulteriori dettagli, consultare la documentazione del prodotto.

Tabella 1: Diametro del Punto Luce

– Distanza di lavoro: 0 m | 3 m

– Diametro punto luce: 5 mm | 9 mm

Diagramma di Connessione

Per il diagramma di connessione, fare riferimento alla documentazione del prodotto.

Deviazione della Distanza di Commutazione

Curva caratteristica tipica basata su remissione bianca al 90%.

Pannello di Controllo

– 01 = Indicatore stato di commutazione

– 02 = Avviso di contaminazione

– 06 = Pulsante Teach

– 68 = Indicatore tensione di alimentazione

Dimensioni

Dimensioni specificate in mm (1 mm = 0,03937″).

Prodotti Complementari

– Set custodia protettiva ZSP-NN-02

– Custodia protettiva ZSV-0x-01

– Convertitore PNP-NPN BG2V1P-N-2M
