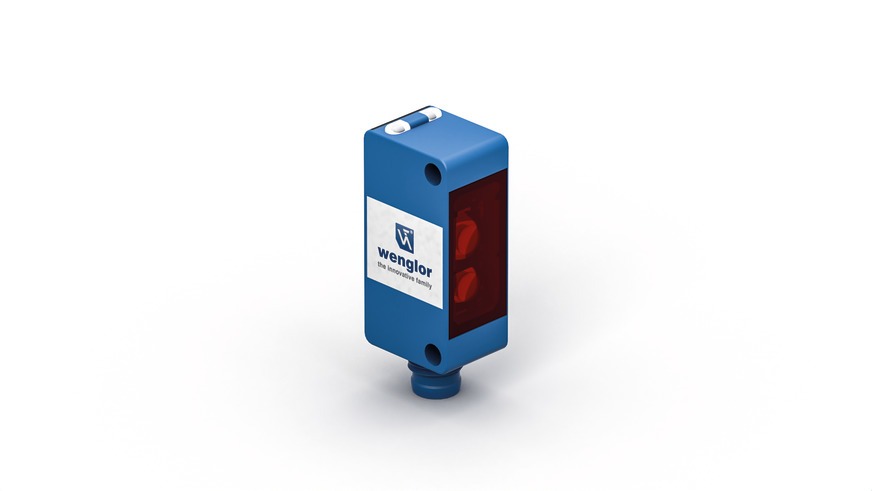

WENGLOR P1KH002

Descrizione del Prodotto

Il sensore di tasteggio diretto con soppressione dello sfondo WENGLOR P1KH002 utilizza la luce rossa e il principio di misurazione angolare per rilevare oggetti davanti a qualsiasi sfondo. Indipendentemente da colore, forma o superficie degli oggetti, il sensore mantiene una distanza di commutazione costante. È in grado di individuare minime differenze di altezza e distinguere componenti diversi. L’interfaccia IO-Link consente la configurazione del sensore (PNP/NPN, NC/NO, distanza di commutazione) e la lettura degli stati di commutazione e dei valori di distanza.

Caratteristiche Principali

– Condition Monitoring

– Bassa deviazione della distanza di commutazione per nero/bianco

– IO-Link 1.1

– Rilevamento affidabile di oggetti su qualsiasi sfondo

Specifiche Tecniche

Dati Ottici

– Portata: 150 mm

– Campo di regolazione: 30…150 mm

– Isteresi di commutazione: < 10%

– Tipo di luce: Luce rossa

– Vita media (Tu = +25 °C): 100.000 h

– Livello luce estranea: 10.000 Lux

– Diametro punto luce: vedere Tabella 1

Dati Elettrici

– Tensione di alimentazione: 10…30 V DC

– Tensione di alimentazione con IO-Link: 18…30 V DC

– Assorbimento di corrente (Ub = 24 V): < 20 mA

– Frequenza di commutazione: 1.000 Hz

– Frequenza di commutazione (modalità senza interferenze): 500 Hz

– Tempo di risposta: 0,5 ms

– Tempo di risposta (modalità senza interferenze): 1 ms

– Deriva termica: < 5%

– Fascia temperatura: -40…60 °C

– Caduta di tensione uscita di commutazione: < 2 V

– Max. corrente di commutazione: 100 mA

– Corrente residua uscita di commutazione: < 50 µA

– Protezione contro i cortocircuiti: sì

– Protezione all’inversione di polarità: sì

– Protezione al sovraccarico: sì

– Bloccabile: sì

– Interfaccia: IO-Link V1.1

– Classe di protezione: III

Dati Meccanici

– Tipo di regolazione: Potenziometro

– Materiale custodia: Plastica ABS/PC

– Grado di protezione: IP67/IP68

– Tipo di connessione: M8 × 1; 4-pin

– Protezione dell’ottica: Plastica, PMMA

– Peso: 6 g

Dati Tecnici di Sicurezza

– MTTFd (EN ISO 13849-1): 1.718,95 a

Uscita

– PNP contatto chiuso/aperto antivalente: sì

– IO-Link: sì

Parametri Impostabili

– Uscita: Push-pull, NPN, PNP

– Commutazione: disattiva, Uscita di errore, contatto chiuso, contatto chiuso+contatto aperto, contatto aperto

– Altri parametri: Ritardo di diseccitazione, Ritardo di eccitazione, Modalità di funzionamento, Isteresi, Punto di commutazione, Luce di trasmissione

Tutti gli altri parametri sono contenuti nella documentazione del prodotto.

Tabella 1

– Portata massima: 50 mm | 100 mm | 150 mm

– Diametro punto luce: 5 mm | 7 mm | 10 mm

Applicazioni

– Controllo della posizione di parti in tessuto scuro nella produzione di rivestimenti del bagagliaio tramite tasteggi diretti con soppressione dello sfondo

– Controllo della posizione di pannelli in tessuto scuro su bracci robotici nella produzione di rivestimenti del bagagliaio tramite tasteggi diretti con soppressione dello sfondo
