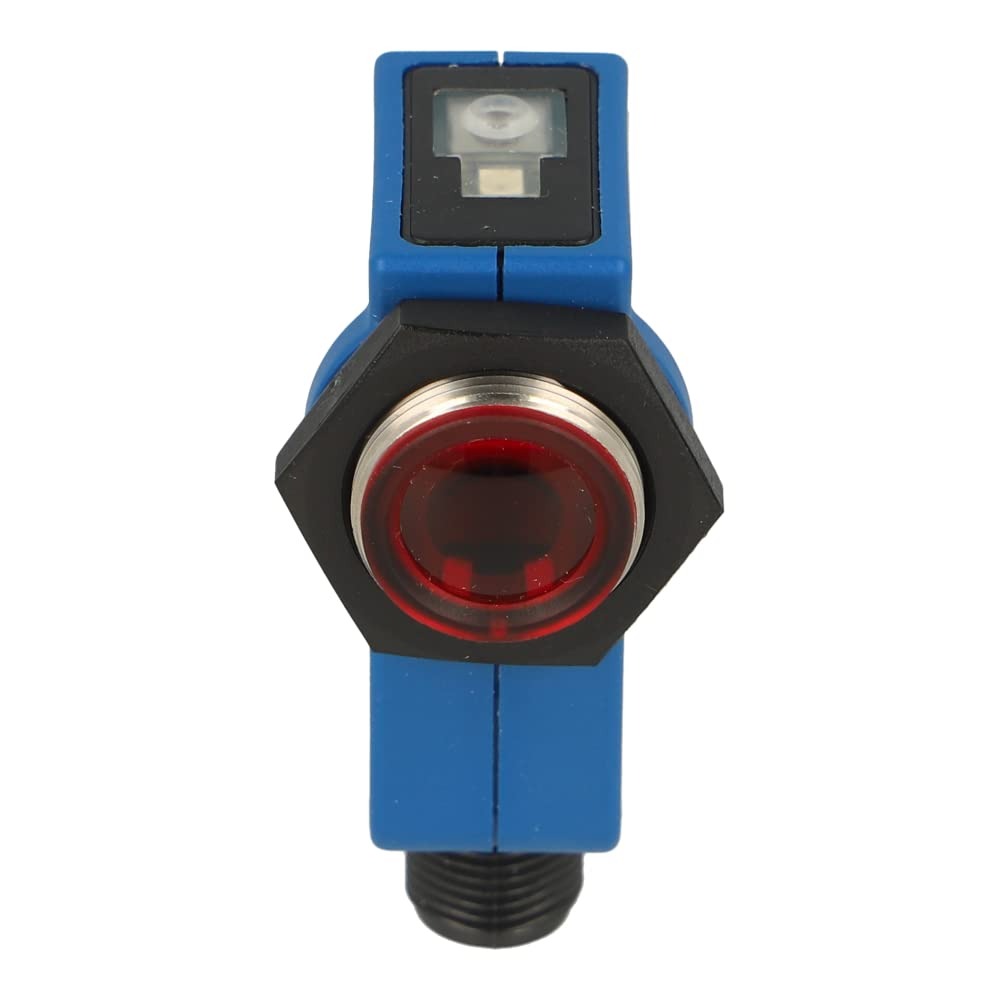

WENGLOR XR96PCT2

Descrizione del Prodotto

La barriera catarifrangente universale WENGLOR XR96PCT2 è progettata per il rilevamento affidabile di oggetti, inclusi quelli trasparenti e prodotti in lamiera. Richiede l’uso di un catarifrangente per il funzionamento e offre un’installazione semplice grazie al fissaggio filettato M18, che garantisce protezione meccanica. Il ritardo di tempo può essere attivato tramite l’interfaccia RS-232.

Caratteristiche Principali

• Semplice montaggio
• Teach-in e Teach-in esterno
• Rilevamento affidabile di oggetti trasparenti
• Attivazione del ritardo tramite RS-232

Dati Ottici

• Portata: 12.000 mm
• Catarifrangente di riferimento: RQ100BA
• Isteresi di commutazione: < 5%
• Tipo di luce: Laser rosso
• Lunghezza d’onda: 655 nm
• Filtro di polarizzazione: Sì
• Vita media: 100.000 h (a 25°C)
• Classe laser: 2 (EN 60825-1)
• Livello luce estranea: 10.000 Lux
• Divergenza raggio: 5 mrad
• Distanza di messa a fuoco: 500 mm
• Ottica monolente: Sì

Dati Elettrici

• Tensione di alimentazione: 10…30 V DC
• Assorbimento di corrente: < 40 mA (a 24 V)
• Frequenza di commutazione: 2 kHz
• Tempo di risposta: 250 µs
• Ritardo di dis-/eccitazione (RS-232): 0…5 s
• Deriva termica: < 5%
• Intervallo di temperatura: -10…60°C
• Caduta di tensione uscita di commutazione: < 2,5 V
• Corrente di commutazione PNP: 200 mA
• Corrente residua uscita di commutazione: < 50 µA
• Protezione contro i cortocircuiti: Sì
• Protezione all’inversione di polarità: Sì
• Protezione al sovraccarico: Sì
• Bloccabile: Sì
• Modalità Teach-in: NT, MT
• Classe di protezione: III
• Numero accessione FDA: 0820374-000

Dati Meccanici

• Tipo di regolazione: Teach-in
• Materiale custodia: Plastica PBT
• Completamente incapsulato: Sì
• Grado di protezione: IP67
• Tipo di connessione: M12 × 1; 4-pin
• Peso: 28 g

Uscita

• PNP contatto chiuso: Sì
• Ingresso Teach-in esterno: Sì
• RS-232 con Box: Sì

Parametri Impostabili

• Commutazione: contatto chiuso, contatto chiuso/contatto aperto, contatto aperto
• Altri parametri: Ritardo di diseccitazione, Ritardo di eccitazione

Accessori Consigliati

• Catarifrangente, catarifrangente in foglio
• Box adattatore A232
• Accessorio antipolvere STAUBTUBUS-01
• Convertitore PNP-NPN BG2V1P-N-2M
• Software

Download

• Scheda tecnica
• Istruzioni per la messa in funzione
• Manuale d’uso
• Dati CAD
• Dati ECAD
• Protocollo di interfaccia
• Dichiarazioni di conformità / Omologazioni

Applicazioni

• Rilevamento di oggetti trasparenti
• Rilevamento di prodotti in lamiera
• Applicazioni industriali generali

Per ulteriori dettagli, consultare la documentazione ufficiale del prodotto.
