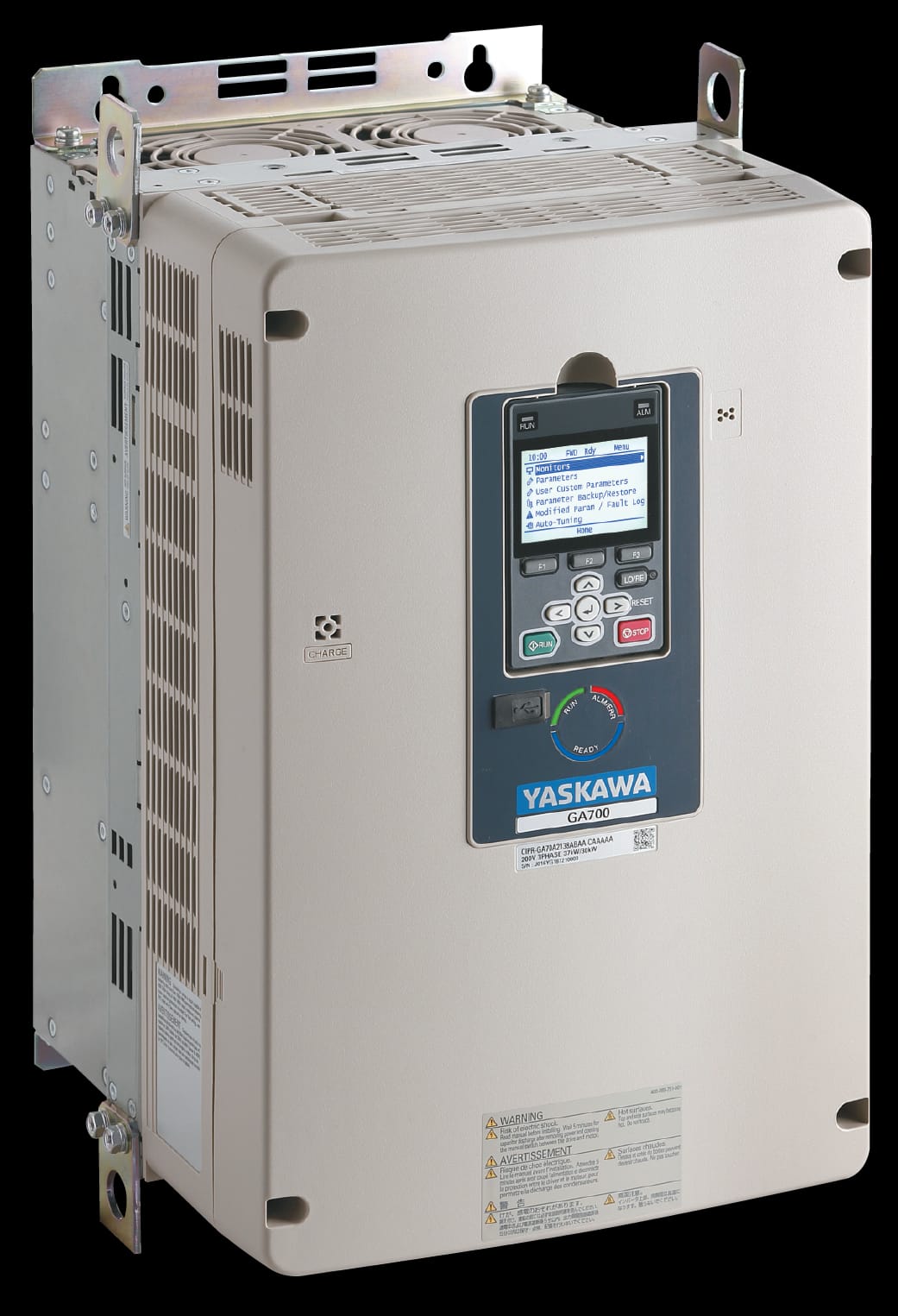

YASKAWA CIPRGA70C4089BBAABAAAAA

Descrizione del Prodotto

Il YASKAWA CIPR-GA70C4089BBAA-BAAAAA è un inverter vettoriale trifase progettato per applicazioni industriali, offrendo flessibilità, dimensioni compatte e funzionalità integrate per una facile integrazione in diverse applicazioni.

Specifiche Tecniche

• Potenza massima del motore: 37 kW (Heavy Duty), 45 kW (Normal Duty)
• Tensione di uscita dell’inverter: 3 x 400V AC
• Gamma di tensione di alimentazione: 3 x 380…480V AC
• Corrente nominale di uscita: 75 A (Heavy Duty), 89,2 A (Normal Duty)
• Tolleranza sovraccarico: 150% per 60 s (Heavy Duty), 110% per 60 s (Normal Duty)
• Frequenza di uscita: 0…590 Hz
• Metodi di controllo: V/f, V/f con encoder, Vettoriale a ciclo aperto, Vettoriale a ciclo chiuso, Vettoriale avanzato a ciclo aperto, Vettoriale a ciclo aperto per motori PM, Vettoriale avanzato a ciclo aperto per motori PM, Vettoriale a ciclo chiuso per motori PM, EZ Vector Control
• Gamma di controllo della velocità: 1:40 (V/f), 1:200 (Vettoriale a ciclo aperto), 1:1500 (Vettoriale a ciclo chiuso)
• Coppia di avviamento: 150% a 3 Hz (V/f), 200% a 0,3 Hz (Vettoriale a ciclo aperto), 200% a 0 min⁻¹ (Vettoriale a ciclo chiuso)
• Tipi di motore supportati: Motore a induzione (IM), Motore a magneti permanenti (IPM/SPM), Motore a riluttanza sincrona (SynRM)
• Protezione: Sovraccarico (OPP), Sovratensione (OVP), Surriscaldamento (OTP), Caduta di tensione (BOP)
• Temperatura operativa: -10…50°C
• Umidità massima (senza condensa): 95%
• Altitudine massima (senza derating): 1000 m
• Altitudine massima (con derating): 4000 m
• Grado di protezione: IP20
• Metodo di raffreddamento: Raffreddamento ad aria
• Dimensioni (H x L x P): 450 mm x 255 mm x 280 mm
• Peso: 21 kg
• Ingressi analogici: 3
• Uscite analogiche: 2
• Ingressi digitali: 8
• Uscite digitali: 4
• Livello di sicurezza: SIL3
• Livello di prestazione: PL e
• Transistor di frenatura: Integrato
• Protezione termica del motore: Standard
• Filtro EMC: Integrato
• Conformità agli standard: cUL, CE, RoHS, UL, UKCA

Caratteristiche Aggiuntive

• Metodo di montaggio: Montaggio a parete
• Metodo di programmazione: Tastiera, PC
• Connessioni elettriche: Terminali a vite, terminali a molla

Applicazioni Tipiche

Il YASKAWA CIPR-GA70C4089BBAA-BAAAAA è ideale per applicazioni industriali che richiedono un controllo preciso della velocità e della coppia, come nastri trasportatori, pompe, ventilatori e macchinari di produzione.

Note

Per ulteriori dettagli e informazioni sull’installazione, consultare il manuale del prodotto fornito dal produttore.
