SCHNEIDER ZB4BZ105

Descrizione del Prodotto

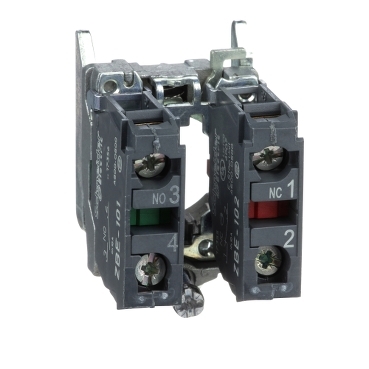

Il modello ZB4BZ105 di Schneider Electric è un blocco di contatti singolo con corpo e collare di fissaggio, dotato di un contatto normalmente aperto (1NO) e uno normalmente chiuso (1NC). È progettato per essere utilizzato con gli operatori della serie Harmony XB4.

Caratteristiche Principali

– **Composizione dei Contatti:** 1NO + 1NC

– **Tipo di Contatti:** A rottura lenta

– **Materiale del Collare di Fissaggio:** Zamak

– **Tipo di Connessione:** Morsetti a vite

– **Materiale dei Contatti:** Lega d’argento (Ag/Ni)

Specifiche Elettriche

– **Corrente Termica Nominale in Aria Libera (Ith):** 10 A conforme a EN/IEC 60947-5-1

– **Tensione Nominale di Isolamento (Ui):** 600 V (grado di inquinamento 3) conforme a EN 60947-1

– **Tensione Nominale di Tenuta all’Impulso (Uimp):** 6 kV conforme a EN 60947-1

– **Corrente Nominale di Funzionamento (Ie):**

– 3 A a 240 V, AC-15, A600 conforme a EN/IEC 60947-5-1

– 6 A a 120 V, AC-15, A600 conforme a EN/IEC 60947-5-1

– 0,1 A a 600 V, DC-13, Q600 conforme a EN/IEC 60947-5-1

– 0,27 A a 250 V, DC-13, Q600 conforme a EN/IEC 60947-5-1

– 0,55 A a 125 V, DC-13, Q600 conforme a EN/IEC 60947-5-1

– 1,2 A a 600 V, AC-15, A600 conforme a EN/IEC 60947-5-1

Specifiche Meccaniche

– **Durata Meccanica:** 5.000.000 cicli

– **Coppia di Serraggio:** 0,8-1,2 N·m conforme a EN 60947-1

– **Resistenza alle Vibrazioni:** 5 gn (frequenza 2-500 Hz) conforme a IEC 60068-2-6

– **Resistenza agli Urti:**

– 30 gn (durata = 18 ms) per accelerazione a onda sinusoidale conforme a IEC 60068-2-27

– 50 gn (durata = 11 ms) per accelerazione a onda sinusoidale conforme a IEC 60068-2-27

Specifiche Ambientali

– **Temperatura Ambiente per il Funzionamento:** -40…70 °C

– **Temperatura Ambiente per lo Stoccaggio:** -40…70 °C

– **Grado di Protezione IP:** IP20 conforme a IEC 60529

Certificazioni e Conformità

– **Certificazioni del Prodotto:** GL, DNV, LROS (Lloyd’s Register of Shipping), CSA, BV, UL

– **Standard di Conformità:** EN/IEC 60947-1, JIS C8201-5-1, EN/IEC 60947-5-1, CSA C22.2 No 14, EN/IEC 60947-5-5, UL 508, EN/IEC 60947-5-4, JIS C8201-1

Dimensioni e Peso

– **Larghezza Complessiva:** 30 mm

– **Altezza Complessiva:** 47 mm

– **Profondità Complessiva:** 37 mm

– **Peso Netto:** 0,062 kg

Informazioni Aggiuntive

– **Trattamento Protettivo:** TH

– **Presentazione del Dispositivo:** Sottogruppi di base

– **Composizione del Dispositivo:** Collare di fissaggio, corpo

Per ulteriori dettagli, consultare la documentazione tecnica fornita da Schneider Electric.
