ABB 1SVR405613R3000

Descrizione del Prodotto

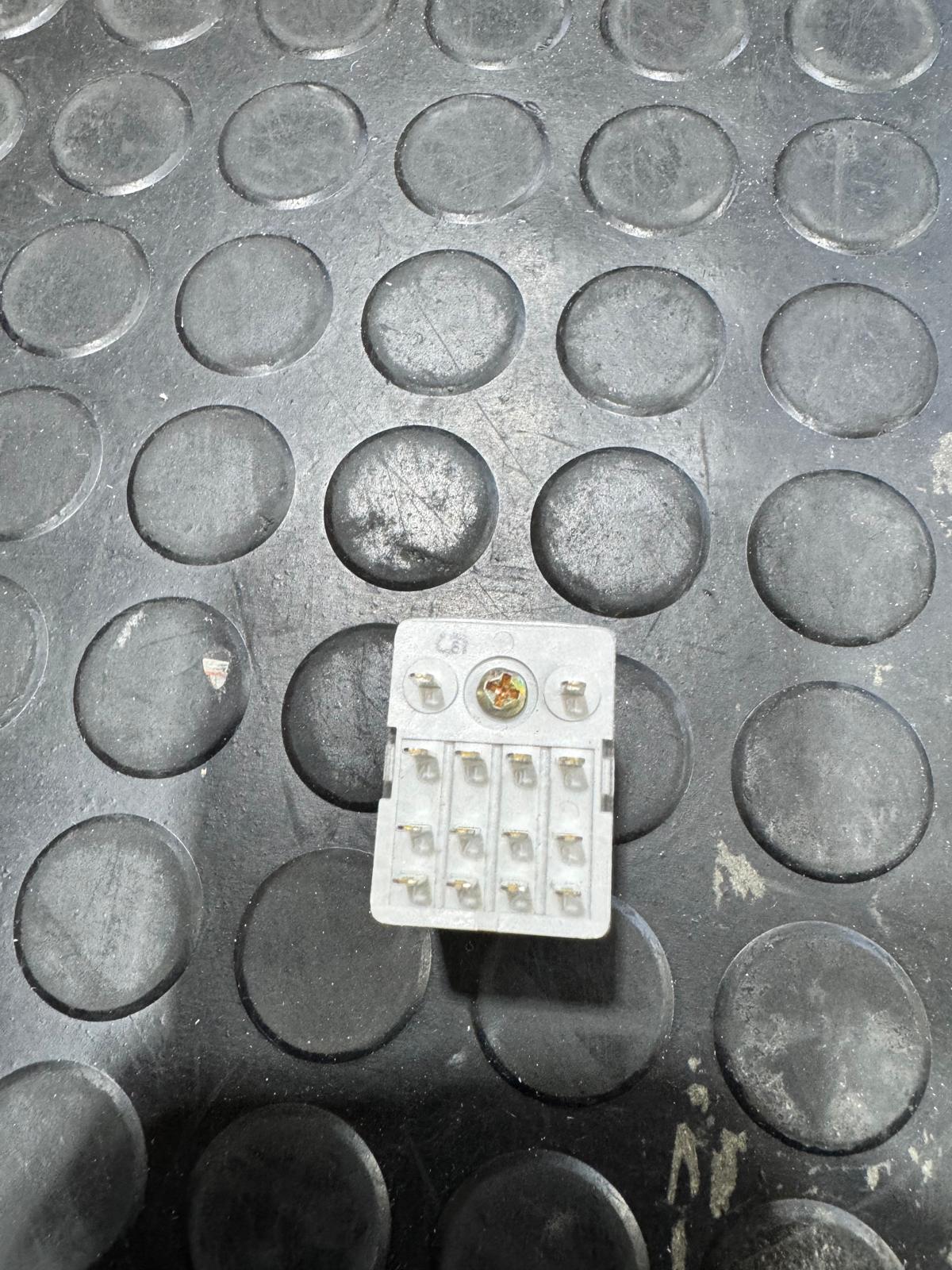

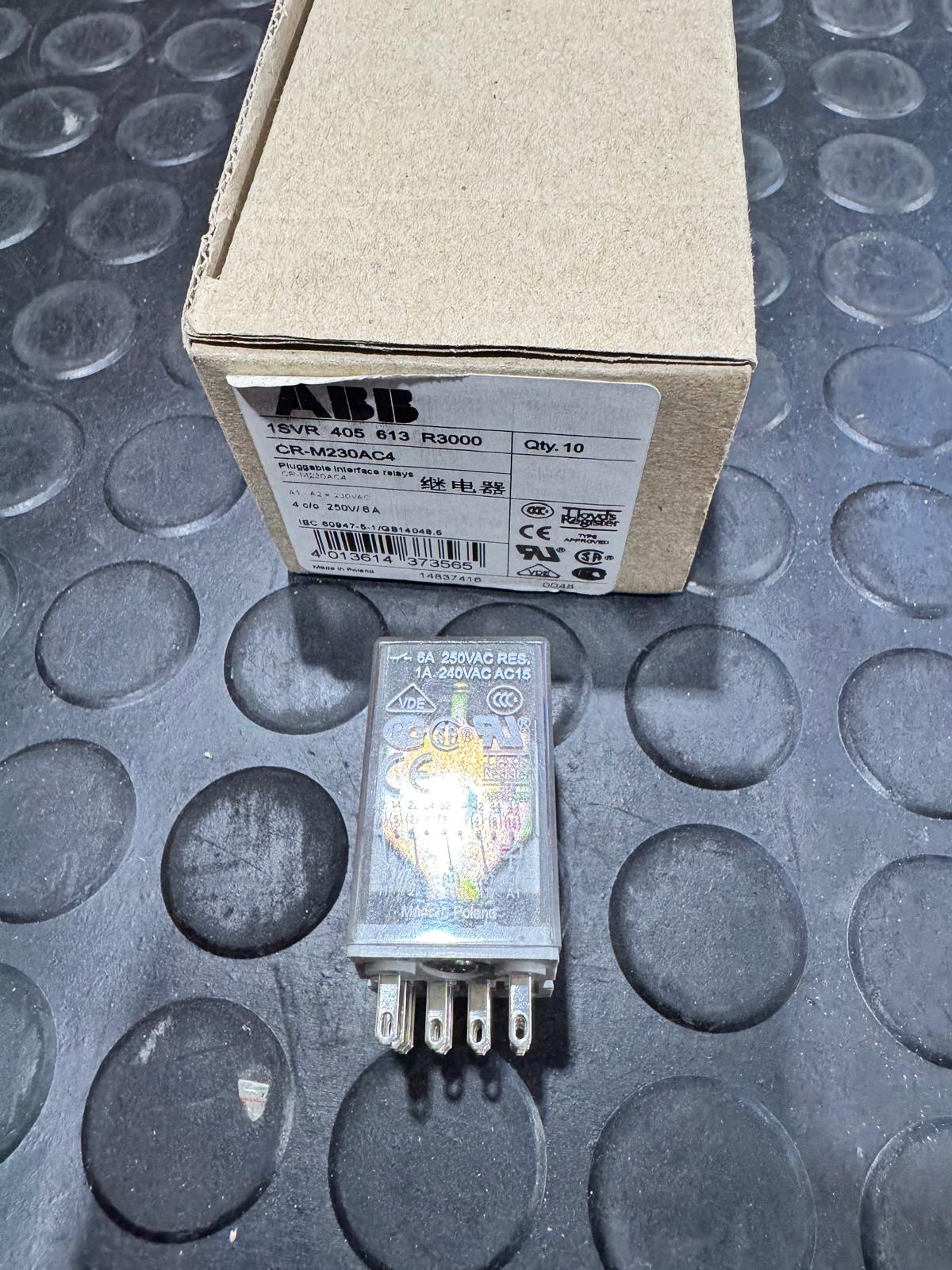

Il relè di interfaccia collegabile CR-M230AC4 è un dispositivo della gamma CR-M (miniatura) progettato per operare con una tensione di alimentazione di controllo nominale di 230 V AC. Dispone di 4 contatti di scambio (SPDT) con una capacità di commutazione di 250 V / 6 A. È dotato di un pulsante di test integrato di colore arancione per l’attuazione manuale e il blocco dei contatti di uscita. Sono disponibili accessori come zoccoli standard, zoccoli logici, moduli funzionali collegabili, supporti e marcatori.

Specifiche Tecniche

– Funzione: Relè di interfaccia miniatura collegabile CR-M
– Tensione di Alimentazione di Controllo Nominale (Us): 230 V AC
– Uscita: 4 contatti di scambio (SPDT)
– Segnale di Uscita: 250 V / 6 A
– Materiale dei Contatti: Lega di argento-nichel (AgNi)
– Sub-Funzione: Relè senza LED integrato
– Conformità RoHS: Conforme alla Direttiva UE 2011/65/EU
– Codice di Classificazione dell’Oggetto: K

Classificazioni

– ETIM 4: EC001437 – Relè di commutazione
– ETIM 5.0: EC001437 – Relè di commutazione
– ETIM 6.0: EC001437 – Relè di commutazione
– ETIM 7: EC001437 – Relè di commutazione
– eClass: 7.0 27371601

Dimensioni

– Larghezza Netta del Prodotto: 21,2 mm
– Altezza Netta del Prodotto: 35,6 mm
– Profondità/Lunghezza Netta del Prodotto: 27,5 mm
– Peso Netto del Prodotto: 0,033 kg

Informazioni sul Pacchetto

– Unità per Livello di Pacchetto 1: 10 pezzi
– Larghezza del Pacchetto Livello 1: 114 mm
– Altezza del Pacchetto Livello 1: 61 mm
– Profondità/Lunghezza del Pacchetto Livello 1: 50 mm
– Peso Lordo del Pacchetto Livello 1: 0,35 kg
– EAN del Pacchetto Livello 1: 4013614373565

Ordinazione

– Quantità Minima d’Ordine: 10
– Numero Tariffario Doganale: 85364900
– ECCN: N
– ECN: N
– Codice MDF ABB: 3DL – Relè (LV / Controllo + Protezione)
– Unità Commerciale ABB: ELSP – Smart Power

Certificazioni

– Certificato LR: [Link al certificato LR](https://library.abb.com/d/LR_05_20002_E5)
– Certificato UR: [Link al certificato UR](https://library.abb.com/d/UR_E244330)
– Certificato CCC: [Link al certificato CCC](https://library.abb.com/d/CCC_2014010303720193)
– Certificato CQC: [Link al certificato CQC](https://library.abb.com/d/CQC2014010303720193)
– Certificato CSA: [Link al certificato CSA](https://library.abb.com/d/CSA_2735700)
– Certificato cUR: [Link al certificato cUR](https://library.abb.com/d/cUR_E244330)
– Certificato EAC: [Link al certificato EAC](https://library.abb.com/d/EAC_RU_C-DE.ME77.B.00446-19)
– Certificato VDE: [Link al certificato VDE](https://library.abb.com/d/VDE_40040327)
– Certificato RMRS: [Link al certificato RMRS](https://library.abb.com/d/RMRS_1740019250)
– Informazioni RoHS: [Link alle informazioni RoHS](https://library.abb.com/d/1SVD982021-0003)

Informazioni Ambientali

– Temperatura Ambiente di Funzionamento: -40 … +55 °C
– Temperatura Ambiente di Stoccaggio: -40 … +85 °C
– Altitudine Massima di Funzionamento Permessa: Senza Derating 2000 m

Documentazione

– Scheda Tecnica: [Link alla scheda tecnica](https://library.abb.com/d/2CDC110004C0210_05)
– Dichiarazione di Conformità – CE: [Link alla dichiarazione CE](https://library.abb.com/d/1SVD982021-0003)
– Dichiarazione di Conformità – CCC: [Link alla dichiarazione CCC](https://library.abb.com/d/2020980303000200)
– Dichiarazione di Conformità – UKCA: [Link alla dichiarazione UKCA](https://library.abb.com/d/1SVD982021-1000)

Note

Per ulteriori informazioni e dettagli tecnici, si prega di consultare la documentazione ufficiale fornita da ABB.
