ABB 2CDS273001R0041

Descrizione del Prodotto

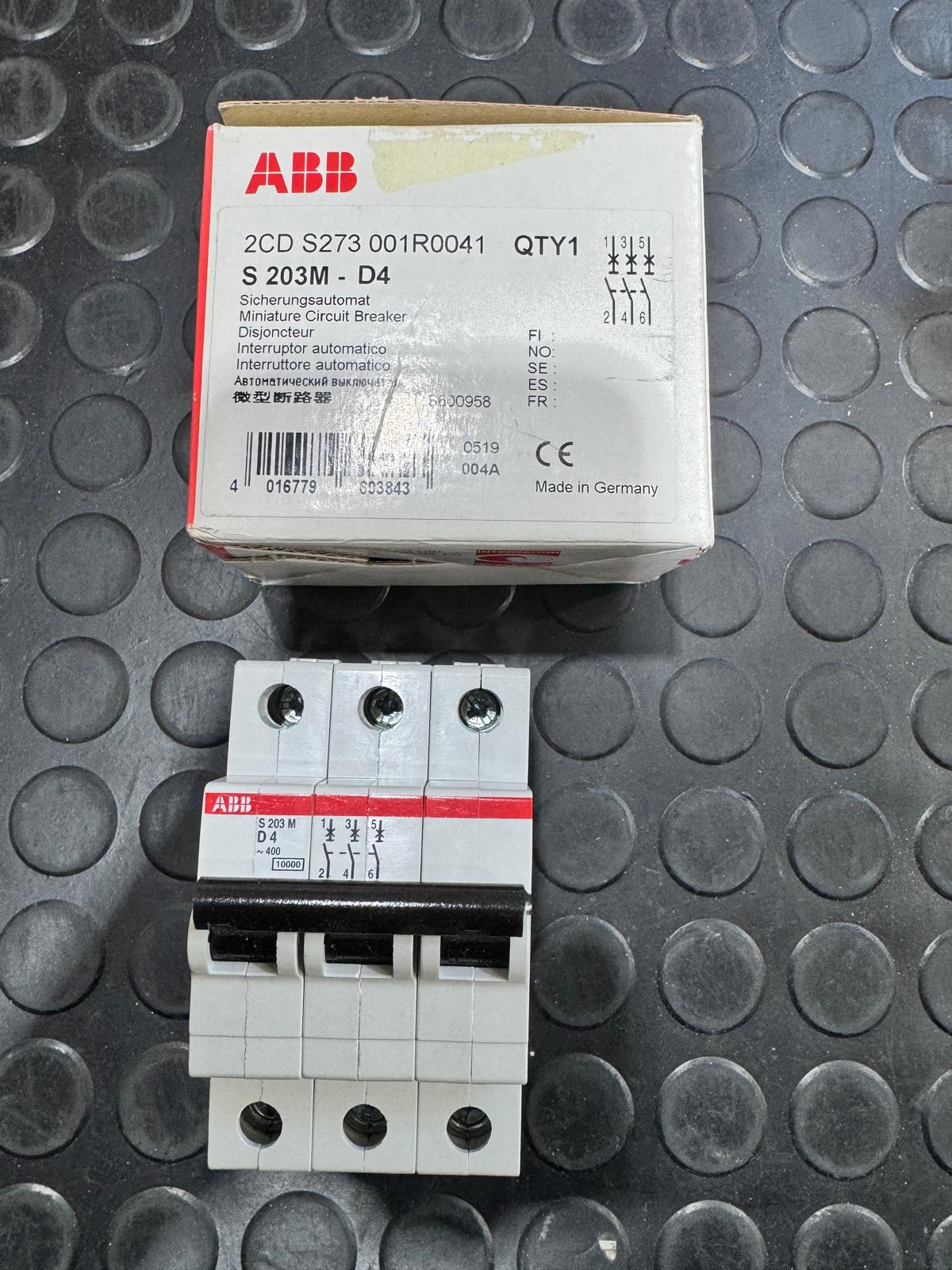

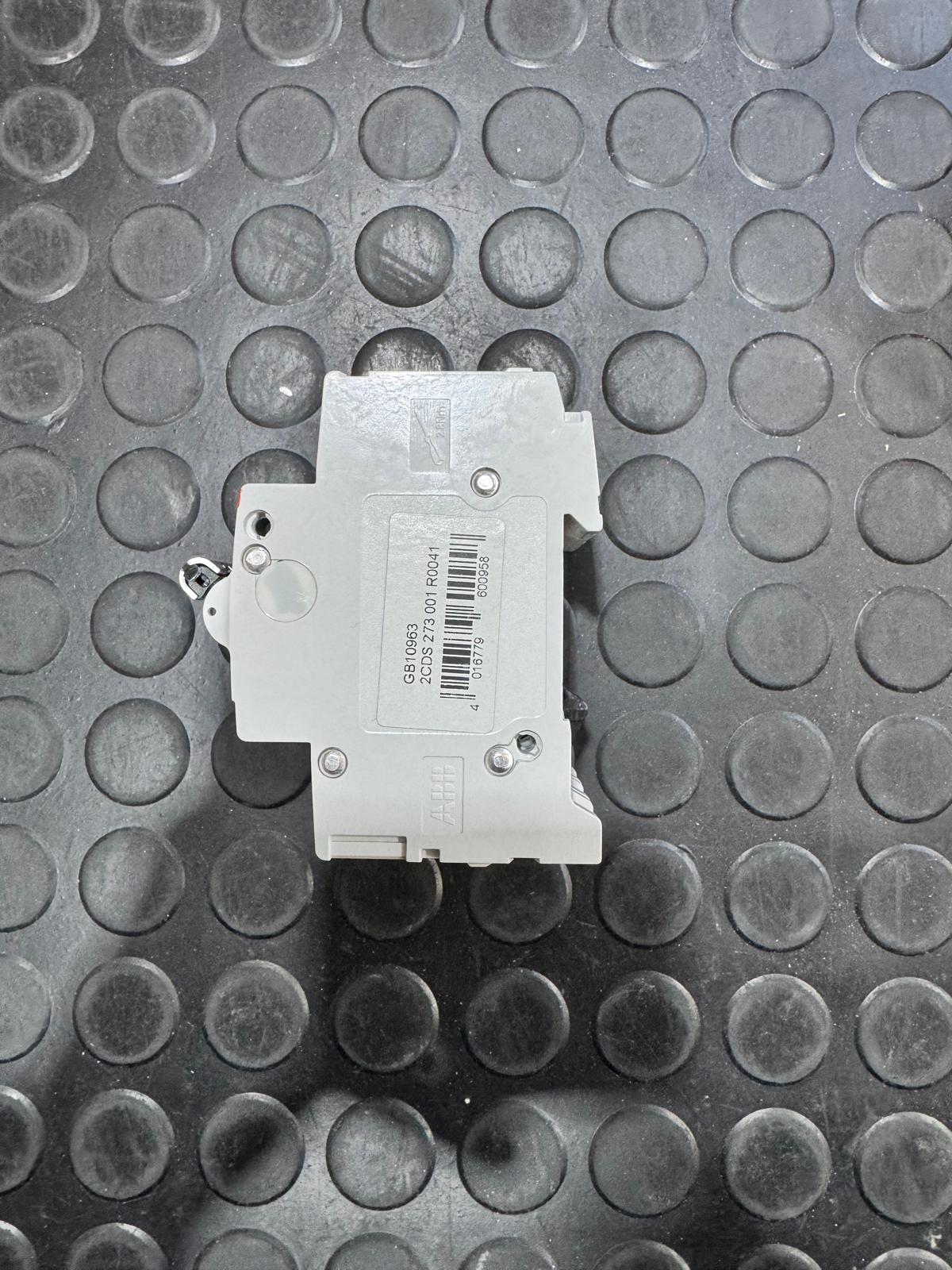

L’interruttore magnetotermico ABB 2CDS273001R0041, noto anche come S203M-D4, è un dispositivo di protezione a 3 poli con curva di intervento di tipo D e una corrente nominale di 4 A. È progettato per offrire protezione contro sovraccarichi e cortocircuiti in applicazioni residenziali, commerciali e industriali.

Caratteristiche Tecniche

– Numero di poli: 3
– Corrente nominale (In): 4 A
– Curva di intervento: Tipo D
– Tensione nominale di esercizio (Ue): 400 V AC
– Tensione nominale di isolamento (Ui): 440 V
– Tensione nominale di tenuta ad impulso (Uimp): 4 kV
– Frequenza nominale: 50/60 Hz
– Capacità di interruzione secondo EN 60898 a 230 V: 10 kA
– Capacità di interruzione secondo EN 60898 a 400 V: 10 kA
– Capacità di interruzione secondo IEC 60947-2 a 230 V: 25 kA
– Capacità di interruzione secondo IEC 60947-2 a 400 V: 15 kA
– Classe di limitazione dell’energia: 3
– Categoria di sovratensione: III
– Grado di inquinamento: 3
– Grado di protezione: IP20
– Temperatura ambiente di funzionamento: da -25°C a +55°C
– Profondità di installazione: 69 mm
– Larghezza in unità modulari: 3
– Perdita di potenza per polo: 1,7 W
– Perdita di potenza totale: 5,1 W
– Durata elettrica: 20.000 cicli
– Durata meccanica: 20.000 cicli
– Capacità di connessione per conduttori rigidi: da 0,75 a 35 mm²
– Capacità di connessione per conduttori flessibili: da 0,75 a 25 mm²
– Coppia di serraggio: 2,8 Nm
– Tipo di terminale: Terminali a vite
– Montaggio su guida DIN: TH35-7.5 e TH35-15 secondo IEC 60715
– Posizione di montaggio: Qualsiasi
– Conformità agli standard: IEC/EN 60898-1, IEC/EN 60947-2
– EAN: 4016779600958
– Codice doganale: 85362010
– Peso netto: 0,375 kg
– Dimensioni (L x A x P): 52,5 mm x 88 mm x 69 mm

Applicazioni

Questo interruttore magnetotermico è adatto per l’uso in ambienti residenziali, commerciali e industriali, offrendo protezione affidabile contro sovraccarichi e cortocircuiti. La curva di intervento di tipo D lo rende particolarmente indicato per circuiti con elevate correnti di spunto, come quelli che alimentano motori o trasformatori.

Accessori

È possibile montare un contatto ausiliario inferiore sull’S203M-D4 per risparmiare spazio fino al 50%.

Note

Assicurarsi che l’installazione e l’uso dell’interruttore siano conformi alle normative locali e alle specifiche tecniche fornite dal produttore.
