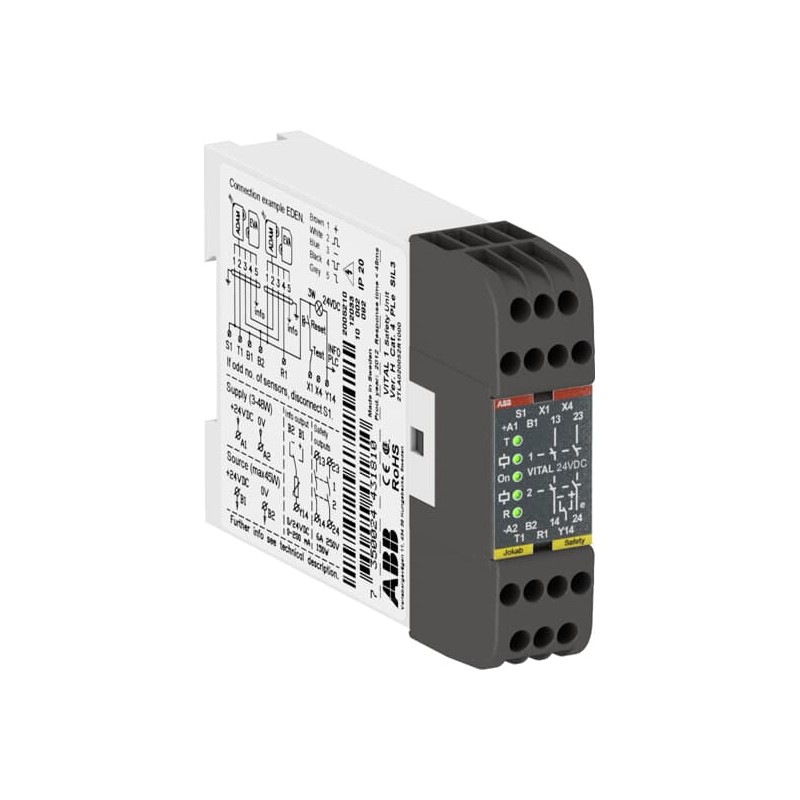

ABB 2TLA020052R1000

Descrizione del Prodotto

Il Vital 1 è un modulo di sicurezza configurabile che non richiede programmazione. Utilizza il sistema DYNlink, che consente di collegare in serie fino a 30 dispositivi di sicurezza nello stesso circuito, raggiungendo il livello di prestazione PL e / SIL 3. Il circuito DYNlink è una soluzione unica che utilizza un singolo canale per ottenere fino a Cat.4/PL e. L’uso del DYNlink riduce i tempi di installazione e progettazione grazie a un’installazione semplice con connessione in serie tramite connettori M12. Il Vital 1 può essere utilizzato solo con dispositivi di sicurezza DYNlink, come Eden DYN e dispositivi con adattatore Tina.

Caratteristiche Tecniche

– Tensione di alimentazione: 24 V DC
– Numero di uscite di contatto sicure e non ritardate: 2 (2NO)
– Tipo di ingresso: Monocanale per sensori dinamici
– Ritardo di caduta: 0,0 s
– Livello di prestazione secondo EN ISO 13849-1: e
– SIL secondo IEC 61508: 3
– Categoria secondo EN 954-1: 4
– Tipo di tensione per l’azionamento: DC
– Esecuzione del collegamento elettrico: Raccordo a vite
– Montaggio su guida DIN: Possibile
– Con omologazione TÜV e UL
– Con circuito di reazione
– Con ingresso di avvio
– Adatto per il monitoraggio di circuiti di arresto d’emergenza
– Adatto per il monitoraggio di dispositivi di protezione optoelettronici
– Adatto per il monitoraggio di sensori tattili
– Adatto per il monitoraggio di interruttori di posizione

Dimensioni e Peso

– Larghezza: 22,5 mm
– Altezza: 84 mm
– Profondità: 120 mm
– Peso netto: 0,267 kg

Certificazioni

– CE
– TÜV NORD
– CCC
– UKCA
– cCSAus

Funzionalità Principali

– Utilizza una tecnologia di segnale dinamico unica
– Il sistema DYNlink consente funzionalità di rilevamento dei guasti uniche e previene i guasti a 2 canali
– Ingresso a canale singolo per sensori dinamici
– Riduzione dei tempi di installazione e progettazione grazie a un’installazione semplice con connessione in serie tramite connettori M12
– L’uso di un solo modulo di sicurezza senza alcuna programmazione semplifica l’ingegneria, la messa in servizio e la sostituzione
– Significativamente meno componenti necessari per raggiungere PL e/SIL 3
– Diagnostica LED integrata che riduce i tempi di inattività durante la risoluzione dei problemi
– Blocchi di connessione staccabili che semplificano la sostituzione
– La configurazione viene effettuata con ponticelli nei blocchi di connessione staccabili
– La soluzione DYNlink rende possibile mantenere il massimo livello di sicurezza con fino a 30 sensori collegati in serie

Documentazione Tecnica

– Scheda tecnica
– Dichiarazione ROHS
– Dichiarazione DOC CE
– Istruzioni d’Uso

Codici e Identificativi

– Codice Produttore: 2TLA020052R1000
– Codice EAN: 7320500388006

Applicazioni

Il Vital 1 è progettato per il monitoraggio di dispositivi di sicurezza, come arresti di emergenza, utilizzando il sistema DYNlink. È adatto per il monitoraggio di circuiti di arresto d’emergenza, dispositivi di protezione optoelettronici, sensori tattili e interruttori di posizione.

Note

Per ulteriori dettagli e informazioni sull’installazione, consultare la documentazione tecnica fornita dal produttore.
