Descrizione del Prodotto

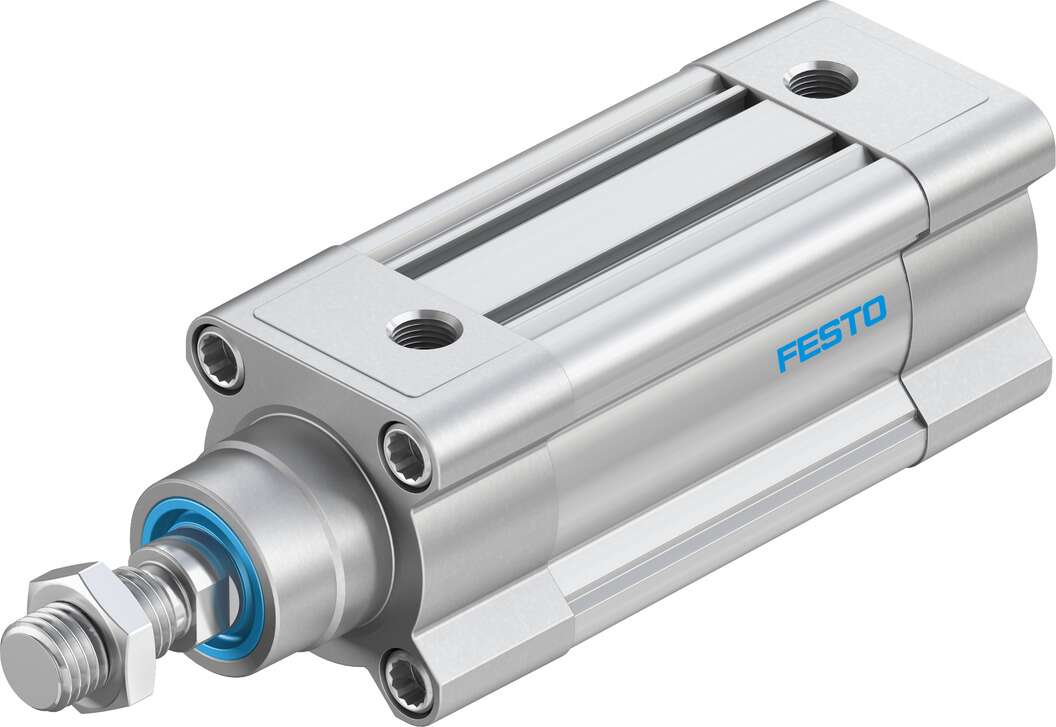

Il cilindro standard Festo DSBC-50-50-PPVA-N3 (codice prodotto 1366950) è un attuatore pneumatico a doppio effetto conforme alla norma ISO 15552. Progettato per applicazioni industriali, offre prestazioni affidabili e versatilità grazie alle sue caratteristiche tecniche avanzate.
Caratteristiche Tecniche
Diametro del pistone: 50 mm
Corsa: 50 mm
Filettatura dello stelo del pistone: M16x1,5
Ammortizzazione: PPV: Ammortizzazione pneumatica regolabile su entrambe le estremità
Posizione di montaggio: Qualsiasi
Conformità alla norma: ISO 15552
Estremità dello stelo del pistone: Filettatura maschio
Configurazione costruttiva: Pistone, stelo del pistone, tubo profilato
Rilevamento della posizione: Per sensore di prossimità
Varianti: Stelo del pistone su un solo lato
Pressione di esercizio: 0,4 a 12 bar
Principio di funzionamento: Doppio effetto
Fluido operativo: Aria compressa secondo ISO 8573-1:2010 [7:4:4]
Informazioni sul fluido operativo: Funzionamento lubrificato possibile (richiesto per operazioni successive)
Classe di resistenza alla corrosione KBK: 2 – Stress da corrosione moderato
Temperatura ambiente: -20 a 80 °C
Energia d’impatto alle posizioni finali: 1,0 J
Lunghezza dell’ammortizzazione: 22 mm
Forza teorica a 6 bar, corsa di ritorno: 990 N
Forza teorica a 6 bar, corsa di avanzamento: 1.178 N
Massa in movimento a 0 mm di corsa: 365 g
Aumento di peso per 10 mm di corsa: 56 g
Peso base a 0 mm di corsa: 1.190 g
Aumento della massa in movimento per 10 mm di corsa: 25 g
Tipo di fissaggio: Con filettatura femmina, con accessori, selezionabile
Connessione pneumatica: G1/4
Informazioni sui materiali: Conforme RoHS
Materiale del coperchio: Alluminio pressofuso, rivestito
Materiale della guarnizione del pistone: TPE-U(PU)
Materiale del pistone: Lega di alluminio forgiato
Materiale dello stelo del pistone: Acciaio ad alta lega
Materiale del raschiatore dello stelo del pistone: TPE-U(PU)
Materiale della guarnizione del tampone: TPE-U(PU)
Materiale del pistone del tampone: POM
Materiale del tubo del cilindro: Lega di alluminio forgiato, anodizzato liscio
Materiale del dado: Acciaio zincato
Materiale del cuscinetto: POM
Materiale della vite di spurgo: Acciaio zincato
Dimensioni e Peso
Dimensioni (L x P x A): 228,9 mm x 64,5 mm x 64,5 mm
Peso: 1,5 kg
Codici e Certificazioni
Codice GTIN: 4052568231125
Codice doganale: 84123100
Conformità RoHS: Conforme
Documentazione
Per ulteriori dettagli tecnici e documentazione, è possibile consultare le seguenti risorse:
Scheda tecnica del gruppo DSBC
Scheda tecnica del gruppo DSBC (italiano)
Note
Il cilindro DSBC-50-50-PPVA-N3 è progettato per applicazioni che richiedono precisione e affidabilità. La sua costruzione robusta e le opzioni di ammortizzazione regolabile lo rendono adatto a una vasta gamma di utilizzi industriali.
