OMRON D5B1513

Descrizione del Prodotto

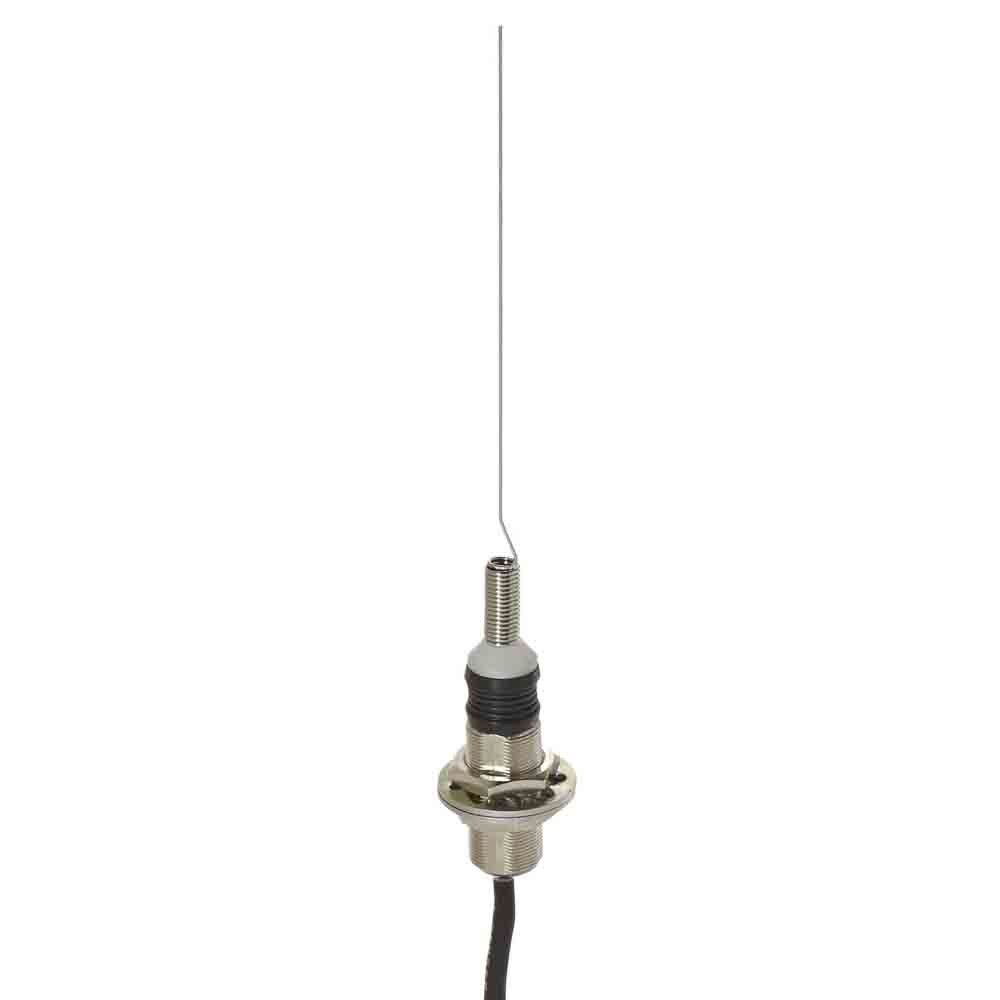

L’OMRON D5B-1513 è un interruttore tattile meccanico progettato per rilevare oggetti in più direzioni con alta sensibilità, ideale per applicazioni in robotica. Utilizza un meccanismo di commutazione ad azione lenta e un contatto placcato in oro con molla a spirale, garantendo un’elevata affidabilità del contatto anche con carichi di micro corrente/tensione.

Caratteristiche Principali

• Meccanismo di commutazione ad azione lenta.
• Contatto placcato in oro con molla a spirale per alta affidabilità.
• Ingressi diretti a microcomputer e controllori programmabili.
• Disponibile in tre dimensioni (M10, M8 e M5) e tre tipi di attuatori compatti.
• Facile montaggio a pannello.

Specifiche Tecniche

• Materiale del corpo: Metallo
• Grado di protezione (IP): IP67
• Tipo di attuatore: Molla a spirale
• Dettaglio attuatore: Molla corta
• Metodo di connessione: Cavo
• Lunghezza del cavo: 3 m
• Direzione ingresso cavo: Inferiore
• Numero di contatti, normalmente aperti: 0
• Numero di contatti, normalmente chiusi: 1
• Numero di contatti, commutabili: 0
• Commutazione prima dell’apertura: No
• Azione dell’interruttore: Azione lenta
• Tipo di carico: Micro carico
• Con indicazione di stato: No

Prestazioni Elettriche

• Carico nominale: 1 mA a 5 VDC fino a 30 mA a 30 VDC (carico resistivo)
• Frequenza operativa: 50/60 Hz
• Forma del contatto: SPST-NC
• Specifiche del cavo: Cavo resistente all’olio, 2 conduttori, 3 m

Caratteristiche Ambientali

• Temperatura ambiente operativa: -10°C a +70°C (senza formazione di ghiaccio)
• Umidità ambiente operativa: 35% a 95% RH

Durabilità

• Durata meccanica: 10.000.000 operazioni minime
• Durata elettrica: 5.000.000 operazioni minime (30 mA a 30 VDC)

Resistenza alle Vibrazioni

• Malfunzionamento: 16,7 Hz, ampiezza doppia di 1 mm

Resistenza agli Urti

• Distruzione: 1.000 m/s² max.
• Malfunzionamento: 50 m/s² max.

Dimensioni

• Dimensioni del corpo: M10
• Peso: Circa 21 g (escluso il cavo)

Applicazioni Tipiche

L’OMRON D5B-1513 è ideale per applicazioni in robotica e automazione industriale dove è richiesta un’elevata sensibilità e precisione nel rilevamento di oggetti in più direzioni.

Note

Le specifiche sopra indicate sono valori iniziali e possono variare in base alle condizioni operative. Per ulteriori dettagli, consultare la documentazione tecnica fornita da OMRON.
