FESTO 170875

Descrizione del Prodotto

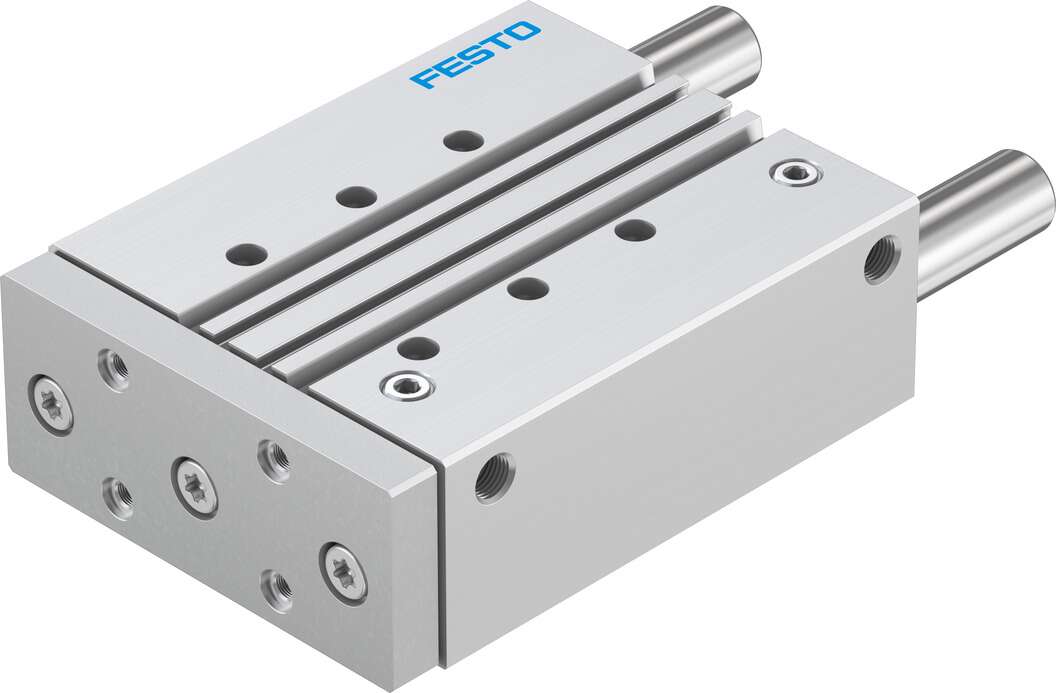

Il cilindro guidato Festo DFM-50-125-P-A-GF combina unità di azionamento e guida in un unico alloggiamento, offrendo una soluzione compatta e robusta per applicazioni pneumatiche. Questo design integrato riduce l’ingombro e semplifica l’installazione, garantendo al contempo elevate prestazioni e precisione.

Caratteristiche Principali

– **Design Compatto**: L’integrazione di azionamento e guida in un unico alloggiamento minimizza l’ingombro e facilita l’installazione.

– **Elevata Rigidità**: Le aste di guida di grande diametro e le quattro boccole a strisciamento assicurano una struttura rigida e resistente.

– **Protezione Contro la Torsione**: Il design offre una buona protezione contro la torsione, garantendo movimenti lineari precisi.

– **Esente da Manutenzione**: Progettato per funzionare senza necessità di manutenzione, riducendo i tempi di fermo macchina.

Specifiche Tecniche

– **Diametro del Pistone**: 50 mm

– **Corsa**: 125 mm

– **Forza Teorica a 6 bar**: 1.178 N in avanzamento, 1.057 N in ritorno

– **Pressione di Esercizio**: da 1 a 10 bar

– **Temperatura di Esercizio**: da -20°C a +80°C

– **Velocità Massima**: 0,6 m/s

– **Connessione Pneumatica**: G1/4

– **Materiale del Corpo**: Lega di alluminio forgiato

– **Materiale dell’Asta del Pistone**: Acciaio inossidabile ad alta lega

– **Peso del Prodotto**: 6.302 g

Applicazioni Tipiche

– **Serraggio**: Ideale per operazioni di serraggio in processi di assemblaggio.

– **Sollevamento**: Adatto per applicazioni di sollevamento in sistemi automatizzati.

– **Arresto**: Utilizzato come dispositivo di arresto in linee di produzione.

Note Aggiuntive

– **Cuscinetti**: Anelli/pad di ammortizzazione elastici su entrambi i lati per una riduzione efficace dell’energia d’impatto.

– **Rilevamento della Posizione**: Compatibile con sensori di prossimità per il monitoraggio della posizione.

– **Montaggio**: Posizione di montaggio flessibile per adattarsi a diverse configurazioni di sistema.

Per ulteriori dettagli tecnici e informazioni sull’installazione, si consiglia di consultare la documentazione ufficiale fornita da Festo.
