SCHNEIDER XCKM102

Descrizione del Prodotto

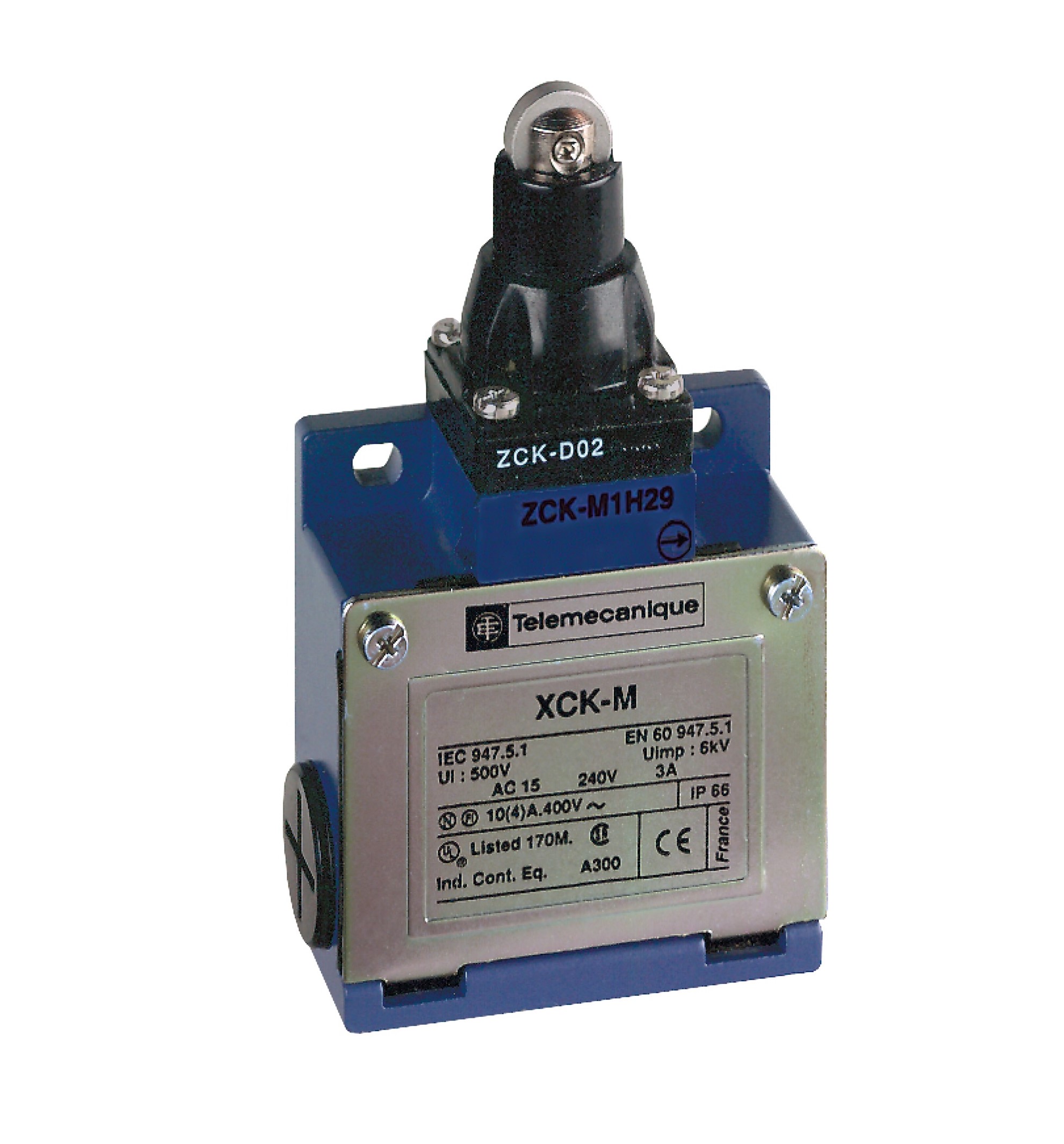

Il finecorsa Schneider Electric XCKM102 appartiene alla gamma Telemecanique Limit switches XC Standard. È dotato di un corpo in metallo fisso con testa a pistone e un operatore a rullo in acciaio con ritorno a molla. Questo dispositivo è progettato per un approccio laterale in due direzioni e dispone di 3 ingressi filettati per pressacavo Pg 11. I contatti sono configurati come 1 NC + 1 NO con azione a scatto.

Caratteristiche Principali

– Gamma di prodotto: Telemecanique Limit switches XC Standard
– Nome della serie: Formato standard
– Tipo di prodotto: Finecorsa
– Nome breve del dispositivo: XCKM
– Tipo di corpo: Fisso
– Tipo di testa: Testa a pistone
– Materiale del corpo: Zamak
– Materiale: Metallo
– Modalità di fissaggio: Tramite il corpo
– Movimento della testa operativa: Lineare
– Tipo di operatore: Pulsante a rullo con ritorno a molla in metallo
– Tipo di approccio: Approccio laterale, 2 direzioni
– Ingresso cavo: 3 ingressi filettati per pressacavo Pg 11
– Tipo e composizione dei contatti: 1 NC + 1 NO
– Funzionamento dei contatti: Azione a scatto

Caratteristiche Complementari

– Azionamento dell’interruttore: Tramite camma a 30°
– Connessione elettrica: Morsetti a vite, capacità di serraggio: 1 x 0,34…2 x 1,5 mm²
– Forma di isolamento dei contatti: Zb
– Apertura positiva: Con
– Forza minima per apertura positiva: 36 N
– Forza minima per scatto: 12 N
– Velocità minima di azionamento: 0,01 m/min
– Velocità massima di azionamento: 0,5 m/s
– Codice di designazione dei contatti:
– A300, AC-15 (Ue = 240 V), Ie = 3 A conforme a EN/IEC 60947-5-1 appendice A
– Q300, DC-13 (Ue = 250 V), Ie = 0,27 A conforme a EN/IEC 60947-5-1 appendice A
– Corrente termica convenzionale: 10 A AC
– Tensione nominale di isolamento [Ui]:
– 300 V conforme a UL 508
– 500 V (grado di inquinamento 3) conforme a IEC 60947-1
– 300 V conforme a CSA C22.2 No 14
– Resistenza massima tra i terminali: 25 MΩ conforme a IEC 60255-7 categoria 3
– Tensione nominale di tenuta agli impulsi [Uimp]:
– 6 kV conforme a IEC 60664
– 6 kV conforme a IEC 60947-1
– Protezione contro i cortocircuiti: Fusibile a cartuccia da 10 A, tipo gG
– Durata elettrica:
– 5.000.000 cicli, DC-13, tipo di carico induttivo, 120 V, 4 W, ritmo di funzionamento <60 cicli/min, fattore di carico: 0,5 conforme a IEC 60947-5-1 appendice C
– 5.000.000 cicli, DC-13, tipo di carico induttivo, 24 V, 7 W, ritmo di funzionamento <60 cicli/min, fattore di carico: 0,5 conforme a IEC 60947-5-1 appendice C
– 5.000.000 cicli, DC-13, tipo di carico induttivo, 48 V, 10 W, ritmo di funzionamento <60 cicli/min, fattore di carico: 0,5 conforme a IEC 60947-5-1 appendice C
– Durata meccanica: 20.000.000 cicli
– Dimensioni:
– Larghezza: 64 mm
– Altezza: 64 mm
– Profondità: 30 mm
– Peso del prodotto: 0,255 kg
– Descrizione dei terminali ISO n°1:
– (21-22) NC
– (13-14) NO

Ambiente

– Resistenza agli urti: 50 gn per 11 ms conforme a IEC 60068-2-27
– Resistenza alle vibrazioni: 25 gn (f= 10…500 Hz) conforme a IEC 60068-2-6
– Grado di protezione IP: IP66 conforme a IEC 60529
– Grado di protezione IK: IK05 conforme a EN 50102
– Classe di protezione contro le scosse elettriche:
– Classe I conforme a IEC 61140
– Classe I conforme a NF C 20-030
– Temperatura ambiente di funzionamento: -25…70 °C
– Temperatura ambiente di stoccaggio: -40…70 °C
– Trattamento di protezione: TC
– Certificazioni del prodotto:
– CSA
– UL
– CCC
– Norme:
– CSA C22.2 No 14
– EN 60204-1
– UL 508
– EN 60947-5-1
– IEC 60204-1
– IEC 60947-5-1

Sostenibilità

– Stato dell’offerta sostenibile: Prodotto Green Premium
– Senza mercurio: Sì
