Descrizione del Prodotto

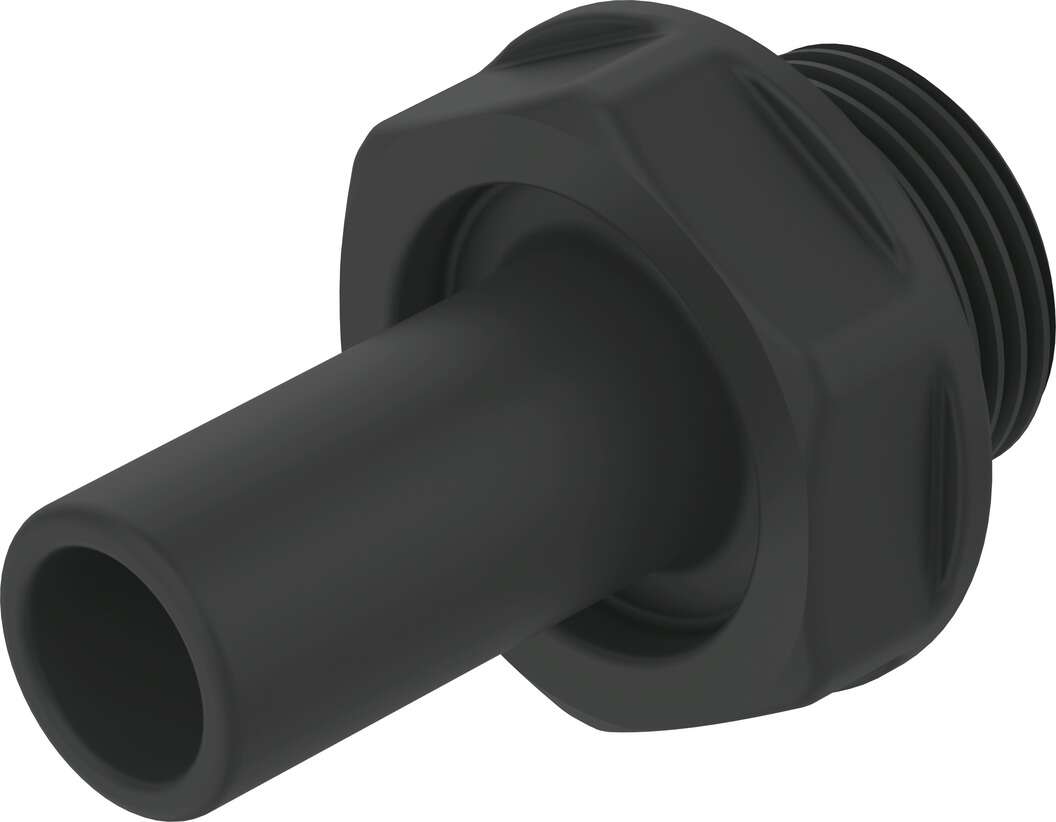

Il raccordo ad innesto rapido Festo CQ-3/8-15H (codice prodotto 177707) è progettato per garantire elevate portate di flusso. Presenta una dimensione nominale di 9,4 mm e utilizza un anello di tenuta sullo stelo filettato. La sua struttura si basa sul principio push-pull, consentendo un’installazione semplice e sicura in qualsiasi posizione.
Specifiche Tecniche
Dimensione nominale: 9,4 mm
Tipo di tenuta sullo stelo filettato: Anello di tenuta
Posizione di montaggio: Qualsiasi
Struttura: Principio push-pull
Pressione di esercizio per l’intero intervallo di temperatura: da -0,95 a 7 bar
Pressione di esercizio in funzione della temperatura: da -0,95 a 15 bar
Temperatura ambiente: da -25 °C a 70 °C
Momento torcente nominale: 2,5 Nm
Tolleranza sul momento torcente nominale: ±10%
Connessione pneumatica 1: Filetto maschio G3/8
Connessione pneumatica 2: Boccola ad innesto CQ-15
Materiale del corpo: POM (Poliossimetilene)
Materiale della boccola: POM (Poliossimetilene)
Classe di resistenza alla corrosione KBK: 2 – Stress da corrosione moderato
Compatibilità con alimenti: Vedere informazioni sui materiali
Informazioni sui materiali: Contiene sostanze che possono compromettere la bagnabilità della vernice, conforme RoHS
Posizione di installazione: Arbitraria
Tipo di tenuta sullo stelo: Guarnizione
Pressione di esercizio per l’intero intervallo di temperatura: da -0,95 a 7 bar
Pressione di esercizio in funzione della temperatura: da -0,95 a 15 bar
Fluido operativo: Aria compressa secondo ISO 8573-1:2010 [7:-:-]
Informazioni sul fluido operativo e di controllo: Funzionamento lubrificato possibile (richiesto per operazioni successive)
Momento torcente nominale: 2,5 Nm
Tolleranza sul momento torcente nominale: ±10%
Connessione pneumatica 1: Filetto maschio G3/8
Connessione pneumatica 2: Boccola ad innesto CQ-15
Materiale del corpo: POM
Materiale della boccola: POM
Classe di resistenza alla corrosione KBK: 2 – Stress da corrosione moderato
Compatibilità con alimenti: Vedere informazioni sui materiali
Informazioni sui materiali: Contiene sostanze che possono compromettere la bagnabilità della vernice, conforme RoHS
Posizione di installazione: Arbitraria
Tipo di tenuta sullo stelo: Guarnizione
Struttura: Principio push-pull
Pressione di esercizio per l’intero intervallo di temperatura: da -0,95 a 7 bar
Pressione di esercizio in funzione della temperatura: da -0,95 a 15 bar
Fluido operativo: Aria compressa secondo ISO 8573-1:2010 [7:-:-]
Informazioni sul fluido operativo e di controllo: Funzionamento lubrificato possibile (richiesto per operazioni successive)
Momento torcente nominale: 2,5 Nm
Tolleranza sul momento torcente nominale: ±10%
Connessione pneumatica 1: Filetto maschio G3/8
Connessione pneumatica 2: Boccola ad innesto CQ-15
Materiale del corpo: POM
Materiale della boccola: POM
Classe di resistenza alla corrosione KBK: 2 – Stress da corrosione moderato
Compatibilità con alimenti: Vedere informazioni sui materiali
Informazioni sui materiali: Contiene sostanze che possono compromettere la bagnabilità della vernice, conforme RoHS
Posizione di installazione: Arbitraria
Tipo di tenuta sullo stelo: Guarnizione
Struttura: Principio push-pull
Pressione di esercizio per l’intero intervallo di temperatura: da -0,95 a 7 bar
Pressione di esercizio in funzione della temperatura: da -0,95 a 15 bar
Fluido operativo: Aria compressa secondo ISO 8573-1:2010 [7:-:-]
Informazioni sul fluido operativo e di controllo: Funzionamento lubrificato possibile (richiesto per operazioni successive)
Momento torcente nominale: 2,5 Nm
Tolleranza sul momento torcente nominale: ±10%
Connessione pneumatica 1: Filetto maschio G3/8
Connessione pneumatica 2: Boccola ad innesto CQ-15
Materiale del corpo: POM
Materiale della boccola: POM
Classe di resistenza alla corrosione KBK: 2 – Stress da corrosione moderato
