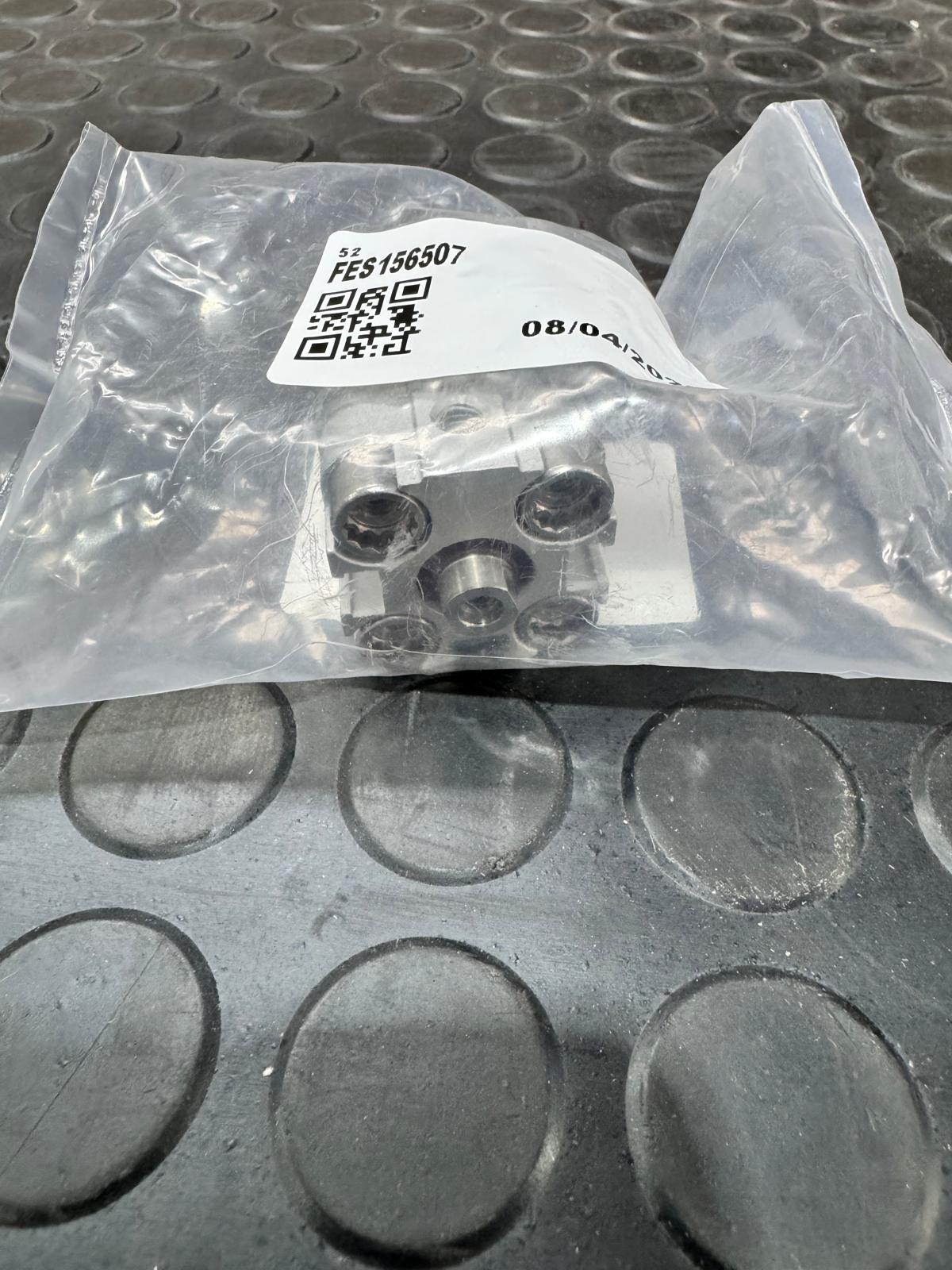

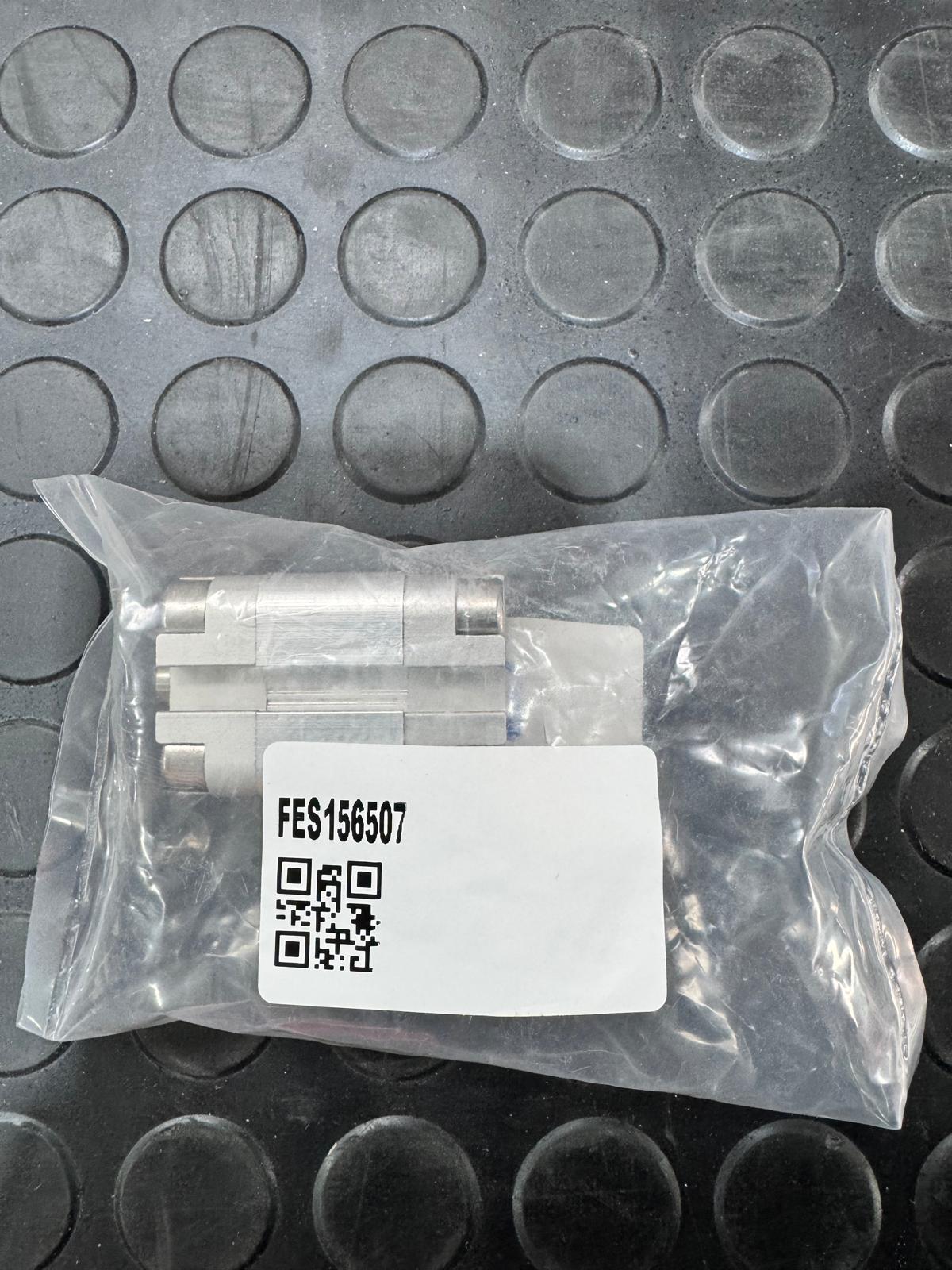

FESTO 156507

Descrizione del prodotto

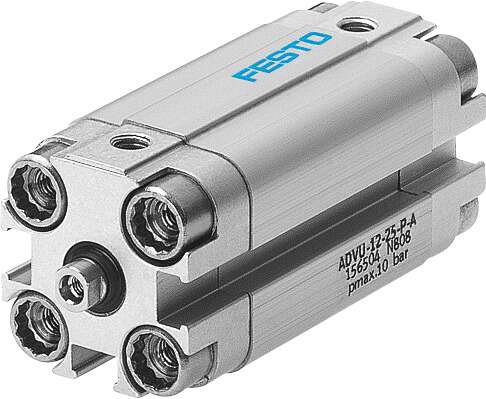

Il cilindro compatto Festo ADVU-16-5-P-A (codice prodotto 156507) è un attuatore pneumatico a doppio effetto con stelo su un solo lato, progettato per applicazioni che richiedono un ingombro ridotto e prestazioni affidabili.

Caratteristiche principali

– Diametro del pistone: 16 mm
– Corsa: 5 mm
– Tipo di ammortizzazione: Anelli/placche di ammortizzazione elastici su entrambi i lati
– Posizione di montaggio: Qualsiasi
– Tipo di funzionamento: Doppio effetto
– Estremità dello stelo del pistone: Filettatura interna
– Rilevamento della posizione: Per sensore di prossimità
– Pressione di esercizio: Da 1,2 a 10 bar
– Temperatura ambiente: Da -20°C a +80°C
– Forza teorica a 6 bar, corsa di avanzamento: 121 N
– Forza teorica a 6 bar, corsa di ritorno: 90 N
– Massa mobile a 0 mm di corsa: 12 g
– Peso base a 0 mm di corsa: 89 g
– Connessione pneumatica: M5
– Materiale del tubo del cilindro: Lega di alluminio forgiato
– Materiale dello stelo del pistone: Acciaio inossidabile ad alta lega
– Materiale delle guarnizioni dinamiche: NBR, TPE-U(PU)
– Materiale della copertura: Lega di alluminio forgiato
– Materiale delle viti di fissaggio: Acciaio inossidabile ad alta lega
– Classe di resistenza alla corrosione KBK: 2 – Stress da corrosione moderato
– Energia d’impatto nelle posizioni finali: 0,10 J
– Supplemento di peso per 10 mm di corsa: 15 g
– Supplemento di massa mobile per 10 mm di corsa: 4 g
– Tipo di montaggio: Con fori passanti, con accessori, selettivamente
– Informazioni sul mezzo operativo e di controllo: Possibile funzionamento lubrificato (richiesto in operazioni successive)
– Classe di resistenza alla corrosione CRC: 2 – Stress da corrosione moderato
– Conformità LABS (PWIS): VDMA24364-B1/B2-L
– Simbolo: 991,217
– Nota sul mezzo operativo e pilota: Possibile funzionamento lubrificato (in tal caso, sarà sempre richiesto il funzionamento lubrificato)
– Dimensioni: 47,5 mm (L) x 30 mm (W) x 29 mm (H)
– Numero GTIN: 4052568071103
– Numero di tariffa doganale: 84123100
– Produttore: Festo

Applicazioni

Il cilindro compatto ADVU-16-5-P-A è ideale per applicazioni in cui lo spazio è limitato e sono richieste elevate prestazioni, come nel settore dell’automazione industriale, assemblaggio e movimentazione di materiali.

Documentazione

Per ulteriori dettagli tecnici, è possibile consultare la documentazione ufficiale fornita da Festo.
