FESTO 3660774

Descrizione del Prodotto

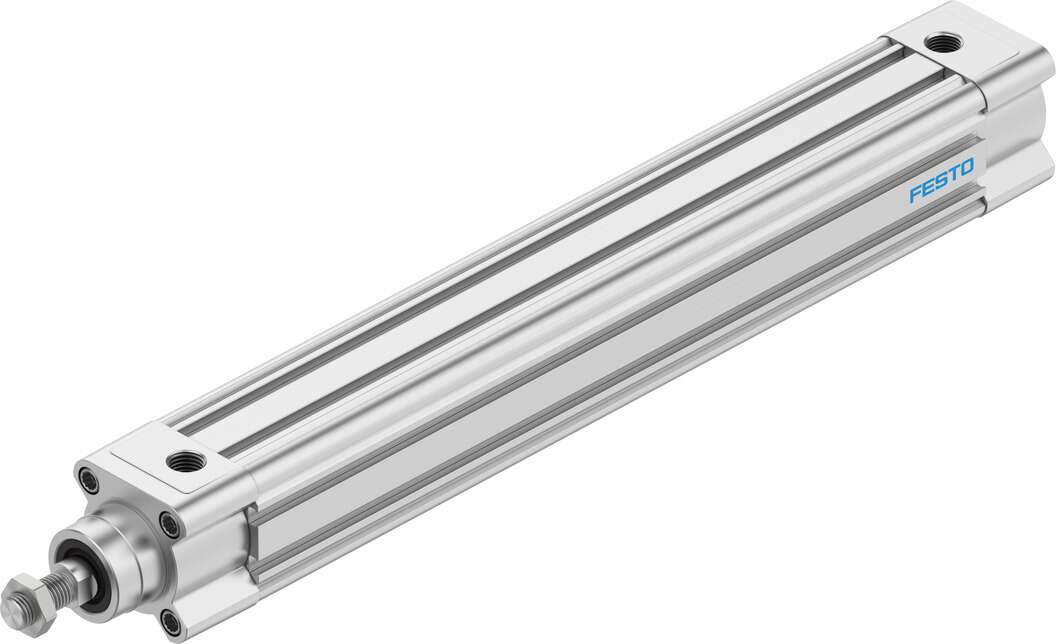

Il cilindro pneumatico Festo DSBC-40-320-D3-PPSA-N3 è un attuatore a doppio effetto conforme allo standard ISO 15552, progettato per applicazioni industriali che richiedono precisione e affidabilità. Questo cilindro presenta un diametro del pistone di 40 mm e una corsa di 320 mm, offrendo una forza teorica di 754 N a 6 bar in avanzamento. È dotato di ammortizzatori pneumatici auto-regolanti alle posizioni terminali, che ottimizzano le prestazioni in presenza di carichi e velocità variabili, riducendo i tempi di messa in servizio. Il profilo standard include due slot per sensori, consentendo il rilevamento della posizione tramite sensori di prossimità. La sua progettazione consente opzioni di montaggio versatili, rendendolo adatto a una vasta gamma di applicazioni industriali.

Specifiche Tecniche

– **Serie**: DSBC
– **Tipo di azionamento**: Doppio effetto
– **Diametro del pistone**: 40 mm
– **Corsa**: 320 mm
– **Filettatura dell’asta del pistone**: M12x1,25
– **Ammortizzazione**: Ammortizzatori pneumatici auto-regolanti alle posizioni terminali (PPS)
– **Posizione di montaggio**: Qualsiasi
– **Conformità agli standard**: ISO 15552
– **Estremità dell’asta del pistone**: Filettatura maschio
– **Costruzione**: Pistone, asta del pistone, tubo profilato
– **Rilevamento della posizione**: Per sensore di prossimità
– **Varianti**: Asta del pistone su un solo lato
– **Pressione di esercizio**: 0,6 – 12 bar
– **Mezzo operativo**: Aria compressa secondo ISO 8573-1:2010 [7:4:4]
– **Informazioni sul mezzo operativo e di controllo**: Funzionamento lubrificato possibile (richiesto per operazioni successive)
– **Classe di resistenza alla corrosione**: 2 – Stress da corrosione moderato
– **Temperatura ambiente**: -20 °C … 80 °C
– **Energia d’impatto nelle posizioni terminali**: 0,7 J
– **Lunghezza dell’ammortizzazione**: 19 mm
– **Forza teorica a 6 bar, corsa di ritorno**: 633 N
– **Forza teorica a 6 bar, corsa di avanzamento**: 754 N
– **Massa mobile a 0 mm di corsa**: 205 g
– **Peso supplementare per 10 mm di corsa**: 37 g
– **Peso base a 0 mm di corsa**: 740 g
– **Supplemento massa mobile per 10 mm di corsa**: 16 g
– **Tipo di montaggio**: Con filettatura interna, con accessori, selettivamente
– **Connessione pneumatica**: G1/4
– **Informazioni sui materiali**: Conforme RoHS
– **Materiale del coperchio**: Alluminio pressofuso, rivestito
– **Materiale della guarnizione del pistone**: TPE-U(PU)
– **Materiale del pistone**: Lega di alluminio forgiato
– **Materiale dell’asta del pistone**: Acciaio ad alta lega
– **Materiale del raschiatore dell’asta del pistone**: TPE-U(PU)
– **Materiale della guarnizione dell’ammortizzatore**: TPE-U(PU)
– **Materiale del pistone dell’ammortizzatore**: POM
– **Materiale del tubo del cilindro**: Lega di alluminio forgiato, anodizzato liscio
– **Materiale del dado**: Acciaio zincato
– **Materiale del cuscinetto**: POM
– **Materiale della vite di fissaggio**: Acciaio zincato

Dimensioni e Peso

– **Larghezza**: 54 mm
– **Altezza**: 54 mm
– **Lunghezza**: 481,9 mm
– **Peso**: 2,106 kg

Certificazioni e Conformità

– **Conformità RoHS**: Sì
– **Standard**: ISO 15552

Applicazioni Tipiche

Il cilindro Festo DSBC-40-320-D3-PPSA-N3 è ideale per applicazioni industriali che richiedono movimenti lineari precisi e affidabili, come sistemi di automazione, assemblaggio, movimentazione di materiali e altre applicazioni pneumatiche.

Note

Per ulteriori dettagli tecnici e informazioni sull’installazione, consultare la documentazione tecnica fornita dal produttore.
