FESTO 536274

Descrizione del Prodotto

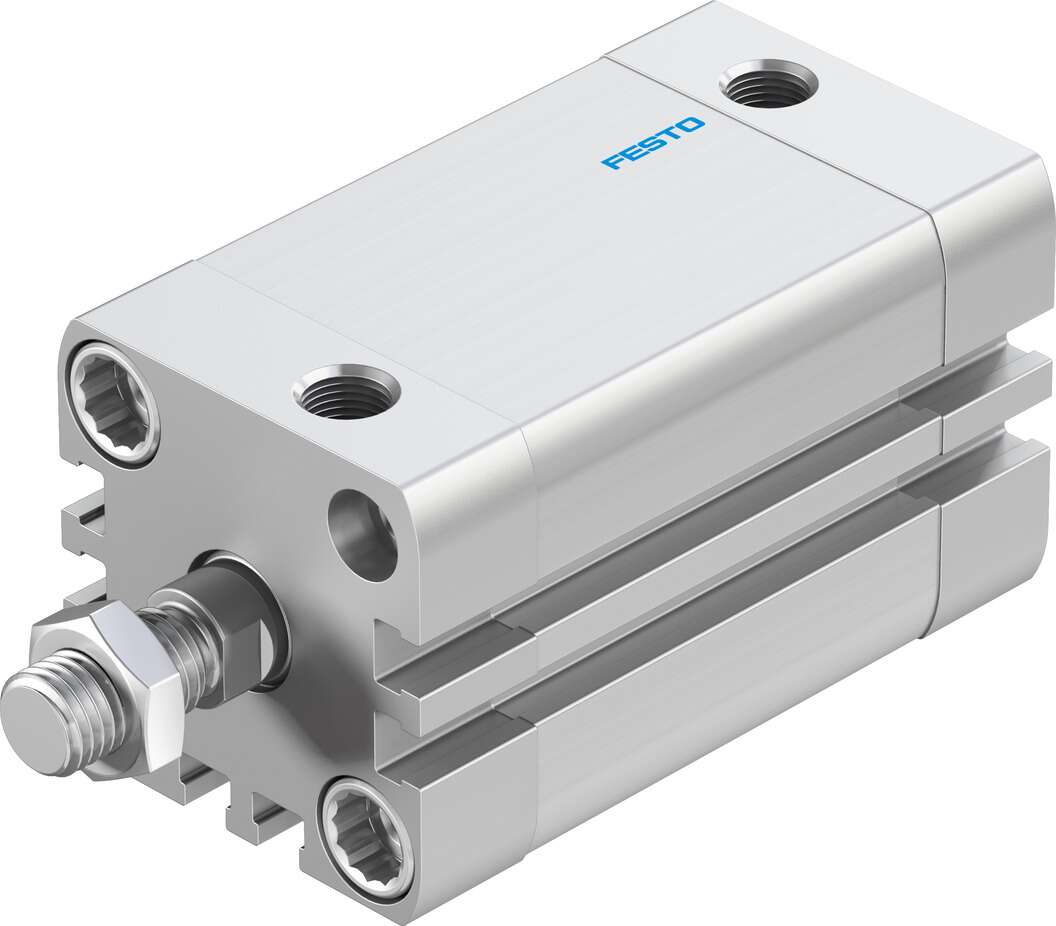

Il cilindro compatto Festo ADN-32-40-A-P-A (codice prodotto 536274) è un attuatore pneumatico a doppio effetto conforme alla norma ISO 21287. Grazie al suo design compatto, è ideale per applicazioni con spazi limitati, offrendo prestazioni affidabili e una lunga durata operativa.

Specifiche Tecniche

– Diametro del pistone: 32 mm
– Corsa: 40 mm
– Filettatura dell’asta del pistone: M10x1,25
– Ammortizzazione: Anelli/piastre elastici su entrambi i lati (tipo P)
– Posizione di montaggio: Qualsiasi
– Conformità alla norma: ISO 21287
– Estremità dell’asta del pistone: Filettatura maschio
– Rilevamento della posizione: Per sensore di prossimità
– Varianti: Asta del pistone su un solo lato
– Pressione di esercizio: 0,6 – 10 bar
– Principio di funzionamento: Doppio effetto
– Fluido operativo: Aria compressa secondo ISO 8573-1:2010 [7:4:4]
– Informazioni sul fluido operativo: Possibile funzionamento lubrificato (richiesto per operazioni successive)
– Classe di resistenza alla corrosione KBK: 2 – Stress da corrosione moderato
– Temperatura ambiente: -20°C a 80°C
– Energia d’impatto nelle posizioni finali: 0,40 J
– Forza teorica a 6 bar, corsa di ritorno: 415 N
– Forza teorica a 6 bar, corsa di avanzamento: 483 N
– Massa in movimento a 0 mm di corsa: 60 g
– Aumento di peso per 10 mm di corsa: 30 g
– Peso base a 0 mm di corsa: 265 g
– Aumento della massa in movimento per 10 mm di corsa: 9 g
– Tipo di montaggio: Con fori passanti, con filettatura interna, con accessori, a scelta
– Connessione pneumatica: G1/8
– Informazioni sui materiali: Conforme RoHS
– Materiale della copertura: Alluminio anodizzato
– Materiale delle guarnizioni: TPE-U(PUR)
– Materiale dell’asta del pistone: Acciaio legato di alta qualità
– Materiale del tubo del cilindro: Lega di alluminio forgiato, anodizzato liscio

Dimensioni e Peso

– Dimensioni (L x P x A): 91,2 mm x 47 mm x 47 mm
– Peso: 360 g

Documentazione

– Documentazione tecnica: Disponibile su richiesta
– File CAD 3D: Disponibile su richiesta

Note

Per ulteriori informazioni o per richiedere accessori compatibili, si prega di contattare il servizio clienti Festo o visitare il sito ufficiale.
