FESTO 546696

Descrizione del Prodotto

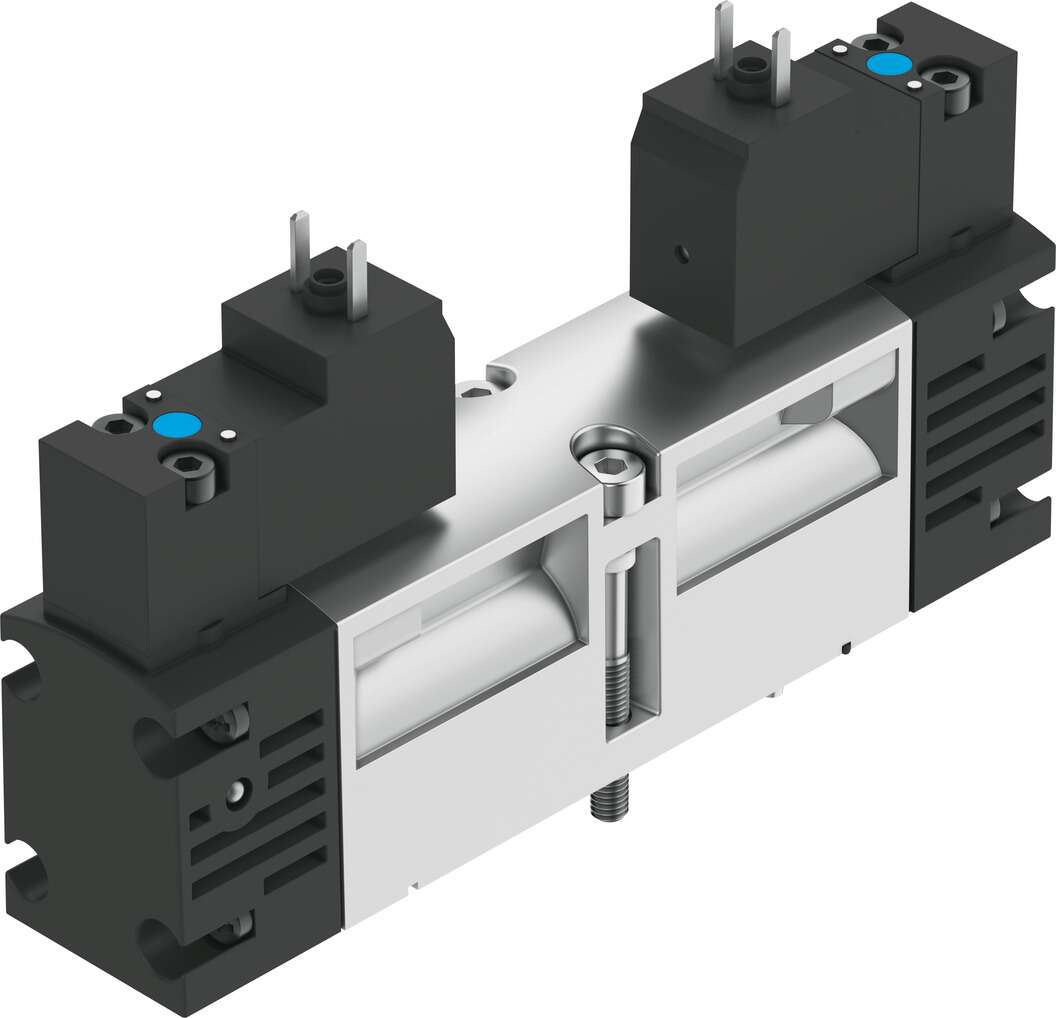

L’elettrovalvola pneumatica FESTO modello 546696, nota anche come VSVA-B-B52-H-A1-1C1, è progettata per il controllo preciso del flusso d’aria in sistemi pneumatici industriali. Con una funzione valvola 5/2 bistabile e un attuatore elettrico, offre un’elevata efficienza operativa e una lunga durata. ([it.farnell.com](https://it.farnell.com/festo/546696/vsva-b-b52-h-a1-1c1-solenoid-valve/dp/3906010?utm_source=openai))

Caratteristiche Principali

– **Funzione valvola:** 5/2 vie, bistabile

– **Tipo di attuazione:** Elettrico

– **Dimensione valvola:** 26 mm

– **Portata nominale standard:** 1100 l/min

– **Tensione operativa:** 24 V DC

– **Pressione operativa:** 2 bar – 10 bar

– **Design:** Valvola a saracinesca a pistone

– **Grado di protezione:** IP65

– **Dimensione nominale:** 9 mm

– **Principio di tenuta:** Morbido

– **Posizione di montaggio:** Qualsiasi

– **Conformità agli standard:** ISO 15407-1, VDMA 24563

– **Override manuale:** Non bloccante

– **Tipo di controllo:** Pilotato

– **Fornitura aria pilota:** Interna

– **Direzione del flusso:** Non reversibile

– **Display stato segnale:** LED

– **Pressione pilota:** 3 bar – 10 bar

– **Portata valvola pneumatica:** 1400 l/min

– **Tempo di commutazione:** 18 ms

– **Ciclo di lavoro:** 100%

– **Fluttuazioni di tensione ammissibili:** -15% / +10%

– **Temperatura del fluido:** -5 °C – 50 °C

– **Temperatura ambiente:** -5 °C – 50 °C

– **Peso del prodotto:** 305 g

– **Connessione elettrica:** Forma C secondo DIN EN 175301-803

– **Tipo di montaggio:** Su base

– **Materiale delle guarnizioni:** HNBR, NBR

– **Materiale del corpo:** Alluminio pressofuso

– **Materiale delle viti:** Acciaio zincato

Applicazioni

Questa elettrovalvola è ideale per applicazioni industriali che richiedono un controllo preciso del flusso d’aria, come sistemi di automazione, linee di produzione e macchinari pneumatici. ([it.farnell.com](https://it.farnell.com/festo/546696/vsva-b-b52-h-a1-1c1-solenoid-valve/dp/3906010?utm_source=openai))

Certificazioni e Conformità

– **Certificazione:** c UL us – Recognized (OL)

– **Grado di protezione:** IP65, NEMA 4

– **Conformità RoHS:** Sì

– **Classe di resistenza alla corrosione (CRC):** 0 – Nessuna sollecitazione da corrosione

Note

Per ulteriori dettagli tecnici e informazioni sull’installazione, si consiglia di consultare la documentazione tecnica fornita dal produttore. ([festo.com](https://www.festo.com/it/it/e/supporto/documentazione-tecnica-id_1907109/?utm_source=openai))
