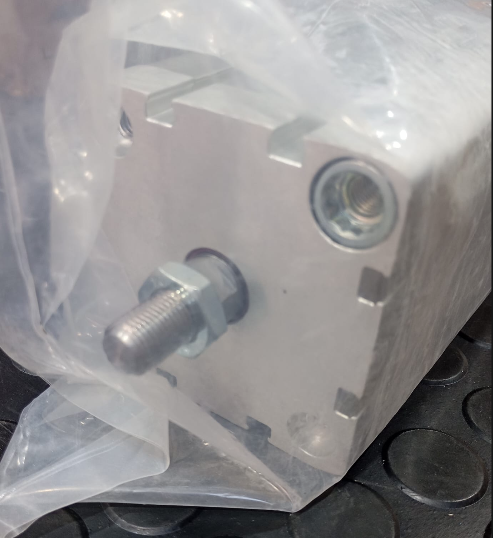

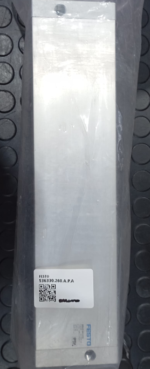

FESTO 536330.260.A.P.A

Descrizione del prodotto

Il cilindro compatto standard ADN-40-10-I-P-A di FESTO è progettato per applicazioni che richiedono un attuatore pneumatico a doppio effetto con dimensioni ridotte e prestazioni affidabili.

Specifiche tecniche

– Diametro del cilindro: 40 mm
– Corsa: 10 mm
– Forza massima di avanzamento: 754 N
– Forza massima di ritorno: 686 N
– Azione del cilindro: Doppio effetto
– Carico massimo in movimento: 80 g con corsa 0 mm; 9 g aggiuntivi per ogni 10 mm di corsa
– Dimensione della porta: G1/8
– Diametro dell’asta del pistone: M8
– Filettatura dell’asta del pistone: M8
– Pressione di esercizio: 0,6 – 10 bar
– Temperatura di esercizio: -20°C – 80°C
– Tipo di ammortizzazione: Anelli/piastre di ammortizzazione elastici su entrambi i lati (P)
– Tipo di montaggio: Foro passante
– Materiale del cilindro: Lega di alluminio forgiato
– Materiale dell’asta del pistone: Acciaio ad alta lega
– Finitura: Anodizzato liscio
– Dimensioni: 62,3 mm (L) x 54,5 mm (P) x 54,5 mm (A)

Caratteristiche principali

– Fino al 50% di spazio di installazione in meno rispetto ai cilindri standard comparabili conformi alla norma ISO 15552.
– Ampia gamma di varianti per applicazioni personalizzate.
– I: Filettatura interna.
– P: Anelli/piastre di ammortizzazione elastici su entrambi i lati.
– A: Rilevamento della posizione tramite sensore di prossimità.

Documentazione

– Scheda tecnica del prodotto
– Catalogo generale FESTO
