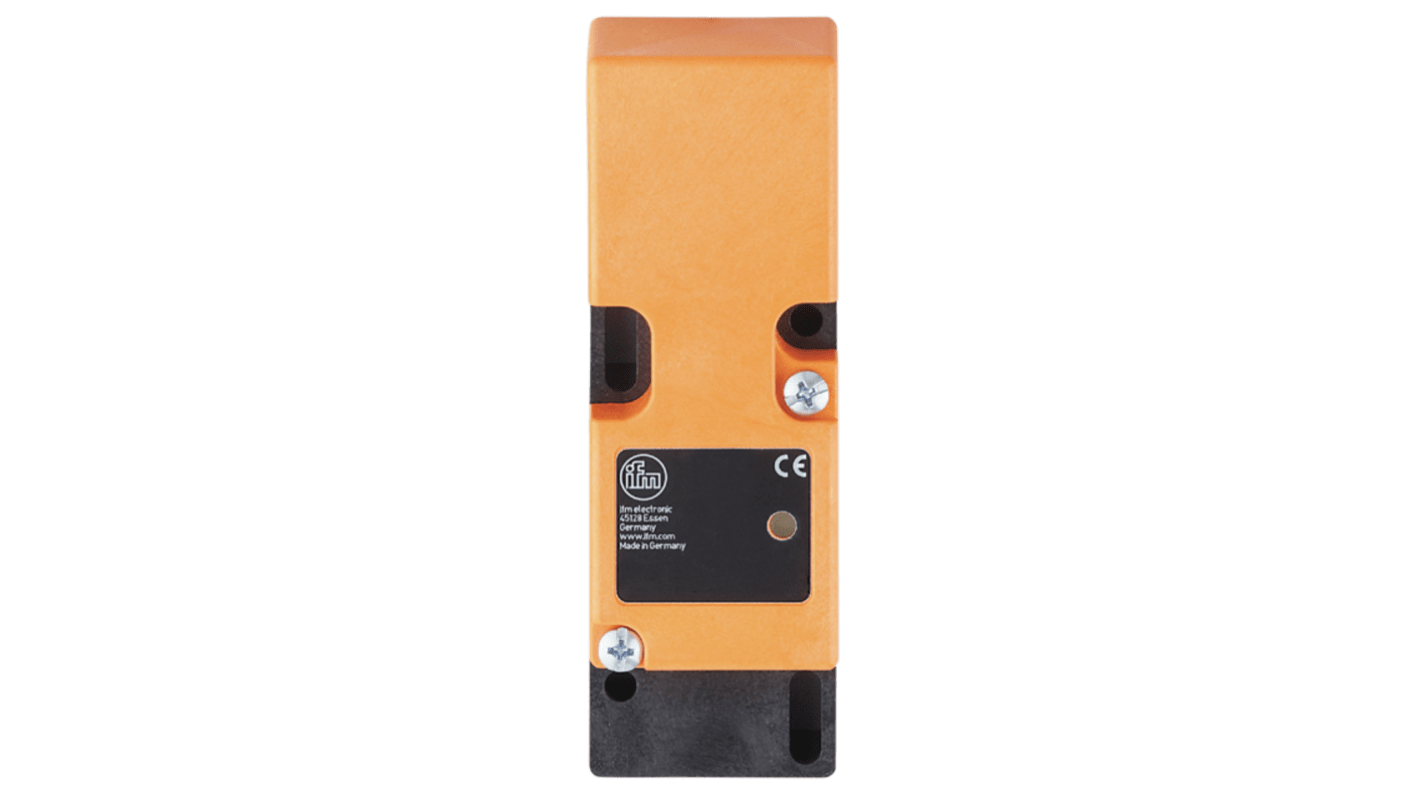

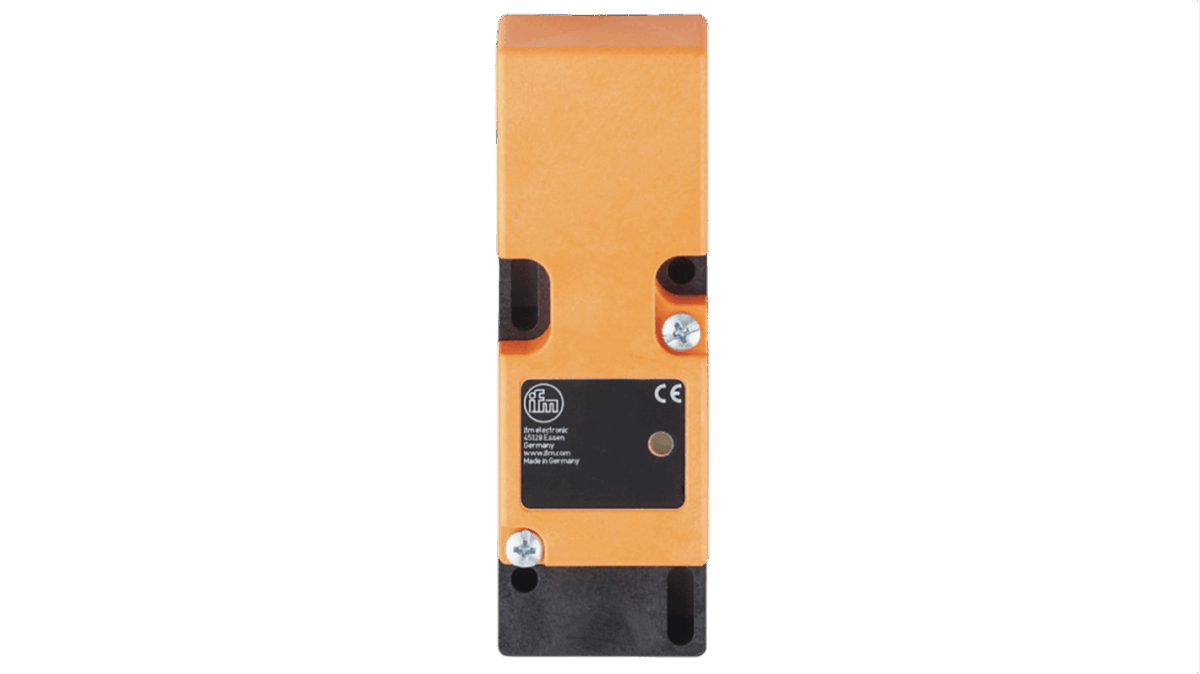

IFM IM5054

Descrizione del Prodotto

Il sensore induttivo IFM IM5054 è progettato per applicazioni industriali che richiedono un’elevata distanza di rilevamento e una costruzione robusta. È ideale per l’uso in ambienti difficili, come la tecnologia dei trasportatori, grazie alla sua capacità di rilevare oggetti metallici senza contatto fino a 15 mm di distanza.

Caratteristiche Principali

– Distanza di rilevamento elevata per applicazioni nella tecnologia dei trasportatori.

– Funzione di uscita programmabile: normalmente aperta (NO) o normalmente chiusa (NC).

– Corpo robusto adatto per condizioni operative gravose.

– Indicazione ben visibile dello stato di commutazione tramite LED giallo.

Dati Elettrici

– Tensione di esercizio: 10…36 V DC.

– Consumo di corrente: 15 mA a 24 V.

– Classe di protezione: II.

– Protezione contro l’inversione di polarità: sì.

Uscite

– Tipo di uscita: PNP.

– Funzione di uscita: normalmente aperta (NO) o normalmente chiusa (NC), selezionabile.

– Caduta di tensione massima all’uscita: 2,5 V.

– Corrente di commutazione continua: 250 mA.

– Frequenza di commutazione: 250 Hz.

– Protezione contro i cortocircuiti: sì, di tipo pulsato.

– Protezione contro i sovraccarichi: sì.

Distanza di Rilevamento

– Distanza di rilevamento nominale: 15 mm.

– Distanza di rilevamento reale (Sr): 15 mm ± 10%.

– Distanza di funzionamento: 0…12,1 mm.

Precisione

– Fattore di correzione: acciaio: 1; acciaio inossidabile: 0,7; ottone: 0,4; alluminio: 0,3; rame: 0,2.

– Isteresi: 1…15% di Sr.

– Deriva del punto di commutazione: -10…10% di Sr.

Condizioni Ambientali

– Temperatura ambiente: -25…80 °C.

– Grado di protezione: IP65.

Conformità e Certificazioni

– EMC: EN 61000-4-2 ESD 4 kV CD; EN 61000-4-3 RF irradiato 3 V/m; EN 61000-4-4 Burst 2 kV; EN 61000-4-6 RF condotto 3 V; EN 55011 classe B.

– MTTF: 2234 anni.

Dati Meccanici

– Peso: 168 g.

– Forma del corpo: rettangolare.

– Montaggio: a filo.

– Materiale del corpo: PPE.

Connessione Elettrica

– Terminali: fino a 2,5 mm².

– Guaina del cavo: diametro 7…13 mm.

– Pressacavo: M20 x 1,5.

Indicatori

– Stato di commutazione: LED giallo.

Dimensioni

– 40 x 40 x 120 mm.

Note

– Cinque posizioni della superficie sensibile selezionabili.

– Pressacavo (E11270) disponibile come accessorio.

– Confezione: 1 pezzo.
