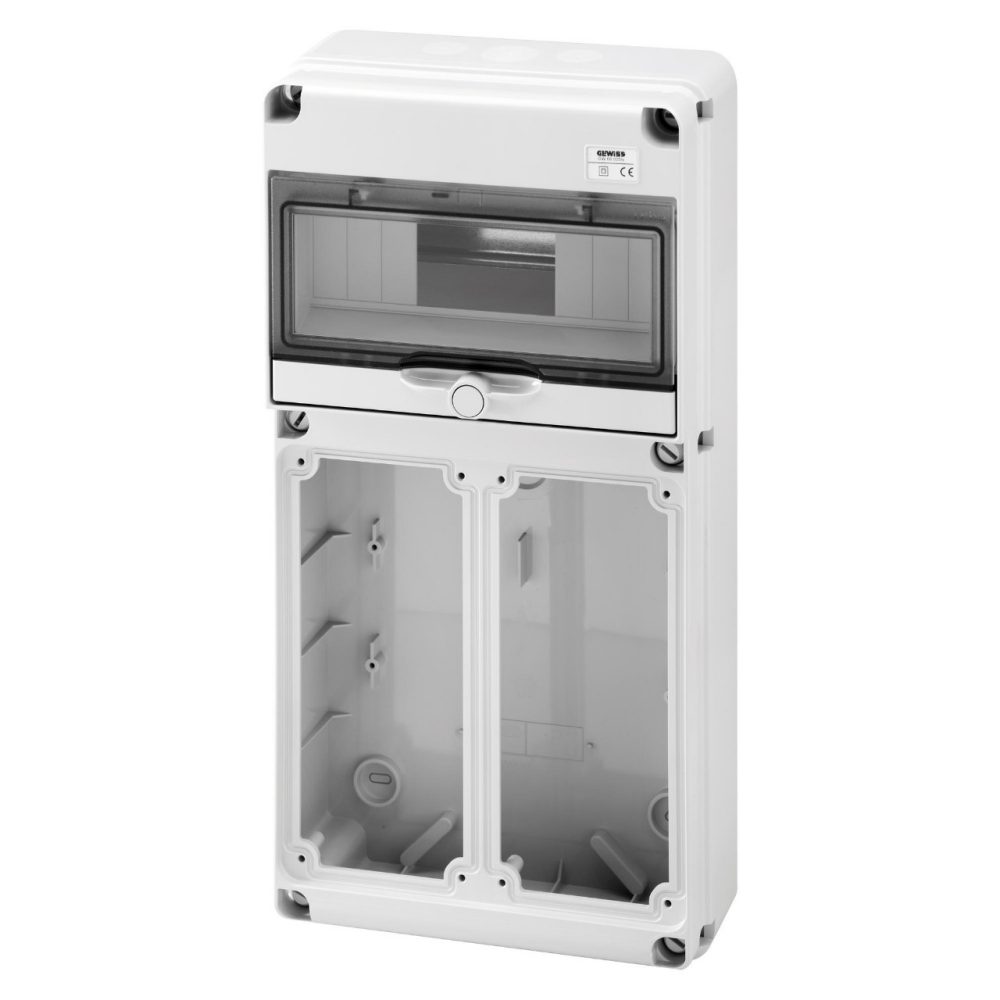

GEWISS GW68025N

Descrizione del Prodotto

Il quadro elettrico GEWISS GW68025N appartiene alla serie 68 Q-DIN, progettata per la distribuzione di energia in ambienti terziari, industriali e cantieri. Questo modello è disponibile sia in versione vuota che cablata, conforme alla norma internazionale IEC 61439. La gamma Q-DIN include quadri da 5 a 20 moduli DIN e moduli supplementari da 14 e 20 moduli per esigenze di spazio aggiuntive. I quadri consentono l’alloggiamento di prese da incasso e interbloccate fino a 63A e sono ampiamente accessoriabili.

Caratteristiche Tecniche

– Colore: Grigio RAL 7035
– Grado di protezione: IP65
– Numero di moduli EN 50022: 10
– Numero di prese alloggiabili: 2 prese interbloccate verticali da 16-32 A IP67
– Tipologia di installazione: Da parete
– Potenza dissipabile A (W): 16
– Potenza dissipabile B (W): 42
– Conformità normativa: EN 62208
– Resistenza al filo incandescente: 650 °C
– Resistenza agli urti: IK08
– Temperatura di utilizzo: -25 +40 °C
– Termopressione con biglia: 70 °C
– Classe di isolamento: II
– Versione: Vuoto
– Codice Ware Number: 85381000

Dotazioni e Note

– Dotazioni: Fermacavo e 4 tappi coprivite. Flangia adattatore per ogni sede alloggiamento prese IEC 309 da 16/32 A.
– Note: La potenza dissipabile (B) è calcolata secondo il documento IEC 60890 (CEI 17-43) e si riferisce a una sovratemperatura di 40 K tra la temperatura dell’aria all’interno del quadro e l’ambiente. Il grado di protezione IP65 si ottiene con coperchi ciechi per flange installati correttamente in tutte le sedi del quadro vuoto. Dimensioni esterne (BxHxP): 220x435x96 mm. Halogen Free secondo la norma EN 60754-2.

Certificazioni

– Marcatura CE: Conforme alle direttive europee.
– Dichiarazione REACH: Disponibile.

Download

– Scheda tecnica: Disponibile per il download.
– Manuale istruzioni: Disponibile in italiano, inglese, francese, spagnolo e tedesco.
– Disegni DXF e 3D: Disponibili per il download.

Software

– ENERGYpro: Quadri da cantiere, per moli e campeggi e di distribuzione.
– CADpro: Disegno evoluto degli impianti elettrici.
– PRICE: Preventivi e computi metrici.
– REVIT Plugin: Plugin con i prodotti GEWISS per il software di progettazione REVIT®.
– AUTOCAD Plugin: Plugin con i prodotti GEWISS per il software di disegno AUTOCAD®.

Servizi

– Consulenza tecnica: Contattaci per ottenere risposte a quesiti impiantistici, normativi o di prodotto.
– Trova Gewiss: Cerca un installatore o un punto vendita vicino a te.
– Scrivici: Hai bisogno di informazioni sui prodotti o servizi Gewiss? Contattaci.

Informazioni Aggiuntive

– Serie: 68 Q-DIN
– Applicazioni: Distribuzione di energia in ambito terziario, industriale e cantiere.
– Accessoriabilità: Ampia gamma di accessori disponibili per personalizzare il quadro secondo le esigenze specifiche.

Note Importanti

– La potenza dissipabile (B) è calcolata secondo il documento IEC 60890 (CEI 17-43) e si riferisce a una sovratemperatura di 40 K tra la temperatura dell’aria all’interno del quadro e l’ambiente.
– Il grado di protezione IP65 si ottiene con coperchi ciechi per flange installati correttamente in tutte le sedi del quadro vuoto.
– Dimensioni esterne (BxHxP): 220x435x96 mm.
– Halogen Free secondo la norma EN 60754-2.
