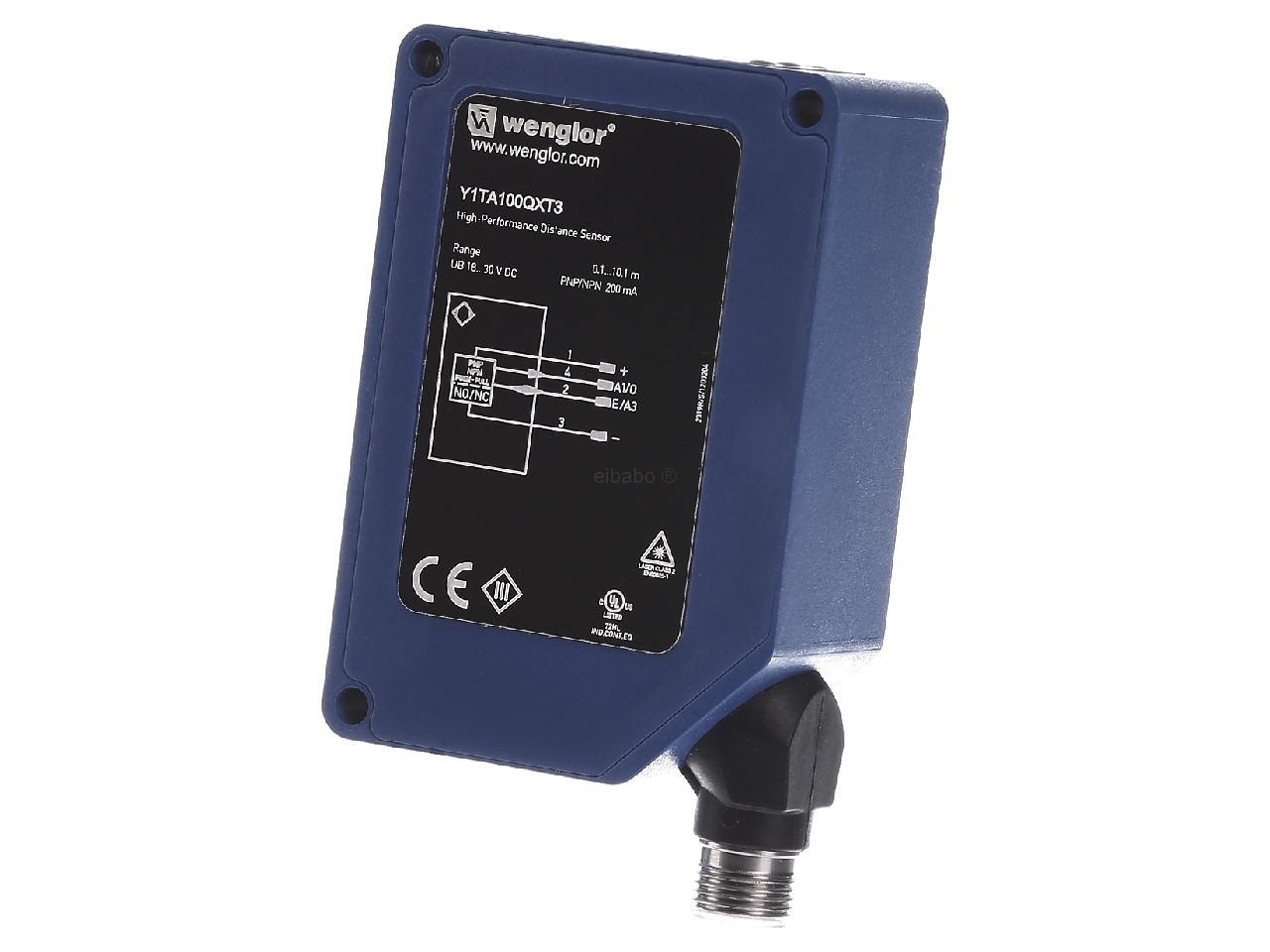

WENGLOR Y1TA100QXT3

Descrizione del Prodotto

Il sensore di distanza laser a tempo di volo (ToF) WENGLOR Y1TA100QXT3 misura la distanza tra il sensore e l’oggetto target utilizzando la tecnologia del tempo di volo. Grazie alla sua ottica resistente ai graffi, il sensore fornisce misurazioni precise indipendentemente dal colore, dalla forma o dalla superficie dell’oggetto, riconoscendo anche oggetti scuri. È dotato di un display grafico intuitivo e offre due uscite di commutazione indipendenti, con la possibilità di configurare l’uscita A1 come uscita analogica (0…10 V/4…20 mA). Inoltre, la deriva termica può essere eliminata per garantire misurazioni stabili in diverse condizioni ambientali.

Specifiche Tecniche

Dati Ottici

– Campo di lavoro: 0,1 … 10,1 m
– Campo di misurazione: 10 m
– Risoluzione: 1 … 12 mm
– Linearità: 0,5 %
– Differenza di linearità: 50 mm
– Isteresi di commutazione: 3 … 20 mm
– Tipo di luce: Laser (rosso)
– Lunghezza d’onda: 660 nm
– Vita media (Tu = +25 °C): 100.000 h
– Classe laser (EN 60825-1): 2
– Livello luce estranea: 10.000 Lux
– Divergenza raggio: < 2 mrad
– Diametro punto luce: vedere tabella 1
– Riflettore a richiesta: no

Dati Elettrici

– Tensione di alimentazione: 18 … 30 V DC
– Assorbimento di corrente (Ub = 24 V): < 100 mA
– Frequenza di commutazione: 50 Hz
– Velocità di misurazione: 1 … 100 /s
– Tempo di risposta: 10 … 200 ms
– Ritardo di dis-/eccitazione: 0 … 10.000 ms
– Deriva termica (-10 °C < Tu < 50 °C): < 0,2 mm/K
– Deriva termica (Tu 50 °C): < 0,4 mm/K
– Fascia temperatura: -25 … 60 °C
– Numero uscite di commutazione: 2
– Caduta di tensione uscita di commutazione: < 2,5 V
– Max. corrente di commutazione: 200 mA
– Uscita analogica: 0…10 V
– Protezione contro i cortocircuiti: sì
– Protezione all’inversione di polarità: sì
– Protezione al sovraccarico: sì
– Classe di protezione: III
– Numero accessione FDA: 0710891-002

Dati Meccanici

– Tipo di regolazione: Menu (OLED)
– Materiale custodia: Plastica ABS, Plastica PC
– Protezione dell’ottica: Plastica, PMMA
– Grado di protezione: IP68
– Tipo di connessione: M12 × 1; 4-pin
– Peso: 80 g

Dati Tecnici di Sicurezza

– MTTFd (EN ISO 13849-1): 346,68 a

Uscita

– Uscita errore: sì
– PNP contatto aperto: sì
– PNP/NPN/Push-pull programmabile: sì
– Uscita analogica: sì

Parametri Impostabili

– Uscita analogica: 0…10 V, 4…20 mA
– Uscita: Uscita analogica, Uscita errore, Push-pull, NPN, PNP

Norme e Certificati

– La luminosità del display può diminuire con l’aumentare della vita media. Ciò non influisce sul funzionamento del sensore.

Tabella 1

– Distanza di lavoro: 0 m | 10 m
– Diametro punto luce: 5 mm | < 20 mm

Schema Elettrico

– Disponibile nella documentazione del prodotto.

Pannello di Controllo

– 21 = Tasto Mode
– 60 = Display

Disegno Quotato

– Misure in mm (1 mm = 0,03937 pollici)
– 1 = Diodo emettitore
– 2 = Diodo ricevitore
– Vite M4 = 0,5 Nm

Prodotti Aggiuntivi

– Convertitore IO-Link
– Centralina analogica AW02
– Set di custodia di protezione ZST-NN-02

Download

– Scheda tecnica
– Istruzioni per la messa in funzione
– Manuale d’uso
– Quickstart
– Dati CAD
– Dati ECAD
– WSCAD-Data WSCAD-Portal
– EPLAN-Data EPLAN-Portal
– Opuscoli prodotti
– Dichiarazioni di conformità / Omologazioni
– Avvisi di ritiro dalla produzione

Applicazioni

– Riconoscimento di oggetti trasparenti

Highlights dei Prodotti

– Quest’area offre una panoramica più approfondita del mondo di questo prodotto. Tutte le informazioni sulle nuove serie di prodotti, così come i tutorial, i modelli e molto altro ancora sono combinati e presentati chiaramente qui – tangibili, intuibili e comprensibili. Tutto a colpo d’occhio.

Prodotti Aggiuntivi

– Centralina analogica AW02
– Convertitore IO-Link
– Catarifrangente, catarifrangente in foglio
– Set di custodia di protezione ZST-NN-02

Pezzi di Ricambio

– Disponibili su richiesta

Tecnica di Fissaggio

– Disponibili su richiesta

Tecnica di Collegamento

– Disponibili su richiesta

Confronto dei Prodotti

– Confronto dettagliato dei prodotti disponibile sul sito web del produttore.
