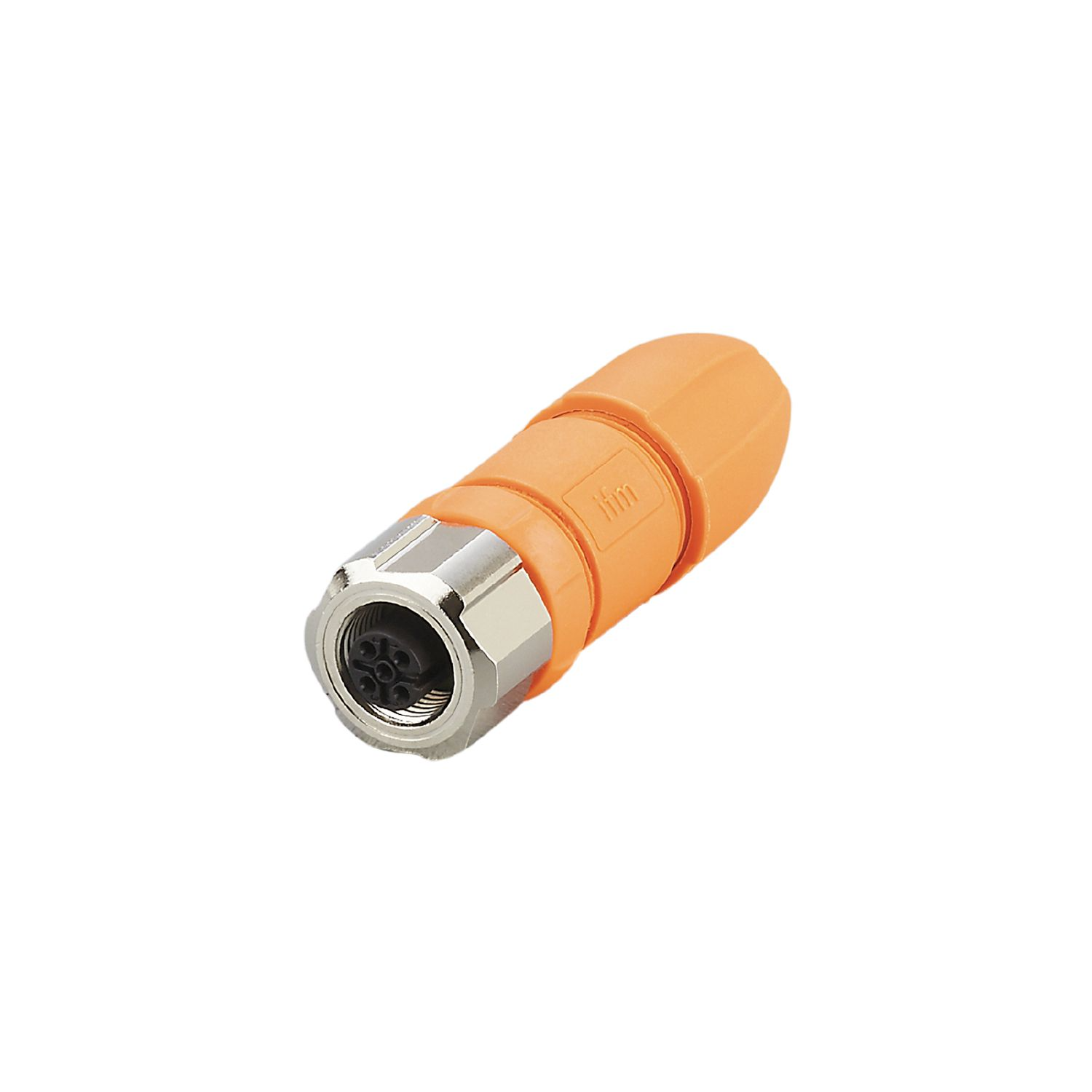

IFM EVC814

Descrizione del Prodotto

Il connettore femmina a cablare IFM EVC814 è progettato per applicazioni industriali che richiedono connessioni affidabili e resistenti. Questo connettore M12 a 5 poli offre una soluzione robusta per il collegamento di sensori e attuatori, garantendo una protezione elevata contro polvere e acqua.

Applicazioni

Il connettore EVC814 è ideale per l’uso in ambienti industriali gravosi, grazie alla sua resistenza a condizioni ambientali difficili e alla sua capacità di mantenere connessioni sicure e stabili.

Dati Elettrici

– Tensione operativa: < 60 V AC/DC

– Classe di protezione: II

– Corrente massima totale: 4 A (fino a 40 °C)

Condizioni Operative

– Temperatura ambiente: -25…90 °C

– Temperatura di stoccaggio: -25…55 °C

– Umidità di stoccaggio: 10…100%

– Protezione: IP65, IP67, IP68, IP69K

Dati Meccanici

– Peso: 42,6 g

– Materiale del corpo: PA 6.6

– Materiale del dado: Ottone nichelato

– Materiale della guarnizione: FKM

Connessione Elettrica

– Terminali a vite: 0,25…1 mm²

– Diametro del cavo: Ø 3,5…6 mm

– AWG: 23…17

Connessione Elettrica – Presa

– Connettore: 1 x M12, diritto; codifica: A

– Corpo stampato: PA 6.6, arancione

– Bloccaggio: Ottone nichelato

– Guarnizione: FKM

– Contatti: Placcati in oro

– Coppia di serraggio: 0,6…1,2 Nm

Note

– Quantità per confezione: 1 pezzo

– Per garantire il grado di protezione indicato, il dado di accoppiamento deve essere serrato con una coppia di 0,6 Nm (a mano) fino a 1,5 Nm (con chiave).

Riferimenti

– Codice produttore: EVC814

– Codice Digi-Key: 2330-EVC814-ND
