FESTO 1376658

Nome del prodotto

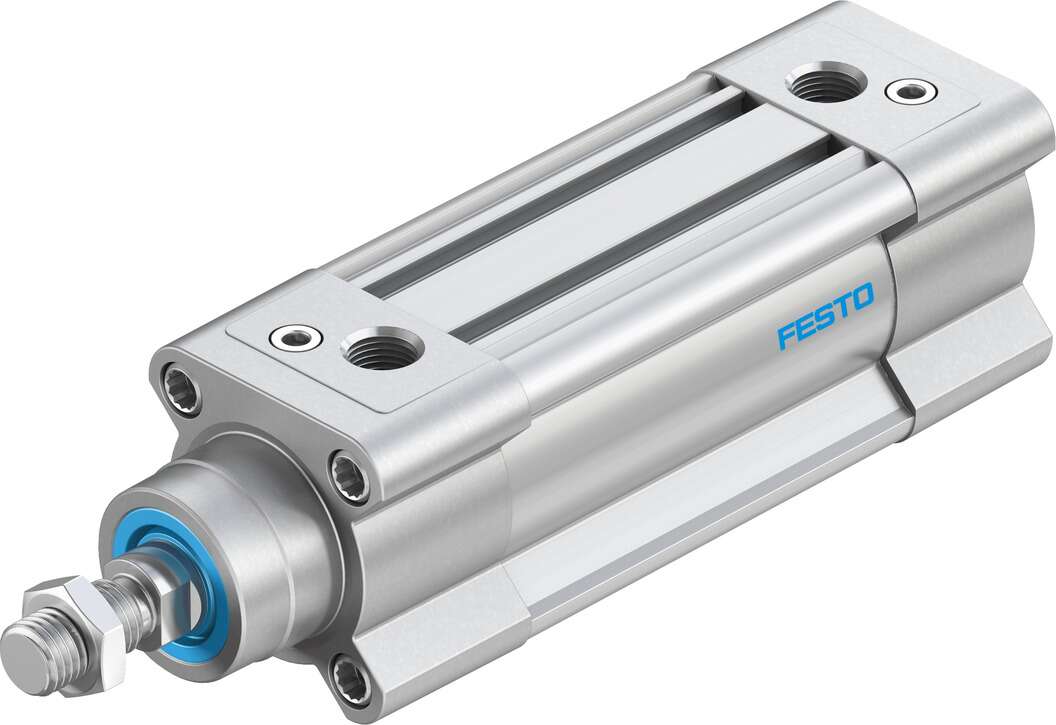

Festo DSBC-40-50-PPVA-N3

Codice prodotto

1376658

Descrizione

Cilindro pneumatico a doppio effetto con diametro del pistone di 40 mm e corsa di 50 mm, conforme alla norma ISO 15552.

Specifiche tecniche

– Diametro del pistone: 40 mm
– Corsa: 50 mm
– Filettatura stelo: M12x1,25
– Pressione di esercizio: 0,6 – 12 bar
– Temperatura ambiente: -20 °C … 80 °C
– Forza teorica a 6 bar, avanzamento: 754 N
– Forza teorica a 6 bar, ritorno: 633 N
– Tipo di ammortizzazione: Ammortizzazione pneumatica regolabile su entrambe le estremità
– Connessione pneumatica: G1/4
– Materiale stelo: Acciaio legato ad alta resistenza
– Materiale tubo cilindro: Lega di alluminio anodizzata liscia
– Conformità alla norma: ISO 15552

Caratteristiche principali

– Design: Piston, stelo, corpo profilato
– Posizione di montaggio: Qualsiasi
– Rilevamento posizione: Per sensore di prossimità
– Classe di resistenza alla corrosione: 2 – Stress da corrosione moderato
– Energia d’impatto nelle posizioni finali: 0,7 J
– Lunghezza ammortizzazione: 19 mm

Note

– Nota sul materiale: Conforme RoHS
– Nota sul mezzo operativo: Possibile funzionamento con aria lubrificata (una volta iniziata la lubrificazione, è necessario continuare per le operazioni successive)

Dimensioni e peso

– Massa mobile a 0 mm di corsa: 205 g
– Massa mobile aggiuntiva per 10 mm di corsa: 16 g
– Peso base a 0 mm di corsa: 740 g
– Peso aggiuntivo per 10 mm di corsa: 37 g

Materiali

– Materiale copertura: Alluminio pressofuso, rivestito
– Materiale pistone: Lega di alluminio forgiato
– Materiale guarnizione pistone: TPE-U(PU)
– Materiale guarnizione raschiatore stelo: TPE-U(PU)
– Materiale guarnizione ammortizzatore: TPE-U(PU)
– Materiale pistone ammortizzatore: POM
– Materiale dado: Acciaio zincato
– Materiale cuscinetto: POM
– Materiale viti flangia: Acciaio zincato

Accessori consigliati

Per un’installazione ottimale e una funzionalità completa, si consiglia l’utilizzo di accessori originali Festo compatibili con la serie DSBC.

Documentazione

Per ulteriori dettagli tecnici, consultare la scheda tecnica disponibile sul sito ufficiale di Festo.
