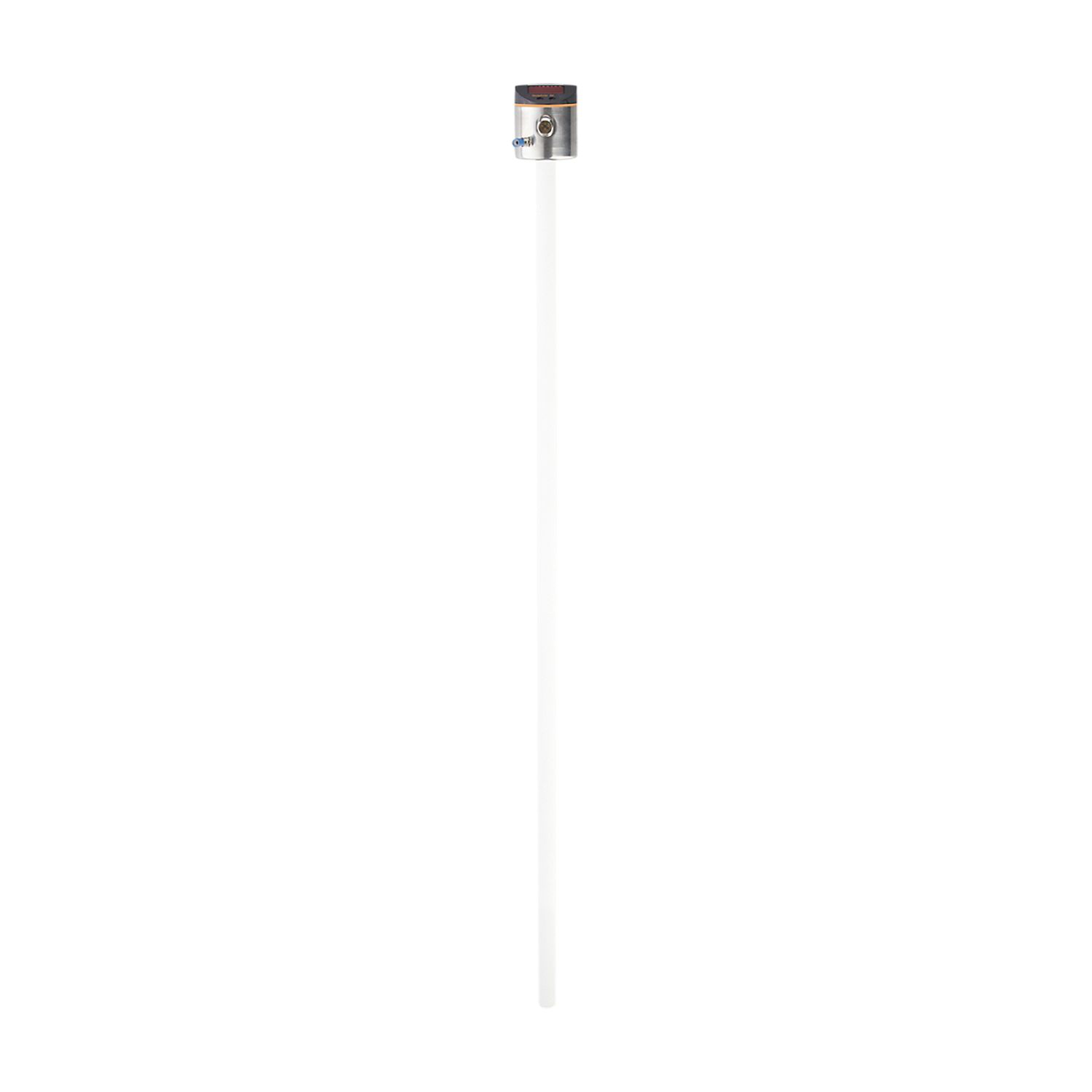

IFM LK7024

Descrizione del Prodotto

Il sensore di livello elettronico IFM LK7024 è progettato per il monitoraggio affidabile del livello in serbatoi e contenitori. È adatto per l’uso con refrigeranti acquosi, oli e altri fluidi simili. Il sensore presenta un display LED a 4 cifre chiaramente visibile e consente un funzionamento conveniente tramite pulsanti o impostazioni dei parametri tramite IO-Link.

Caratteristiche Principali

– Monitoraggio affidabile del livello in serbatoi e contenitori.

– Adatto per refrigeranti acquosi, oli e fluidi simili.

– Display LED a 4 cifre chiaramente visibile.

– Funzionamento conveniente tramite pulsanti o impostazioni dei parametri tramite IO-Link.

Specifiche Tecniche

– Numero di ingressi e uscite: 2 uscite digitali.

– Impostazione di fabbrica: rilevamento automatico del mezzo.

– Lunghezza della sonda (L): 728 mm.

– Campo attivo (A): 585 mm.

– Intervallo inattivo (I1/I2): 104 mm / 39 mm.

– Temperatura del mezzo: 0…35 °C (con tubo climatico E43102).

– Tensione di esercizio: 12…30 V DC.

– Consumo di corrente: < 50 mA.

– Classe di protezione: III.

– Protezione contro l’inversione di polarità: sì.

– Tempo di ritardo all’accensione: < 3 s.

– Numero totale di uscite: 2.

– Segnale di uscita: segnale di commutazione; IO-Link.

– Design elettrico: PNP/NPN.

– Funzione di uscita: normalmente aperto / normalmente chiuso; (parametrizzabile).

– Caduta di tensione massima in uscita DC: 2,5 V.

– Corrente nominale permanente dell’uscita di commutazione DC: 200 mA.

– Protezione contro i cortocircuiti: sì.

– Tipo di protezione contro i cortocircuiti: termica, pulsata.

– Protezione contro il sovraccarico: sì.

– Intervallo di impostazione del punto di commutazione (SP): 60…590 mm.

– Intervallo di impostazione del punto di ripristino (rP): 50…580 mm.

– In incrementi di: 10 mm.

– Punto di riferimento (OP): 200 – 240 – 280 – 310 – 350 – 390 – 420 – 460 – 500 – 530 – 570 – 610 – OFF.

– Isteresi, OP: 4 mm.

– Errore di misurazione: ± 5% del valore finale.

– Ripetibilità: ± 2%.

– Risoluzione: 5 mm.

– Opzioni di impostazione dei parametri: isteresi / finestra; normalmente aperto / normalmente chiuso; logica di commutazione; posizione SP/rP; regolazione OP; selezione del mezzo; impostazione dell’offset; ritardo all’accensione/spegnimento.

– Interfaccia di comunicazione: IO-Link.

– Tipo di trasmissione: COM2 (38,4 kBaud).

– Revisione IO-Link: 1.1.

– Standard SDCI: IEC 61131-9.

– Profili: Smart Sensor: Variabile dei Dati di Processo; Identificazione del Dispositivo, Diagnosi del Dispositivo.

– Modalità SIO: sì.

– Tipo di porta master richiesta: A.

– Dati di processo analogici: 2.

– Dati di processo binari: 2.

– Tempo minimo del ciclo di processo: 3,2 ms.

– DeviceID supportati: Tipo di operazione: DeviceID | Default: 657.

– Temperatura ambiente: 0…60 °C.

– Temperatura di stoccaggio: -25…80 °C.

– Materiali: acciaio inossidabile (1.4301 / 304); acciaio inossidabile (1.4404 / 316L); FKM; NBR; PBT; PC; PA; PP; TPV.

– Materiali (parti a contatto con il fluido): PP.

– Display: unità di visualizzazione / stato: 2 x LED, verde (cm, pollici); stato di commutazione: 2 x LED, giallo; valori misurati: display alfanumerico a 4 cifre; impostazione dei parametri: display alfanumerico a 4 cifre.

– Connessione: Connettore: 1 x M12; Contatti: placcati in oro.

Applicazioni

Il sensore di livello IFM LK7024 è ideale per l’uso in applicazioni con refrigeranti, agenti di pulizia, lubrificanti e oli idraulici. È progettato per il controllo affidabile del livello in serbatoi e contenitori, garantendo un monitoraggio preciso e affidabile dei fluidi.
