FESTO 188195

Descrizione del Prodotto

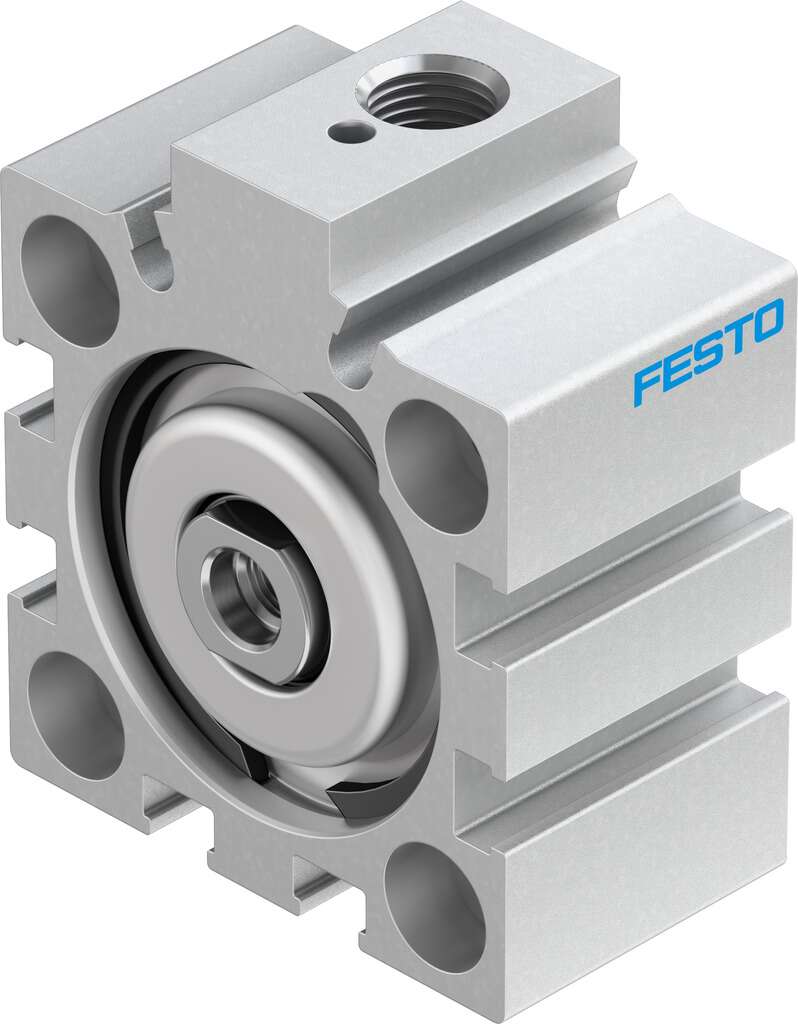

Il cilindro a corsa breve FESTO AEVC-32-5-I-P (codice prodotto 188195) è un attuatore pneumatico compatto progettato per applicazioni che richiedono elevate forze in spazi ridotti. Grazie alla sua costruzione robusta e alle dimensioni contenute, è ideale per operazioni di serraggio e posizionamento rapido.

Specifiche Tecniche

– Serie: AEVC
– Diametro del pistone: 32 mm
– Corsa: 5 mm
– Forza teorica all’avanzamento a 6 bar: 455 N
– Tipo di azionamento: Singolo effetto, spinta
– Filettatura stelo: Filettatura interna (I)
– Ammortizzazione: Anelli/placche di ammortizzazione elastici su entrambi i lati (P)
– Rilevamento della posizione: Senza
– Pressione di esercizio: da 1 a 10 bar
– Temperatura ambiente: da -20 °C a +80 °C
– Connessione pneumatica: G1/8
– Materiale del corpo: Lega di alluminio forgiato, anodizzato
– Materiale dello stelo del pistone: Acciaio altolegato
– Materiale delle guarnizioni: NBR, TPE-U(PU)
– Classe di resistenza alla corrosione (CRC): 1 – Bassa sollecitazione da corrosione
– Posizione di montaggio: A scelta
– Tipo di montaggio: Con foro passante o con accessori
– Massa in movimento: 40 g
– Peso del prodotto: 117 g

Caratteristiche Principali

– Design Compatto: Lunghezza totale molto ridotta, ideale per spazi di installazione limitati.
– Elevate Forze: Fornisce forze di serraggio elevate rispetto alle sue dimensioni compatte.
– Risposta Rapida: Tempi di risposta rapidi con l’applicazione della pressione.
– Installazione Flessibile: Possibilità di montaggio in diverse posizioni grazie ai fori passanti e agli accessori disponibili.
– Materiali di Alta Qualità: Corpo in lega di alluminio anodizzato e stelo in acciaio altolegato per una lunga durata e resistenza alla corrosione.

Applicazioni Tipiche

– Operazioni di serraggio in spazi ristretti.
– Posizionamento rapido di componenti in linee di assemblaggio.
– Applicazioni che richiedono elevate forze in dimensioni compatte.

Documentazione

Per ulteriori dettagli tecnici e informazioni sull’installazione, si consiglia di consultare la documentazione tecnica ufficiale fornita da FESTO.
