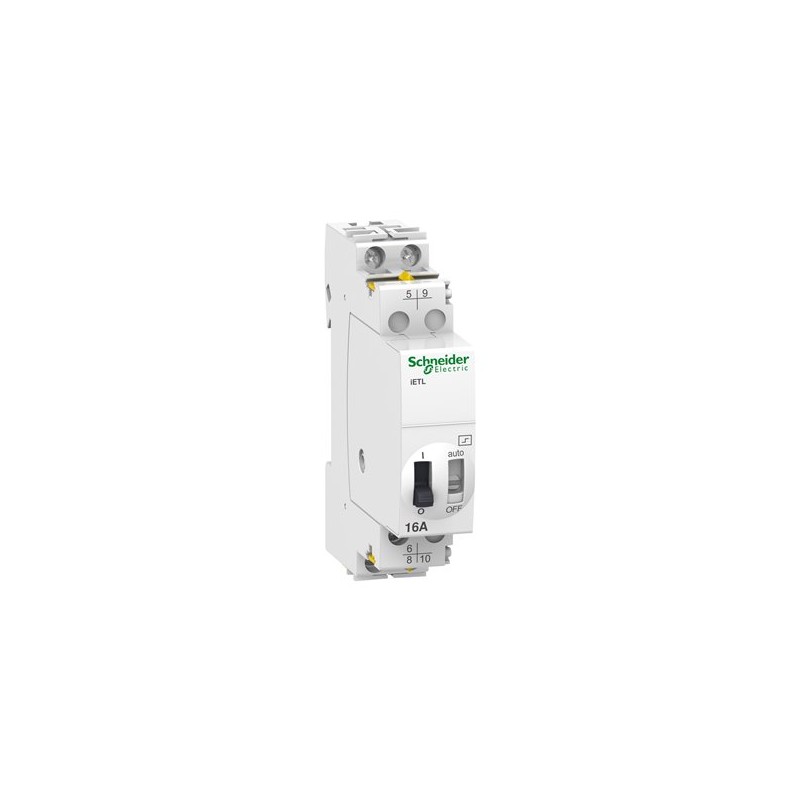

SCHNEIDER A9C32816

Descrizione del Prodotto

L’estensione relè passo-passo iETL iTL 16 è un dispositivo modulare progettato per il controllo remoto di circuiti elettrici. Questo modello specifico, A9C32816, è dotato di 2 poli con una configurazione di contatti 1 C/O (commutatore) e 1 NO (normalmente aperto). Supporta una corrente nominale di 16 A e opera con tensioni di controllo di 230-240 V AC a 50/60 Hz o 110 V DC. È ideale per applicazioni di controllo dell’illuminazione e automazione industriale.

Caratteristiche Principali

• Gamma di prodotto: Acti9
• Tipo di prodotto: Estensione per relè a impulsi
• Nome breve del dispositivo: iETL iTL 16
• Applicazione del relè: Controllo remoto
• Descrizione dei poli: 2P
• Composizione dei contatti: 1 C/O + 1 NO
• Corrente nominale [In]: 16 A
• Tipo di rete: AC

Specifiche Tecniche

• Frequenza di rete: 50/60 Hz
• Tensione operativa nominale [Ue]: 415 V AC 50/60 Hz
• Tipo di controllo: Leva, Controllo remoto
• Tipo di segnale di controllo: Impulso
• Frequenza di commutazione: 5 operazioni di commutazione/minuto
• Durata dell’impulso: 50 ms
• Tipo di controllo remoto: Pulsante illuminato 3 mA
• Segnalazione locale: Indicazione ON/OFF
• Tensione del circuito di controllo [Uc]: 230-240 V AC 50/60 Hz, 110 V DC
• Potenza di spunto dell’alimentazione: 19 VA
• Modalità di montaggio: Fisso, sul lato destro del TL
• Supporto di montaggio: Guida DIN simmetrica da 35 mm
• Passi da 9 mm: 2
• Altezza: 60 mm
• Larghezza: 18 mm
• Profondità: 84 mm
• Colore: Bianco
• Durata elettrica: AC-21: 200.000 cicli, AC-22: 100.000 cicli
• Connessioni – terminali: Terminali tipo tunnel – ≤ 6 mm²
• Terminale di connessione ausiliario: Terminali tipo tunnel circuito di controllo in 0,5-6 mm²
• Compatibilità di gamma: Acti 9 iTL, iTLi
• Compatibilità del prodotto: ITL 16A

Ambiente

• Standard: EN 669-1, EN 669-2-2
• Certificazioni del prodotto: GOST
• Etichette di qualità: NF, VDE, CEBEC, KEMA, IMQ
• Livello di rumore: 60 dB
• Grado di protezione IP: IP20 conforme a IEC 60529
• Grado di inquinamento: 3
• Tropicalizzazione: 2 conforme a IEC 60068-1
• Umidità relativa: 95% a 55°C
• Temperatura ambiente per il funzionamento: -20…50°C
• Temperatura ambiente per lo stoccaggio: -40…70°C

Applicazioni

• Controllo del carico elettrico nei settori industriale e commerciale
• Sistemi di automazione come linee di produzione e fabbriche intelligenti
• Sistemi di controllo dell’illuminazione per edifici e spazi pubblici
• Protezione dei circuiti da sovraccarichi e guasti
• Sistemi di sicurezza e monitoraggio nelle infrastrutture elettriche

Garanzia

Il prodotto è coperto da una garanzia di 18 mesi.
