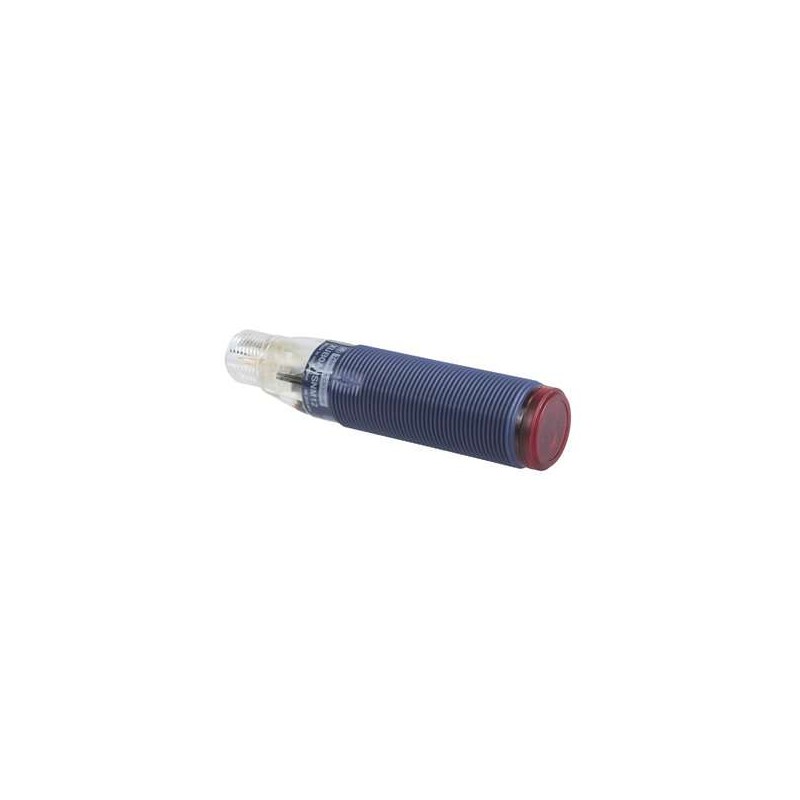

SCHNEIDER XUB0ANSNM12

Descrizione del Prodotto

Il sensore fotoelettrico SCHNEIDER XUB0ANSNM12 è un dispositivo cilindrico M18 progettato per applicazioni industriali generali. Offre diverse modalità di rilevamento, tra cui prossimità, soppressione dello sfondo, sbarramento e riflessione polarizzata, con una distanza di rilevamento fino a 20 metri.

Caratteristiche Principali

– Gamma di prodotto: Telemecanique Photoelectric sensors XU
– Nome del sensore: XUB
– Forma del sensore: Cilindrico M18
– Sistema di rilevamento: Multimode
– Materiale: Plastica
– Tipo di ottica: Assiale
– Tipo di segnale di uscita: Digitale
– Tipo di circuito di alimentazione: CC
– Tipologia di cablaggio: 3 fili
– Tipo di uscita digitale: NPN
– Funzione di uscita digitale: 1 NO o 1 NC programmabile
– Collegamento elettrico: 1 connettore maschio M12, 4 pin
– Emissione: Infrarosso per prossimità e soppressione dello sfondo, rosso per riflessione polarizzata
– Distanza di rilevamento nominale: 3 m per riflessione polarizzata (richiede riflettore XUZC50), 20 m per sbarramento (richiede trasmettitore XUB0AKSNM12T), 0,12 m per prossimità con soppressione dello sfondo, 0,3 m per prossimità
– Materiale della custodia: PBT
– Materiale delle lenti: PMMA
– Distanza di rilevamento massima: 0,12 m per prossimità con soppressione dello sfondo, 0,4 m per prossimità, 30 m per sbarramento, 4,5 m per riflessione polarizzata
– Tipo di uscita: Stato solido
– Uscita aggiuntiva: Nessuna
– LED di stato: 1 LED verde per alimentazione, 1 LED rosso per instabilità, 1 LED giallo per stato uscita
– Tensione nominale di alimentazione [Us]: 12…24 V CC con protezione contro l’inversione di polarità
– Limiti della tensione di alimentazione: 10…36 V CC
– Assorbimento di corrente: 35 mA a vuoto
– Ritardo massimo all’avvio: 200 ms
– Ritardo massimo di risposta: 2 ms
– Ritardo massimo di recupero: 2 ms
– Configurazione: Autoapprendimento
– Diametro: 18 mm
– Lunghezza: 78 mm
– Peso del prodotto: 0,045 kg

Informazioni Ambientali

– Resistenza alle vibrazioni: 7 gn, ampiezza ±1,5 mm (f = 10-55 Hz) conforme a IEC 60068-2-6
– Resistenza agli urti: 30 gn (durata = 11 ms) conforme a IEC 60068-2-27
– Grado di protezione IP: IP65, IP67, IP69K

Unità di Imballaggio

– Tipo di unità di imballaggio 1: PCE
– Numero di unità per imballaggio 1: 1
– Altezza imballaggio 1: 4,2 cm
– Larghezza imballaggio 1: 6,6 cm
– Lunghezza imballaggio 1: 9,2 cm
– Peso imballaggio 1: 44 g
– Tipo di unità di imballaggio 2: S01
– Numero di unità per imballaggio 2: 22
– Altezza imballaggio 2: 15 cm
– Larghezza imballaggio 2: 15 cm
– Lunghezza imballaggio 2: 40 cm
– Peso imballaggio 2: 1,254 kg

Sostenibilità dell’Offerta

Per tutte le richieste relative a Reach e Rohs, contattare sustainability@tesensors.com.

Documenti e Download

– Cataloghi tecnici: Catalogo sensori fotoelettrici gamma XU (pdf), Guida essenziale dei sensori Telemecanique (pdf)
– File CAD 2D: Sensori fotoelettrici OsiSense X, cilindrici M18, multimode, assiali – CAD 3D (dxf, dwg, stp, pdf)

Prodotti e Accessori Correlati

– Compatibile con: XUZ2001 (kit di fissaggio 3D per sensore, asta M12), XUZ2003 (kit di fissaggio 3D per sensore, supporto per asta M12), XUZA118 (staffa di fissaggio a 90°, acciaio inossidabile, Ø 18 mm), XUZA218 (morsetto di fissaggio regolabile con snodo sferico, plastica, Ø 18 mm), XUZB2003 (kit di fissaggio 3D per sensore, staffa con snodo sferico, Ø 18 mm)

Per ulteriori dettagli, consultare la scheda tecnica completa disponibile sul sito ufficiale di Telemecanique Sensors.
