Descrizione del Prodotto

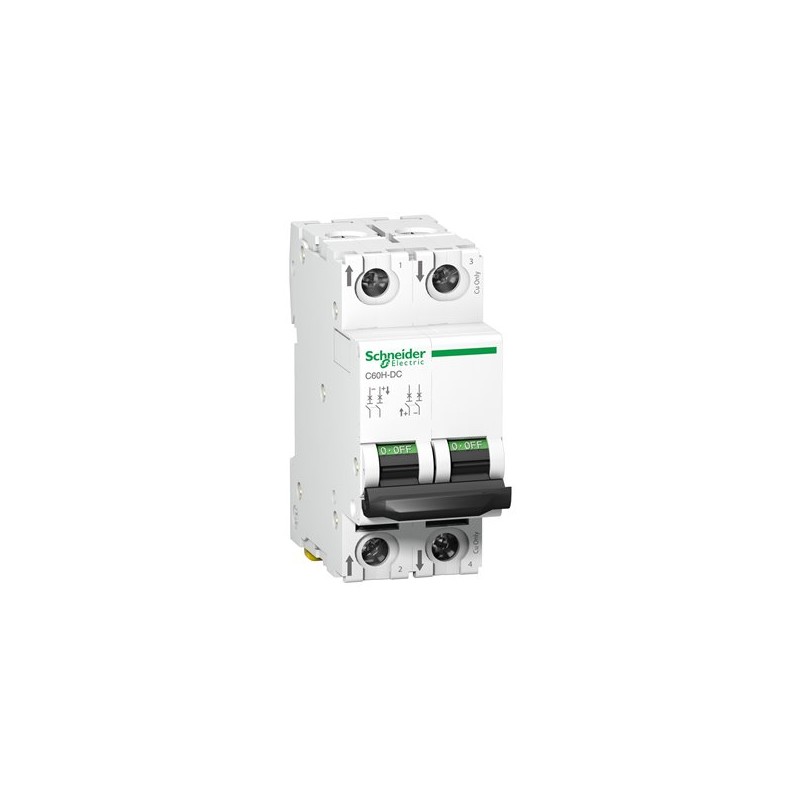

L’Acti9 C60H-DC è un interruttore magnetotermico in bassa tensione per corrente continua, progettato per proteggere i circuiti da sovraccarichi e cortocircuiti. È ideale per applicazioni in automazione, controllo industriale, trasporti ed energie rinnovabili.
Caratteristiche Tecniche
Numero di poli: 2
Numero di poli protetti: 2
Corrente nominale (In): 16 A a 25 °C
Curva di intervento: C
Tensione nominale di esercizio (Ue): 500 V DC
Tensione nominale di isolamento (Ui): 500 V
Tensione nominale di tenuta ad impulso (Uimp): 6 kV
Potere di interruzione (Icu): 20 kA a 220 V DC, 10 kA a 440 V DC, 6 kA a 500 V DC
Categoria di sovratensione: 4
Grado di inquinamento: 3
Grado di protezione (IP): IP20
Temperatura ambiente durante il funzionamento: da -25 °C a 70 °C
Durata meccanica: 20.000 cicli
Durata elettrica: 6.000 cicli a 500 V DC
Compatibilità con accessori: Sì, compatibile con ausiliari e accessori della serie C60
Dimensioni e Montaggio
Larghezza in moduli DIN: 2
Profondità di incasso: 44 mm
Montaggio: Fisso su guida DIN simmetrica da 35 mm
Connessioni
Sezione conduttore collegabile unifilare: da 1 a 25 mm²
Sezione conduttore collegabile multifilare: da 1 a 16 mm²
Coppia di serraggio: 2,5 Nm
Certificazioni e Normative
Conforme alle norme IEC 60947-2 e EN 60947-2
Informazioni Aggiuntive
Colore: Bianco
Indicazione locale: ON/OFF
Predisposizione per chiusura a lucchetto: Sì, in posizione O
Peso del prodotto: 0,256 kg
Note
Per ulteriori dettagli e documentazione tecnica, consultare il sito ufficiale di Schneider Electric o contattare il supporto tecnico autorizzato.
