Descrizione del Prodotto

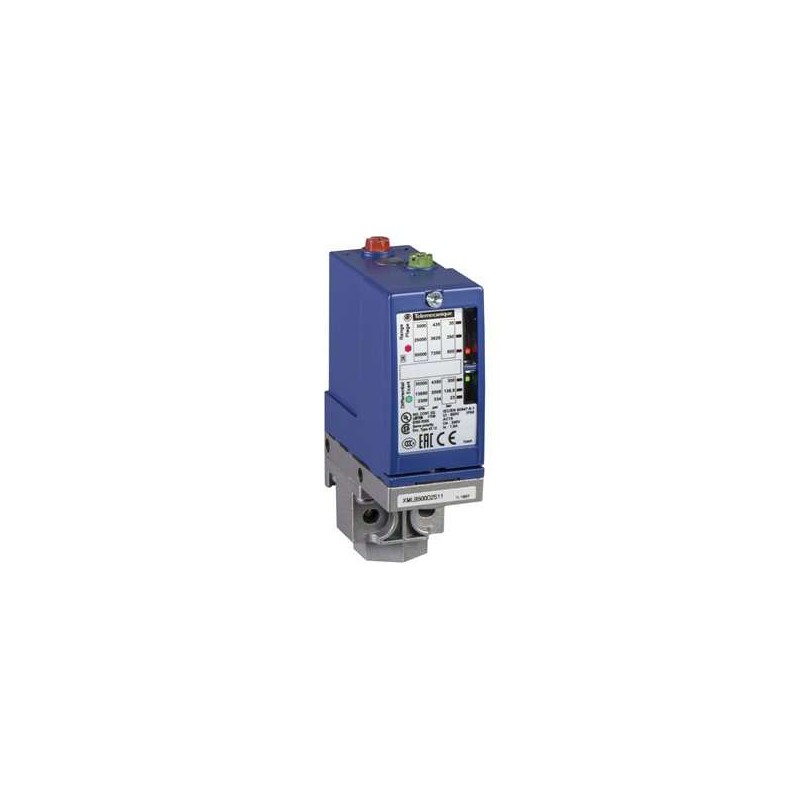

Il pressostato elettromeccanico Schneider Electric OsiSense XMLB160D2S11 è progettato per regolare la pressione tra due soglie in applicazioni con oli idraulici a temperature fino a 160°C. Dispone di un differenziale regolabile e di un corpo in lega di zinco con una finestra di scala per la regolazione esterna.
Caratteristiche Principali
– Tipo di prodotto: Sensore di pressione elettromeccanico
– Nome breve del dispositivo: XMLB
– Fluido controllato: Olio idraulico (0…160 °C)
– Tipo di connessione al fluido: G 1/4″ femmina conforme a ISO 228
– Connessione elettrica: Terminali a vite, 1 x 0,5…2 x 2,5 mm², 1 connettore Pg 13,5
– Tipo e composizione dei contatti: 1 C/O (commutatore)
– Tipo di scala: Differenziale regolabile
– Display locale: Presente
– Attuatore di pressione: Pistone
– Materiali a contatto con il fluido: Ottone, FPM FKM, PTFE, Acciaio
– Materiale dell’involucro: Lega di zinco
Specifiche Tecniche
– Campo di regolazione del punto di commutazione in aumento: 10…160 bar
– Campo di regolazione del punto di commutazione in diminuzione: 0,7…139,2 bar
– Differenziale massimo possibile al valore superiore: 100 bar
– Pressione accidentale massima ammessa: 360 bar
– Pressione di scoppio: 720 bar
– Durata meccanica: 6 milioni di cicli
– Precisione di ripetizione: < 2%
– Tensione nominale di isolamento [Ui]: 500 V conforme a EN/IEC 60947-1
– Tensione di tenuta a impulso [Uimp]: 6 kV conforme a EN/IEC 60947-1
– Protezione contro i cortocircuiti: Fusibile a cartuccia 10 A tipo gG (gl)
Condizioni Ambientali
– Temperatura ambiente di funzionamento: -25…70 °C
– Temperatura ambiente di stoccaggio: -40…70 °C
– Grado di protezione IP: IP66 conforme a EN/IEC 60529
– Resistenza alle vibrazioni: 4 g (30…500 Hz) conforme a IEC 60068-2-6
– Resistenza agli urti: 50 g conforme a IEC 60068-2-27
Certificazioni e Conformità
– Standard: CE, CSA C22.2 No 14, EN/IEC 60947-5-1, UL 508
– Certificazioni del prodotto: BV, CCC, CSA, LROS, UL
Dimensioni e Peso
– Altezza: 113 mm
– Larghezza: 35 mm
– Profondità: 75 mm
– Peso netto: 0,75 kg
Note
Per ulteriori dettagli e documentazione tecnica, si prega di consultare il sito ufficiale di Telemecanique Sensors.
