SCHNEIDER ATV320U07M2C

Descrizione del Prodotto

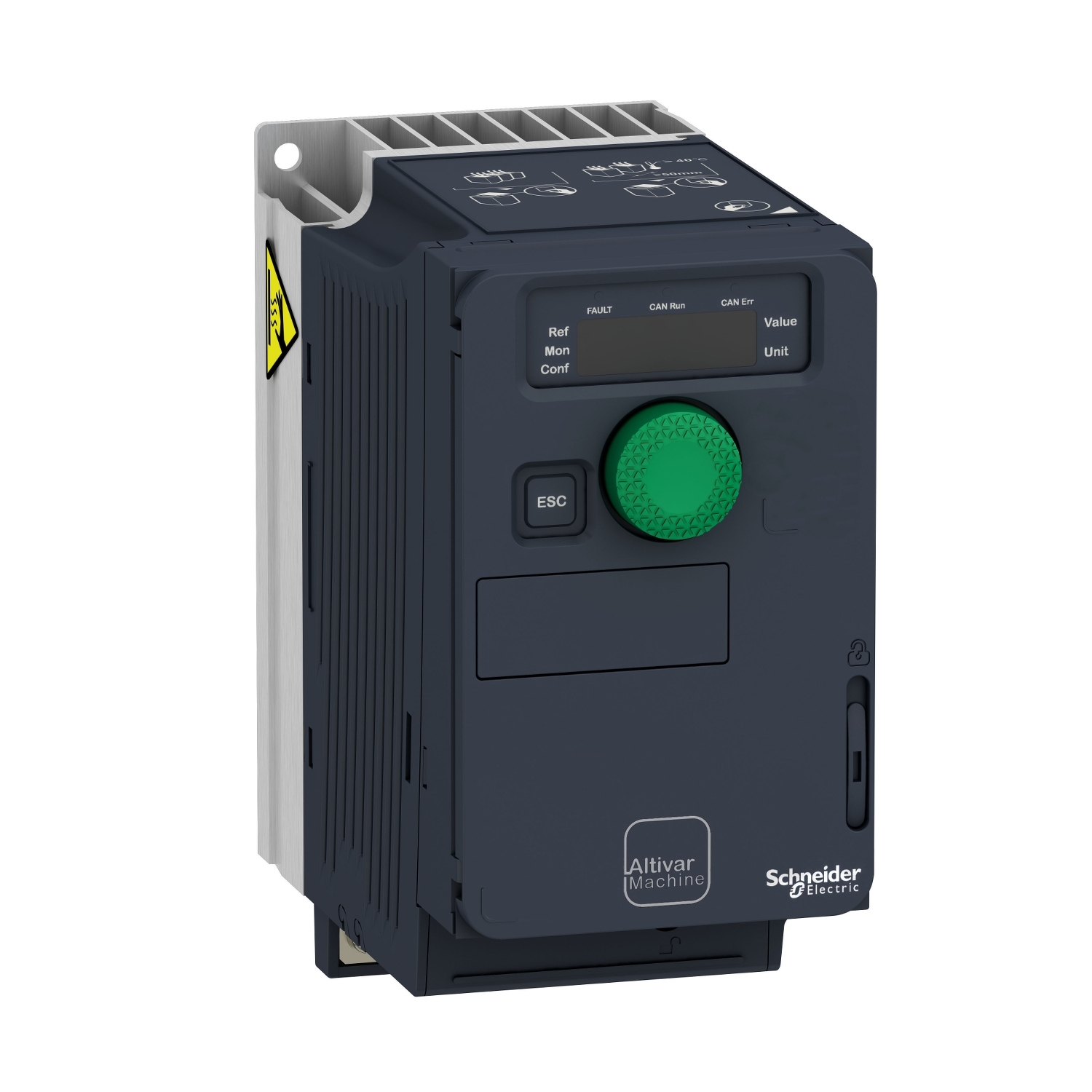

Il variatore di velocità Altivar Machine ATV320U07M2C di Schneider Electric è progettato per alimentare motori sincroni e asincroni trifase con una potenza nominale fino a 0,75 kW (1 HP) e una tensione di alimentazione da 200 a 240 V in monofase. Questo dispositivo è ideale per applicazioni industriali e commerciali semplici, come macchine per imballaggio, movimentazione dei materiali, attuatori meccanici e dispositivi di sollevamento. Il suo design compatto consente l’installazione verticale all’interno dei telai delle macchine, ottimizzando lo spazio disponibile. Inoltre, offre connettività avanzata tramite protocolli come CANopen e Modbus, facilitando l’integrazione nelle architetture di automazione senza necessità di apparecchiature di rete aggiuntive.

Specifiche Tecniche

– Potenza nominale: 0,75 kW (1 HP)
– Tensione di alimentazione: 200-240 V monofase
– Corrente di uscita nominale: 4,8 A
– Frequenza di rete: 50/60 Hz
– Numero di fasi in ingresso: 1
– Numero di fasi in uscita: 3
– Frequenza massima di uscita: 599 Hz
– Tensione massima di uscita: 240 V
– Numero di ingressi analogici: 3
– Numero di ingressi digitali: 6
– Numero di uscite analogiche: 1
– Numero di uscite digitali: 1
– Numero di interfacce seriali RS485: 1
– Numero di altre interfacce hardware: 1
– Supporto protocolli di comunicazione: CANopen, Modbus, EtherNet/IP, DeviceNet, PROFINET IO, PROFIBUS
– Dimensioni (L x A x P): 72 mm x 143 mm x 138 mm
– Grado di protezione: IP20
– Temperatura operativa: fino a 60°C senza necessità di raffreddamento aggiuntivo
– Chopper di frenatura integrato: No
– Funzionamento a 4 quadranti: Sì
– Tipo di convertitore: Inverter a tensione impressa
– Impedenza ingresso analogico AI1: 30 kOhm
– Impedenza ingresso analogico AI2: 30 kOhm
– Impedenza ingresso analogico AI3: 250 Ohm
– Impedenza uscita analogica AQ1: 470 Ohm (tensione), 800 Ohm (corrente)
– Precisione ingresso analogico AI1, AI2, AI3: ±0,5% a 25°C, ±0,7% da -10 a 60°C
– Precisione uscita analogica AQ1: ±1% a 25°C, ±2% da -10 a 60°C
– Durata elettrica relè: 100.000 cicli
– Materiale involucro: Plastica
– Funzioni di sicurezza integrate: Safe Torque Off (STO), Safe Stop 1 (SS1), Safely Limited Speed (SLS)
– Conformità EMC: Sì
– Applicazioni industriali: Sì
– Applicazioni residenziali e commerciali: No
– Consumo energetico: 45 W (autoraffreddato a 200 V, frequenza di commutazione 4 kHz)
– Capacità del link DC: 1120 µF
– Corrente di linea: 4 A a 200 V (impiego pesante), 8,4 A a 240 V (impiego pesante)
– Corrente di ingresso massima per fase: 0,4167 A
– Potenza apparente: 2,0 kVA a 240 V (impiego pesante)
– Frequenza di commutazione: 2-16 kHz regolabile, 4-16 kHz con fattore di declassamento
– Frequenza di commutazione nominale: 4 kHz
– Frenatura di arresto: Con iniezione CC
– Massima corrente di commutazione relè: 3 A a 250 V AC, 3 A a 30 V DC
– Corrente minima di commutazione relè: 5 mA a 24 V DC
– Protocollo encoder: RS 422
– Porta computer: Sì
– Interfaccia ottica presente: No
– Metodo di accesso: Slave CANopen
– Numero di interfacce HW parallele: 0
– Numero di interfacce HW Industrial Ethernet: 0
– Numero di interfacce HW PROFINET: 0
– Numero di interfacce HW seriali RS232: 0
– Numero di interfacce HW seriali RS422: 0
– Numero di interfacce HW seriali RS485: 1
– Numero di interfacce HW seriali TTY: 0
– Numero di interfacce HW USB: 0
– Numero di interfacce HW altre: 1
– Supporta protocollo per AS-Interface Safety at Work: No
– Supporta protocollo per ASI: No
– Supporta protocollo per SUCONET: No
– Supporta protocollo per BACnet: No
– Supporta protocollo per CAN: Sì
– Supporta protocollo per Data-Highway: No
– Supporta protocollo per DeviceNet: Sì
– Supporta protocollo per DeviceNet Safety: No
– Supporta protocollo per EtherNet/IP: Sì
– Supporta protocollo per Foundation Fieldbus: No
– Supporta protocollo per INTERBUS: No
– Supporta protocollo per INTERBUS-Safety: No
– Supporta protocollo per KNX: No
– Supporta protocollo per LON: No
– Supporta protocollo per MODBUS: Sì
– Supporta protocollo per altri sistemi bus: Sì
– Supporta protocollo per PROFIBUS: Sì
– Supporta protocollo per PROFINET CBA: No
– Supporta protocollo per PROFINET IO: Sì
– Supporta protocollo per PROFIsafe: No
– Supporta protocollo per SafetyBUS P: No
– Supporta protocollo per SERCOS: No
– Supporta protocollo per TCP/IP: Sì
– Funzionamento a 4 quadranti possibile: Sì
– Profilo di controllo motore asincrono: Rapporto tensione/frequenza, 5 punti; Controllo vettoriale senza sensore, standard; Rapporto tensione/frequenza – Risparmio energetico, quadratico U/f; Controllo vettoriale senza sensore – Risparmio energetico; Rapporto tensione/frequenza, 2 punti
– Profilo di controllo motore sincrono: Controllo vettoriale senza sensore
– Massima frequenza di uscita: 0,599 kHz
– Sovracoppia transitoria: 170…200% di coppia motore nominale
– Rampe accelerazione/decelerazione: Lineare; USCUS; Commutazione rampa; Adattamento rampa accelerazione/decelerazione; Arresto automatico accelerazione/decelerazione con iniezione DC
– Compensazione slittamento motore: Qualsiasi carico automatico; Regolabile 0…300%; Non disponibile nel rapporto tensione/frequenza (2 o 5 punti)
– Frequenza di commutazione: 2…16 kHz regolabile; 4…16 kHz con fattore di declassamento
– Frequenza di commutazione nominale: 4 kHz
– Frenatura di arresto: Con iniezione CC
– Chopper di frenatura integrato: Sì
– Massima corrente di commutazione: 3 A a 250 V AC
