Descrizione del Prodotto

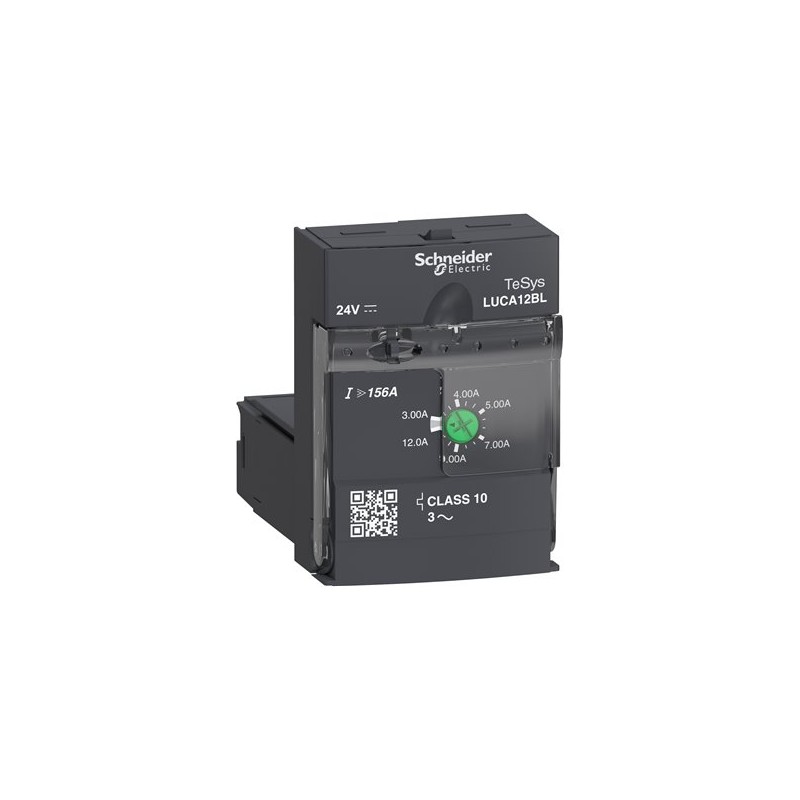

L’unità di controllo standard TeSys U LUCA12BL di Schneider Electric è progettata per essere inserita nelle basi di potenza LUB12, LUB32 e LUB38, formando così un controller per avviatori TeSys U. È adatta per applicazioni con motori trifase fino a 5,5 kW a 400 V, offrendo una protezione completa grazie a un intervallo di corrente nominale regolabile da 3 a 12 A. La classe di intervento per sovraccarico è 10, con protezione contro cortocircuiti fino a 13 volte la corrente nominale massima (Irmax), sovracorrenti fino a 14,2 volte Ir, perdita di fase e guasti di isolamento. L’unità opera con una tensione di controllo di 24 V CC, utilizzando i morsetti di controllo A1/A2 situati nella base di potenza. È certificata per l’uso in combinazione con una base di potenza LUB secondo gli standard IEC, UL, CSA, CCC, EAC e Marine.
Caratteristiche Tecniche
– Intervallo di regolazione dello sganciatore di sovraccarico: 3…12 A
– Corrente nominale permanente (Iu): 12 A
– Numero di poli: 3
– Funzione dell’attivatore di cortocircuito: Non ritardato
– Con funzione di protezione dalle dispersioni verso terra: Sì
– Esecuzione protezione motore: Sganciatore termico/magnetico
– Tensione di alimentazione pilota nominale (Us) per CC: 24 V
– Tipo di tensione per l’azionamento: CC
– Valore iniziale del campo di regolazione dell’attivatore di cortocircuito non ritardato: 156 A
– Valore finale del campo di regolazione dell’attivatore di cortocircuito non ritardato: 156 A
Dimensioni e Peso
– Larghezza: 45 mm
– Altezza: 66 mm
– Profondità: 60 mm
– Peso: 135 g
Certificazioni
– Certificazioni: CE, UL, CSA, CCC, EAC, ASEFA, ATEX, Marine
– Grado di protezione (IP): IP20, IP40
Note
– Serie: TeSys Ultra
– Produttore: Schneider Electric
