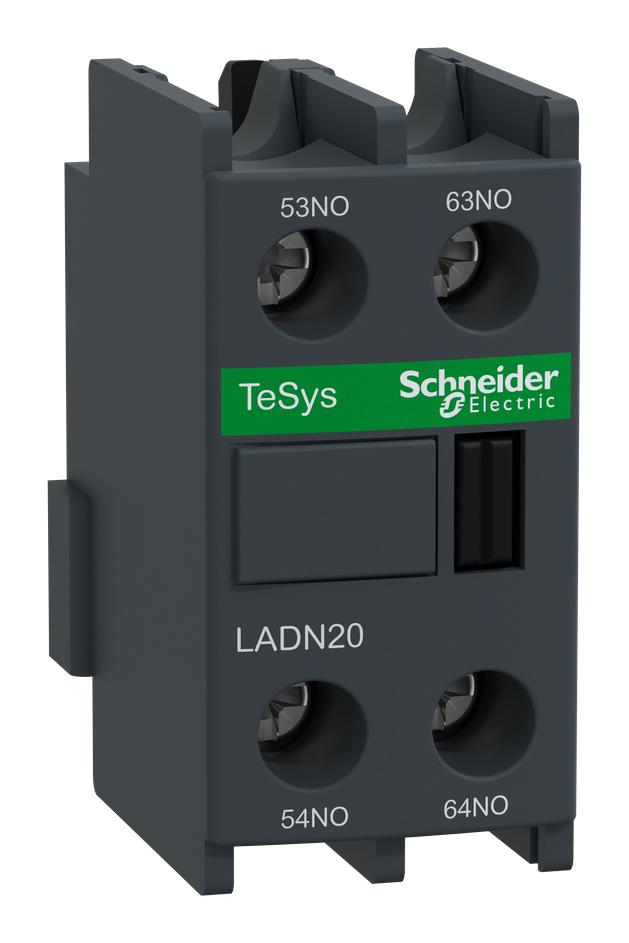

SCHNEIDER LADN20

Descrizione del Prodotto

Il LADN20 è un blocco di contatti ausiliari della serie TeSys Deca di Schneider Electric, progettato per l’installazione frontale su contattori delle serie TeSys D e TeSys F. Dispone di 2 contatti normalmente aperti (2NO) e terminali a vite per una connessione sicura.

Caratteristiche Principali

– **Configurazione dei contatti:** 2NO

– **Montaggio:** Frontale

– **Terminali:** A vite

– **Tensione nominale di isolamento (Ui):** 690 V AC conforme a IEC 60947-5-1

– **Corrente termica convenzionale in aria libera (Ith):** 10 A a 60°C

– **Durata meccanica:** 30 milioni di cicli

– **Grado di protezione:** IP20 conforme a IEC 60529

– **Temperatura di funzionamento:** da -5°C a 60°C

– **Compatibilità:** Contattori delle serie TeSys D (LC1D, CAD) e TeSys F (LC1F, CR1F)

Specifiche Elettriche

– **Tensione nominale di esercizio (Ue):** 690 V AC, 25…400 Hz

– **Corrente nominale di esercizio (Ie):**

– 6 A a 120 V AC-15

– 1,04 A a 690 V AC-15

– 0,55 A a 125 V DC-13

– 0,1 A a 600 V DC-13

– **Tensione minima di commutazione:** 17 V

– **Corrente minima di commutazione:** 5 mA

– **Tempo di non sovrapposizione:** 1,5 ms all’attivazione e disattivazione senza sovrapposizione tra contatti NC e NO

Specifiche Meccaniche

– **Altezza:** 48 mm

– **Larghezza:** 26 mm

– **Profondità:** 42 mm

– **Colore:** Grigio scuro

Certificazioni e Conformità

– **Standard:** UL 60947-5-1, CSA C22.2 No 60947-5-1, GB/T 14048.5, EN 50012

– **Certificazioni:** CB, UL, CSA, CCC, EAC, UKCA

– **Conformità RoHS:** Sì

Informazioni Ambientali

– **Temperatura di stoccaggio:** da -60°C a 80°C

– **Altitudine operativa:** fino a 3000 m

– **Trattamento protettivo:** TH conforme a IEC 60068

Note Aggiuntive

Il LADN20 è progettato per garantire un’installazione semplice e un funzionamento affidabile in applicazioni industriali, offrendo una soluzione efficace per l’espansione delle funzionalità dei contattori TeSys.
