SCHNEIDER LADN22

Descrizione del Prodotto

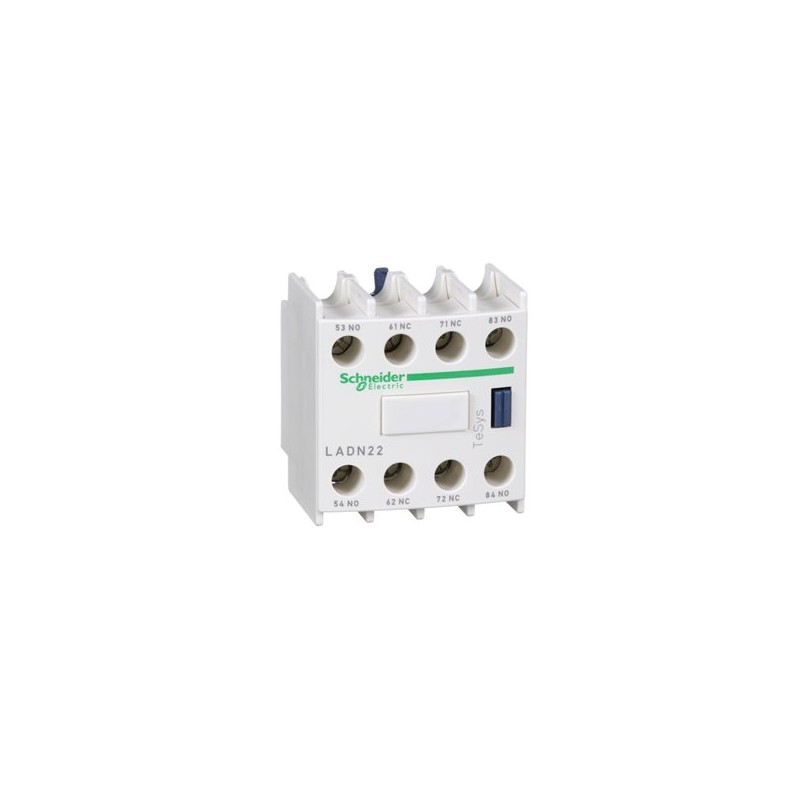

Il LADN22 è un blocco contatti ausiliari della serie TeSys D di Schneider Electric, progettato per l’installazione frontale su contattori TeSys D e TeSys F. Dispone di 2 contatti normalmente aperti (NO) e 2 contatti normalmente chiusi (NC) con funzionamento istantaneo. È adatto per applicazioni di sicurezza grazie ai contatti NC a specchio certificati.

Caratteristiche Principali

– Composizione dei contatti: 2 NO + 2 NC

– Corrente termica nominale (Ith): 10 A a 60°C

– Tensione nominale di isolamento (Ui): 690 V secondo IEC 60947-5-1

– Tensione nominale di funzionamento (Ue): 690 V AC 25…400 Hz

– Corrente nominale di funzionamento (Ie):

– 6 A a 120 V AC-15

– 1,04 A a 690 V AC-15

– 0,55 A a 125 V DC-13

– 0,1 A a 600 V DC-13

– Durata meccanica: 30 milioni di cicli

– Grado di protezione: IP20 secondo IEC 60529

– Temperatura di funzionamento: da -5°C a 60°C

– Temperatura di stoccaggio: da -60°C a 80°C

– Altitudine operativa: fino a 3000 m

Connessioni e Installazione

– Tipo di montaggio: frontale

– Terminali a vite compatibili con:

– 1 cavo flessibile con capocorda: 1…4 mm²

– 1 cavo flessibile senza capocorda: 1…4 mm²

– 2 cavi flessibili con capocorda: 1…2,5 mm²

– 2 cavi flessibili senza capocorda: 1…4 mm²

– 1 cavo rigido senza capocorda: 1…4 mm²

– 2 cavi rigidi senza capocorda: 1…4 mm²

– Coppia di serraggio: 1,7 Nm con cacciavite piatto Ø 6 mm, Philips n. 2 o Pozidriv n. 2

Certificazioni e Conformità

– Certificazioni: CB, UL, CSA, CCC, UKCA

– Standard: EN/IEC 60947-5-1, GB/T 14048.5

– Conformità ambientale: Green Premium (RoHS/REACH)

Dimensioni e Peso

– Altezza: 48 mm

– Larghezza: 44 mm

– Profondità: 42 mm

– Peso netto: 0,05 kg

Note Aggiuntive

– Tempo di non sovrapposizione: 1,5 ms all’eccitazione e diseccitazione senza sovrapposizione tra contatti NC e NO

– Resistenza di isolamento: > 10 MΩ

– Corrente minima di commutazione: 5 mA

– Tensione minima di commutazione: 17 V
