SCHNEIDER LUCA12B

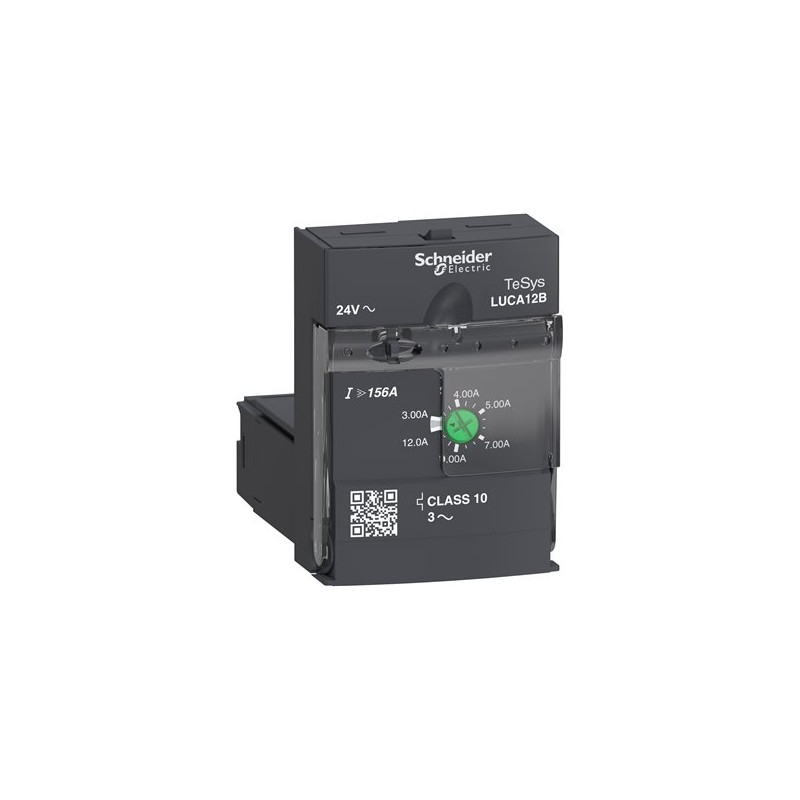

Descrizione del Prodotto

L’unità di controllo standard TeSys U LUCA12B di Schneider Electric è progettata per essere inserita nelle basi di potenza LUB12, LUB32 e LUB38, formando così un controller per avviatori TeSys U. È adatta per applicazioni con motori trifase fino a 5,5 kW a 400 V, offrendo una protezione completa grazie a una corrente nominale regolabile tra 3 e 12 A. Le protezioni includono sovraccarico (classe di intervento 10), cortocircuito (fino a 13 volte la corrente nominale massima), sovracorrente (fino a 14,2 volte la corrente nominale), perdita di fase e guasto di isolamento. L’unità opera con una tensione di controllo di 24 V AC, utilizzando i morsetti A1/A2 situati nella base di potenza. È certificata per l’uso in combinazione con una base di potenza LUB secondo gli standard IEC, UL, CSA, CCC, EAC e per applicazioni marine.

Caratteristiche Tecniche

– Intervallo di regolazione dello sganciatore di sovraccarico: 3…12 A
– Corrente nominale permanente (Iu): 12 A
– Numero di poli: 3
– Funzione dell’attivatore di cortocircuito: Non ritardato
– Con funzione di protezione dalle dispersioni verso terra: Sì
– Esecuzione protezione motore: Sganciatore termico/magnetico
– Valore iniziale e finale del campo di regolazione dell’attivatore di cortocircuito non ritardato: 156 A
– Tipo di tensione per l’azionamento: AC
– Tensione di alimentazione pilota nominale (Us) per AC 50/60 Hz: 24 V
– Tipo di fissaggio: Innesto (lato anteriore)
– Trattamento di protezione: TH conforme a IEC 60068
– Temperatura ambiente operativa: -25/+70 °C
– Temperatura di stoccaggio: -40/+85 °C
– Altitudine di funzionamento: Fino a 2000 m
– Immunità ai campi radioelettrici: 10V conforme a IEC 61000-4-6
– Immunità alle microinterruzioni: 3 ms
– Immunità ai picchi di tensione: 70% / 500 ms conforme a IEC 61000-4-11
– Potenza motore in kW:
– 5,5 kW a 400…440 V AC 50/60 Hz
– 5,5 kW a 500 V AC 50/60 Hz
– 9 kW a 690 V AC 50/60 Hz
– Classe di sgancio per sovraccarico termico: Classe 10 conforme a IEC 60947-6-2 e UL 508
– Grado di protezione IP:
– IP20 pannello frontale e terminali cablati conforme a IEC 60947-1
– IP20 altri lati conforme a IEC 60947-1
– IP40 pannello frontale esterno all’area di connessione conforme a IEC 60947-1
– Resistenza al fuoco:
– 960 °C parti che supportano componenti sotto tensione conforme a IEC 60695-2-12
– 650 °C conforme a IEC 60695-2-12
– Tenuta agli urti:
– 10 gn poli di alimentazione aperti conforme a IEC 60068-2-27
– 15 gn poli di alimentazione chiusi conforme a IEC 60068-2-27
– Resistenza alle vibrazioni:
– 2 gn 5…300 Hz poli di alimentazione aperti conforme a IEC 60068-2-6
– 4 gn 5…300 Hz poli di alimentazione chiusi conforme a IEC 60068-2-6
– Resistenza alle scariche elettrostatiche:
– 8 kV livello 3 all’aria aperta conforme a IEC 61000-4-2
– 8 kV livello 4 su contatto conforme a IEC 61000-4-2
– Onda d’urto non dissipativa:
– 1 kV modalità seriale conforme a IEC 60947-6-2
– 2 kV modo comune conforme a IEC 60947-6-2
– Limiti tensione circuito di controllo:
– 20…26,5 V per AC circuito 24 V in funzionamento
– 14,5 V per AC circuito 24 V diseccitazione
– Consumo tipico di corrente:
– 140 mA a 24 V AC I massimo durante la chiusura con LUB12
– 220 mA a 24 V AC I massimo durante la chiusura con LUB32
– 220 mA a 24 V AC I massimo durante la chiusura con LUB38
– 70 mA a 24 V AC I rms fissato con LUB12
– 90 mA a 24 V AC I rms fissato con LUB32
– 90 mA a 24 V AC I rms fissato con LUB38
– Dissipazione di calore:
– 2 W per circuito di controllo con LUB12
– 3 W per circuito di controllo con LUB32
– 3 W per circuito di controllo con LUB38
– Tempo di funzionamento:
– 35 ms apertura con LUB12 per circuito di controllo
– 35 ms apertura con LUB32 per circuito di controllo
– 35 ms apertura con LUB38 per circuito di controllo
– 70 ms chiusura con LUB12 per circuito di controllo
– 70 ms chiusura con LUB32 per circuito di controllo
– 70 ms chiusura con LUB38 per circuito di controllo
– Norme:
– EN 60947-6-2
– IEC 60947-6-2
– UL 60947-4-1, con allargatore di fase
– CSA C22.2 No 60947-4-1, con allargatore di fase
– Tensione nominale di isolamento [Ui]:
– 690 V conforme a IEC 60947-6-2
– 600 V conforme a UL 60947-4-1
– 600 V conforme a CSA C22.2 No 60947-4-1
– Separazione sicura del circuito:
– 400 V SELV tra circuiti ausiliari e di controllo conforme a IEC 60947-1
– 400 V SELV tra circuito ausiliario o di controllo e circuito principale conforme a IEC 60947-1
– Dimensioni e peso:
– Larghezza: 45 mm
– Altezza: 66 mm
– Profondità: 60 mm
– Peso: 135 grammi
