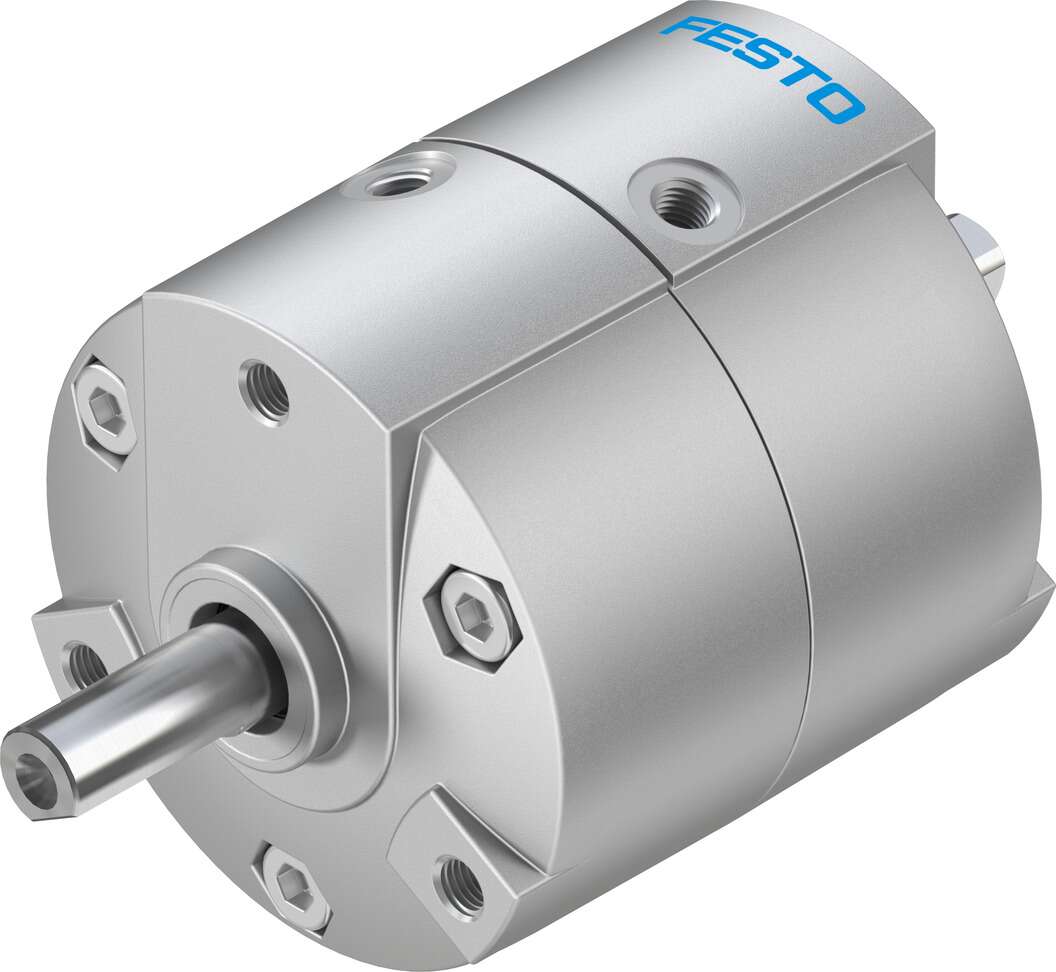

FESTO 1845714

Descrizione del Prodotto

L’attuatore rotante semirotativo Festo DRVS-16-180-P (codice prodotto 1845714) è progettato per applicazioni che richiedono movimenti rotatori precisi e affidabili. Questo attuatore a doppio effetto utilizza un sistema a paletta rotante per fornire una rotazione controllata fino a 180 gradi.

Specifiche Tecniche

– Dimensione: 16 mm
– Angolo di rotazione: 0° – 180°
– Angolo di ammortizzazione: 0,5°
– Ammortizzazione: Anelli/paracolpi elastici su entrambi i lati
– Posizione di montaggio: Qualsiasi
– Principio di funzionamento: Doppio effetto
– Struttura: Paletta rotante
– Rilevamento della posizione: Per sensore di prossimità
– Varianti: Albero con spina
– Pressione di esercizio: 2,5 – 8 bar
– Frequenza massima di rotazione a 6 bar: 3 Hz
– Fluido operativo: Aria compressa secondo ISO 8573-1:2010 [7:4:4]
– Informazioni sul fluido operativo e di pilotaggio: Funzionamento lubrificato possibile (richiesto per operazioni successive)
– Classe di resistenza alla corrosione KBK: 1 – Basso stress da corrosione
– Temperatura ambiente: 0°C – 60°C
– Forza assiale massima: 25 N
– Forza radiale massima: 30 N
– Coppia teorica a 6 bar: 2,00 Nm
– Momento d’inerzia di massa ammesso: 0,01000 kg·m²
– Peso del prodotto: 270 g
– Tipo di montaggio: Con filettatura interna
– Connessione pneumatica: M5
– Informazioni sui materiali: Conforme RoHS
– Materiale dell’albero di trasmissione: Acciaio nichelato
– Materiale delle guarnizioni: TPE-U(PU)
– Materiale della carcassa: Alluminio pressofuso, verniciato

Caratteristiche Principali

– Design Compatto: L’attuatore presenta un design moderno e compatto, ideale per applicazioni con spazio limitato.
– Angolo di Rotazione Fisso: L’angolo di rotazione è fisso a 180°, ma può essere regolato con l’ausilio di accessori.
– Protezione: La carcassa è protetta contro spruzzi d’acqua e polvere, garantendo una lunga durata operativa.
– Installazione Rapida: Progettato per un’installazione semplice e veloce, con funzionamento affidabile tramite un unico pulsante.
– Rilevamento della Posizione: Le posizioni finali dell’angolo di rotazione possono essere insegnate premendo un pulsante, con rilevamento della posizione robusto e senza contatto.

Applicazioni Tipiche

Questo attuatore è adatto per applicazioni che richiedono movimenti rotatori precisi, come sistemi di automazione industriale, macchine per l’imballaggio e dispositivi di posizionamento.

Documentazione e Risorse

Per ulteriori dettagli tecnici, è possibile consultare la documentazione ufficiale fornita da Festo. ([festo.com](https://www.festo.com/it/it/e/supporto/documentazione-tecnica-id_1907109/?utm_source=openai))
