SICK 6052383

Descrizione del Prodotto

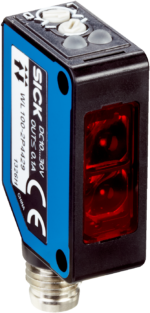

Il sensore fotoelettrico miniaturizzato SICK WL100-2N4429 (codice prodotto 6052383) è progettato per applicazioni industriali che richiedono rilevamento preciso e affidabile. Utilizza il principio di rilevamento fotoelettrico a riflessione con doppia lente, rendendolo ideale per la rilevazione di oggetti trasparenti.

Caratteristiche Principali

• Principio di rilevamento: Sensore fotoelettrico a riflessione con doppia lente
• Dimensioni (L x A x P): 11 mm x 31 mm x 20 mm
• Design della custodia (emissione luminosa): Rettangolare
• Distanza di rilevamento massima: 0,01 m … 3 m
• Distanza di rilevamento: 0,01 m … 2,5 m
• Tipo di luce: Luce rossa visibile
• Sorgente luminosa: LED
• Dimensione del punto luminoso (distanza): Ø 140 mm (a 2 m)
• Lunghezza d’onda: 632 nm
• Regolazione: Potenziometro (Sensibilità)
• Applicazioni speciali: Rilevamento di oggetti trasparenti

Specifiche Meccaniche/Elettroniche

• Tensione di alimentazione: 10 V DC … 30 V DC
• Ripple: ± 10%
• Consumo di corrente: 30 mA
• Uscita di commutazione: NPN
• Modalità di commutazione: Commutazione luce/buio
• Selettore modalità di commutazione: Selezionabile tramite interruttore rotativo luce/buio
• Tensione del segnale NPN HIGH/LOW: Circa V_S / < 1,8 V
• Corrente di uscita I_max: ≤ 100 mA
• Tempo di risposta: ≤ 0,5 ms
• Frequenza di commutazione: 1.000 Hz
• Attenuazione lungo il fascio luminoso: ≥ 20%
• Tipo di connessione: Connettore maschio M8, 4 pin
• Protezione del circuito: A (protezione contro l’inversione di polarità), B (protezione contro l’inversione di polarità dell’uscita), D (protezione contro sovracorrente e cortocircuito delle uscite)
• Classe di protezione: III
• Materiale della custodia: Plastica, ABS/PC/POM
• Materiale delle ottiche: Plastica, PMMA
• Grado di protezione: IP67
• Temperatura ambiente di funzionamento: –25 °C … +55 °C
• Temperatura ambiente di stoccaggio: –40 °C … +70 °C

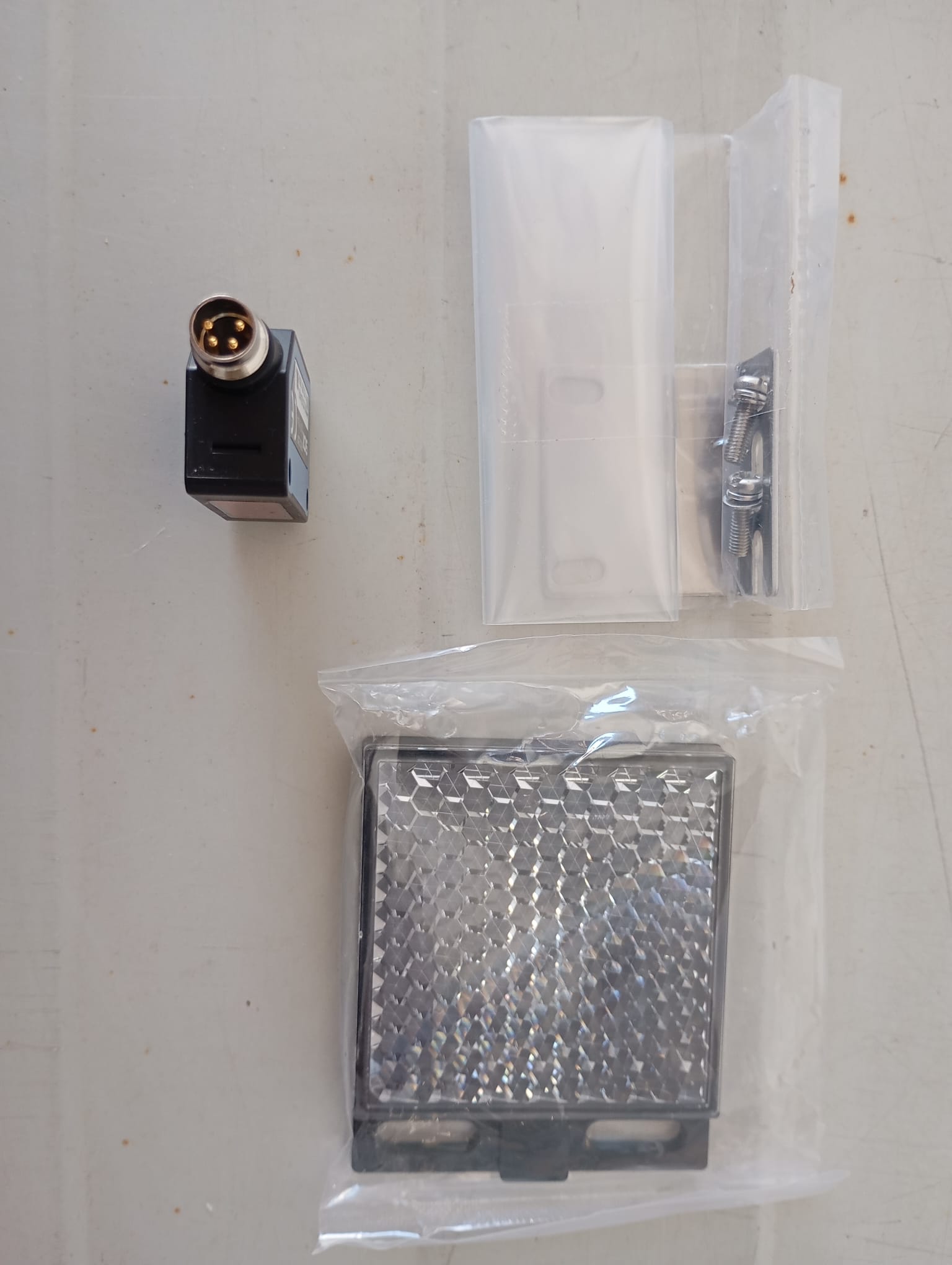

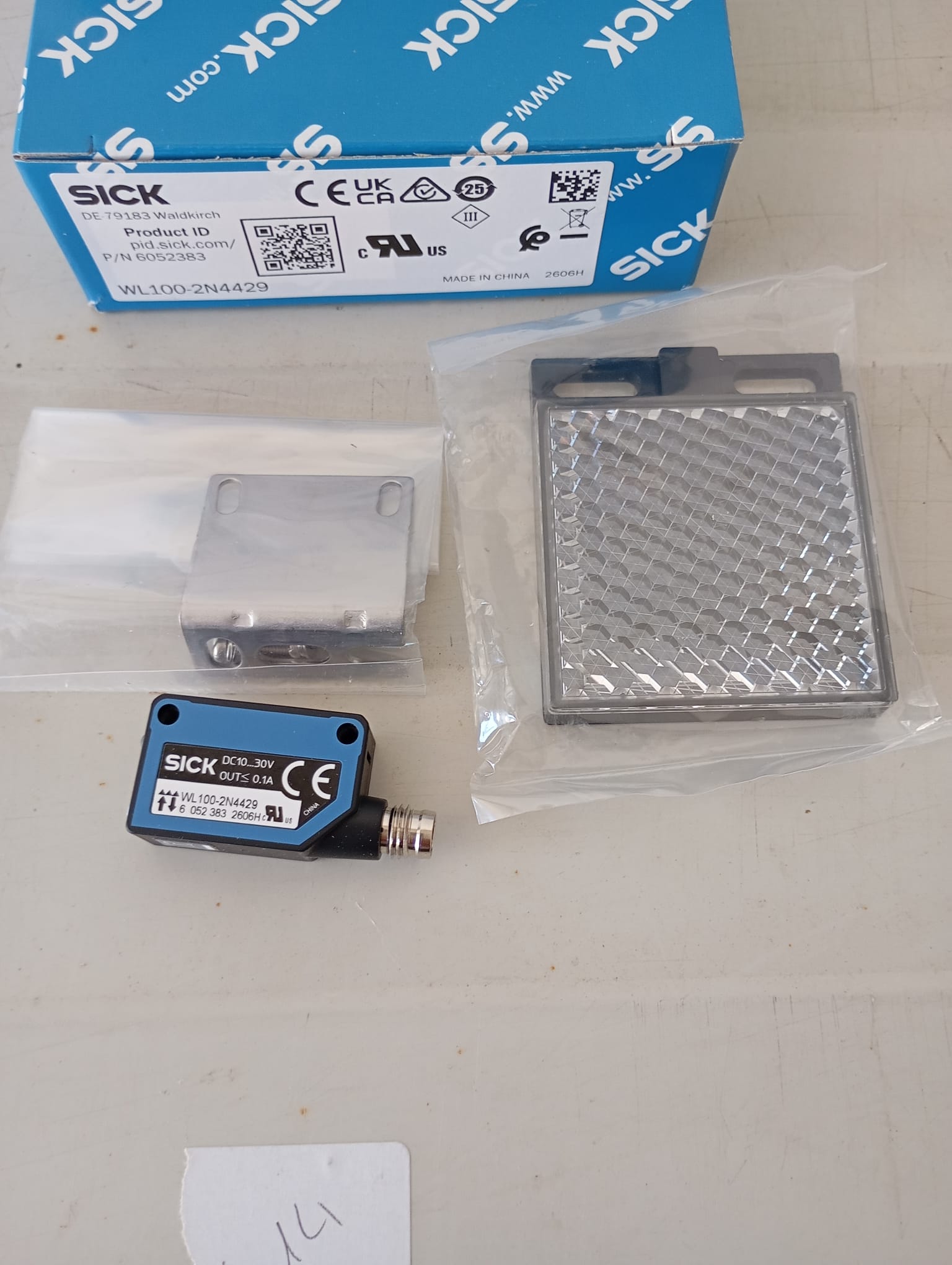

Accessori Inclusi

• Staffa di montaggio BEF-W100-A
• Riflettore P250

Applicazioni

Il sensore WL100-2N4429 è particolarmente adatto per il rilevamento di oggetti trasparenti in ambienti industriali, garantendo prestazioni affidabili anche in condizioni difficili.

Note

• La distanza di rilevamento massima è ottenuta utilizzando il riflettore PL80A.
• La durata media del LED è di 100.000 ore a T_U = +25 °C.
