SICK 1052438

Descrizione del Prodotto

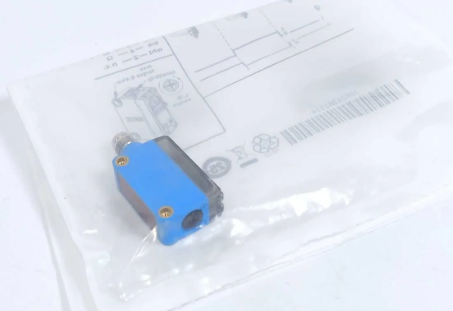

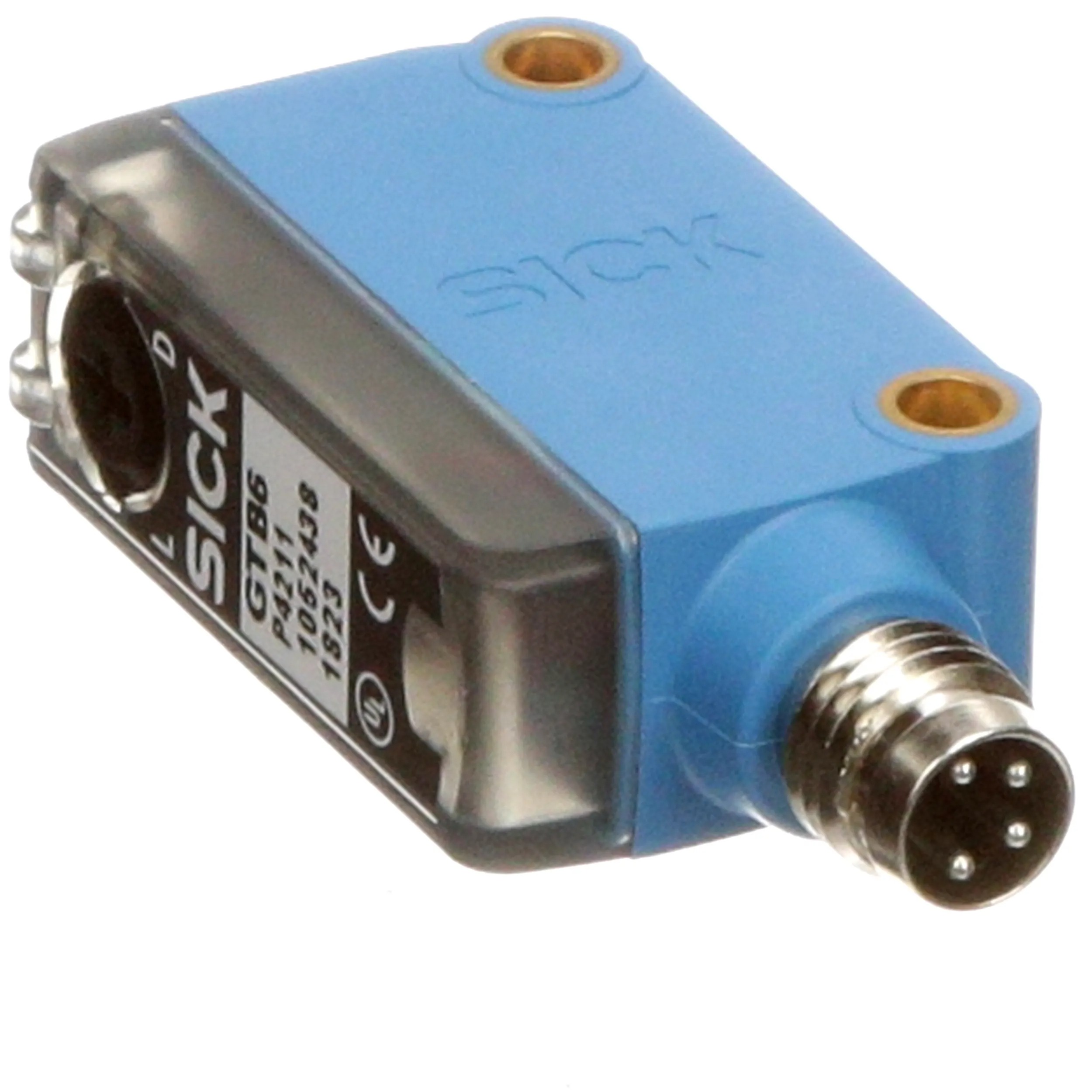

Il sensore fotoelettrico di prossimità SICK 1052438, modello GTB6-P4211, è progettato per applicazioni industriali che richiedono un rilevamento preciso con soppressione dello sfondo.

Principio di Funzionamento

Sensore fotoelettrico di prossimità con soppressione dello sfondo.

Gamma di Rilevamento

35 mm … 140 mm.

Gamma di Rilevamento Massima

5 mm … 250 mm (oggetto con riflettanza del 90% secondo DIN 5033).

Sorgente Luminosa

LED PinPoint con lunghezza d’onda di 650 nm.

Dimensione del Punto Luminoso

Ø 6 mm a 100 mm di distanza.

Regolazione

Spindle meccanico, 5 giri.

Tensione di Alimentazione

10 V DC … 30 V DC.

Ripple

± 10%.

Consumo di Corrente

≤ 30 mA (senza carico).

Tipo di Uscita

PNP.

Modalità di Commutazione

Selezionabile tra On al buio e On alla luce tramite selettore.

Corrente di Uscita Massima

≤ 100 mA (a Uv > 24 V, IA max. = 50 mA).

Tempo di Risposta

< 625 µs.

Frequenza di Commutazione

1.000 Hz.

Tipo di Connessione

Connettore M8, 4 poli.

Protezione del Circuito

A (protezione contro l’inversione di polarità), B (protezione contro l’inversione di polarità di ingressi e uscite), D (protezione contro sovracorrente e cortocircuito delle uscite).

Classe di Protezione

III.

Materiale della Custodia

Plastica ABS/PC.

Materiale delle Ottiche

Plastica PMMA.

Grado di Protezione

IP67.

Temperatura di Funzionamento

-25 °C … +55 °C.

Temperatura di Stoccaggio

-40 °C … +70 °C.

Dimensioni (L x A x P)

12 mm x 31,5 mm x 21 mm.

Peso

20 g.

Certificazioni

UL File No.: NRKH.E348498 & NRKH7.E348498.

Note

1) Valori limite quando operato in rete protetta da cortocircuito: max. 8 A.

2) Non deve superare o scendere al di sotto delle tolleranze Uv.

3) Senza carico.

4) A Uv > 24 V, IA max. = 50 mA.

5) Tempo di transito del segnale con carico resistivo.

6) Con rapporto luce/buio 1:1.

Applicazioni Tipiche

Rilevamento preciso di oggetti in applicazioni industriali con necessità di soppressione dello sfondo.

Accessori Consigliati

Cavi di connessione con connettore M8 a 4 poli.

Informazioni per l’Ordine

Codice prodotto: 1052438.

Modello: GTB6-P4211.

Note Aggiuntive

Per ulteriori dettagli, consultare la scheda tecnica ufficiale del prodotto.
