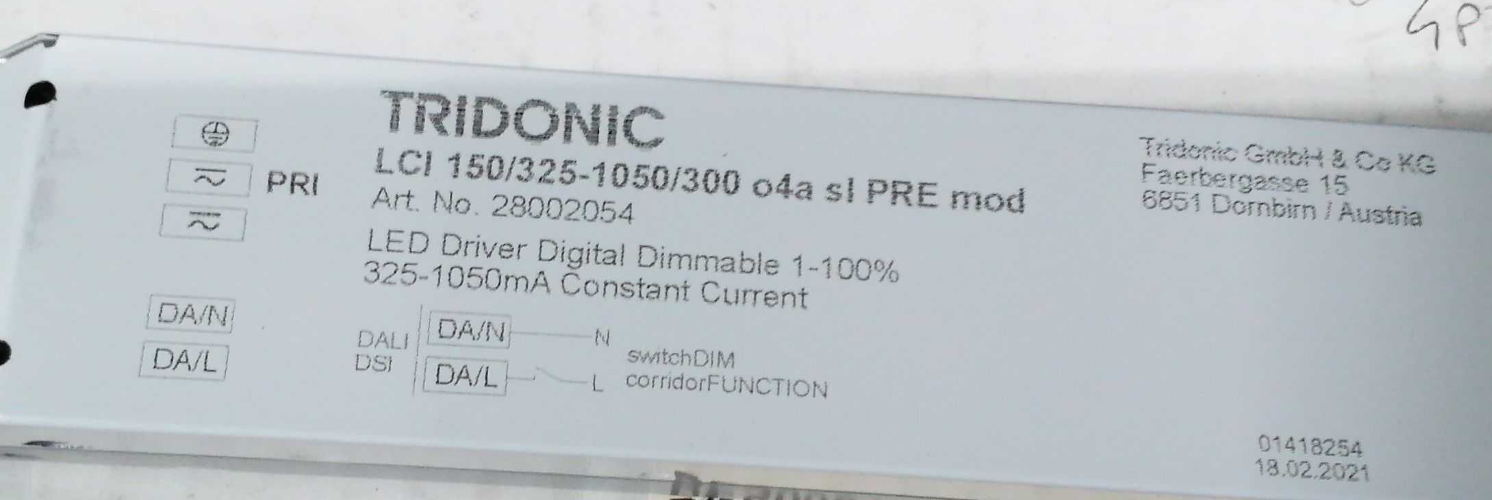

TRIDONIC 28002054

Descrizione del Prodotto

Il Tridonic 28002054 è un driver LED a corrente costante integrato, particolarmente adatto per applicazioni industriali in ambienti difficili con temperature elevate, come magazzini frigoriferi o fabbriche. Offre una gamma di dimmerazione dall’1 al 100% e una corrente di uscita regolabile tra 325 e 1.050 mA. La potenza massima di uscita è di 150 W. È progettato per resistere a picchi di tensione di rete fino a 4 kV e ha un intervallo di temperatura operativa esteso da -25 a +50 °C. La durata nominale è fino a 100.000 ore a una temperatura ambiente di 50 °C.

Proprietà dell’Involucro

Il driver è alloggiato in un involucro metallico bianco sottile con un grado di protezione IP20.

Interfacce

Include le seguenti interfacce:
– one4all (DALI-2 DT 6, DSI, switchDIM, corridorFUNCTION V2)
– ready2mains (configurazione e dimmerazione tramite rete)
– Morsetti a pressione a 0°

Funzioni

Le funzioni principali includono:
– Corrente di uscita regolabile in incrementi di 1 mA (tramite resistenza I-SELECT o eD)
– Supporto per DALI-2 parti 251 (Dati apparecchio), 252 (Report energetico) e 253 (Diagnostica e Manutenzione)
– Funzione di uscita luminosa costante (CLO)
– Fading all’accensione in modalità AC
– Intelligent Temperature Guard (protezione da sovratemperatura)
– Intelligent Voltage Guard (monitoraggio di sovratensione e sottotensione)
– Funzioni protettive contro sovratemperatura, cortocircuito, sovraccarico, funzionamento a vuoto e intervallo di tensione di ingresso
– Adatto per sistemi di illuminazione di emergenza conformi alla EN 50172

Vantaggi

I principali vantaggi sono:
– Finestra operativa orientata all’applicazione per massima compatibilità
– Risparmio energetico ottimale grazie a basse perdite in stand-by
– Configurazione flessibile tramite DALI, ready2mains e I-SELECT 2
– Smorzamento delle vibrazioni esteso
– Maggiore sicurezza grazie a un design robusto e test avanzati in condizioni estreme
– Alta affidabilità grazie alla selezione di componenti esclusivi

Applicazioni Tipiche

Ideale per l’illuminazione lineare/area in applicazioni industriali.

Specifiche Tecniche

– Tensione di alimentazione nominale: 220 – 240 V
– Intervallo di tensione AC: 198 – 264 V
– Intervallo di tensione DC: 176 – 280 V
– Frequenza di rete: 0 / 50 / 60 Hz
– Protezione da sovratensione: 320 V AC, 48 h
– Corrente nominale tipica (a 230 V, 50 Hz, pieno carico): 681 mA
– Corrente tipica (220 V, 0 Hz, pieno carico, livello di dimmerazione 15%): 119 mA
– Corrente di dispersione (a 230 V, 50 Hz, pieno carico): < 250 μA
– Potenza di ingresso massima: 157,1 W
– Efficienza tipica (a 230 V, 50 Hz, pieno carico): 95%
– Fattore di potenza (a 230 V, 50 Hz, pieno carico): 0,98
– Consumo di potenza in stand-by tipico: < 0,25 W
– Corrente di ingresso tipica in assenza di carico: 78 mA
– Potenza di ingresso tipica in assenza di carico: 0,54 W
– Corrente di spunto (picco / durata): 17,7 A / 162 μs
– THD (a 230 V, 50 Hz, pieno carico): < 4%
– Tempo di avvio (a 230 V, 50 Hz, pieno carico): < 0,6 s
– Tempo di avvio (modalità DC): < 0,4 s
– Tempo di commutazione (AC/DC): < 0,4 s
– Tempo di spegnimento (a 230 V, 50 Hz, pieno carico): < 2,4 ms
– Tolleranza della corrente di uscita: ± 3%
– Picco massimo della corrente di uscita (non ripetitivo): ≤ corrente di uscita + 30%
– Ripple di corrente LF in uscita (< 120 Hz): ± 2%
– P_ST_LM in uscita (a pieno carico): ≤ 1
– SVM in uscita (a pieno carico): ≤ 0,4
– Tensione di uscita massima (U-OUT): 350 V
– Intervallo di dimmerazione: 1 – 100%
– Capacità di sopportare sovratensioni di rete (tra L – N): 4 kV
– Capacità di sopportare sovratensioni di rete (tra L/N – PE): 4 kV
– Tensione di sovratensione sul lato di uscita (contro PE): 4 kV
– Tipo di protezione: IP20
– Durata fino a 100.000 h
– Dimensioni (L x P x A): 360 x 30 x 28 mm

Tipo e Sezione dei Cavi

Per il cablaggio, utilizzare fili solidi da 0,5 – 1,5 mm². Rimuovere 8 – 9 mm di isolamento dai cavi per garantire il corretto funzionamento dei morsetti.

Linee Guida per il Cablaggio

– Separare le linee secondarie dalle connessioni e linee di rete per ottenere buone prestazioni EMC.
– La lunghezza massima del cavo secondario è di 2 m (4 m circuito), applicabile sia all’uscita LED che a I-SELECT 2.
– Per buone prestazioni EMC, mantenere il cablaggio LED il più corto possibile.
– La commutazione secondaria non è consentita.
– Il driver LED non ha protezione contro l’inversione di polarità sul lato secondario. Una polarità errata può danneggiare i moduli LED senza protezione contro l’inversione di polarità.
– Un cablaggio errato del driver LED può causare malfunzionamenti o danni irreparabili.
– Con transitori di rete di 4 kV, possono verificarsi picchi di tensione fino a 4 kV contro PE all’uscita del driver LED. Questo deve essere considerato riguardo alla resistenza dielettrica del modulo LED (isolamento contro PE).
– Per evitare danni al driver, il cablaggio deve essere protetto contro cortocircuiti a terra (parti metalliche con spigoli vivi, clip metalliche per cavi, griglie, ecc.).

Garanzia

Il prodotto è coperto da una garanzia di 5 anni.

Note

Per ulteriori informazioni, consultare la documentazione tecnica disponibile sul sito ufficiale di Tridonic.
