ABB 1SAM201901R1003

Descrizione del Prodotto

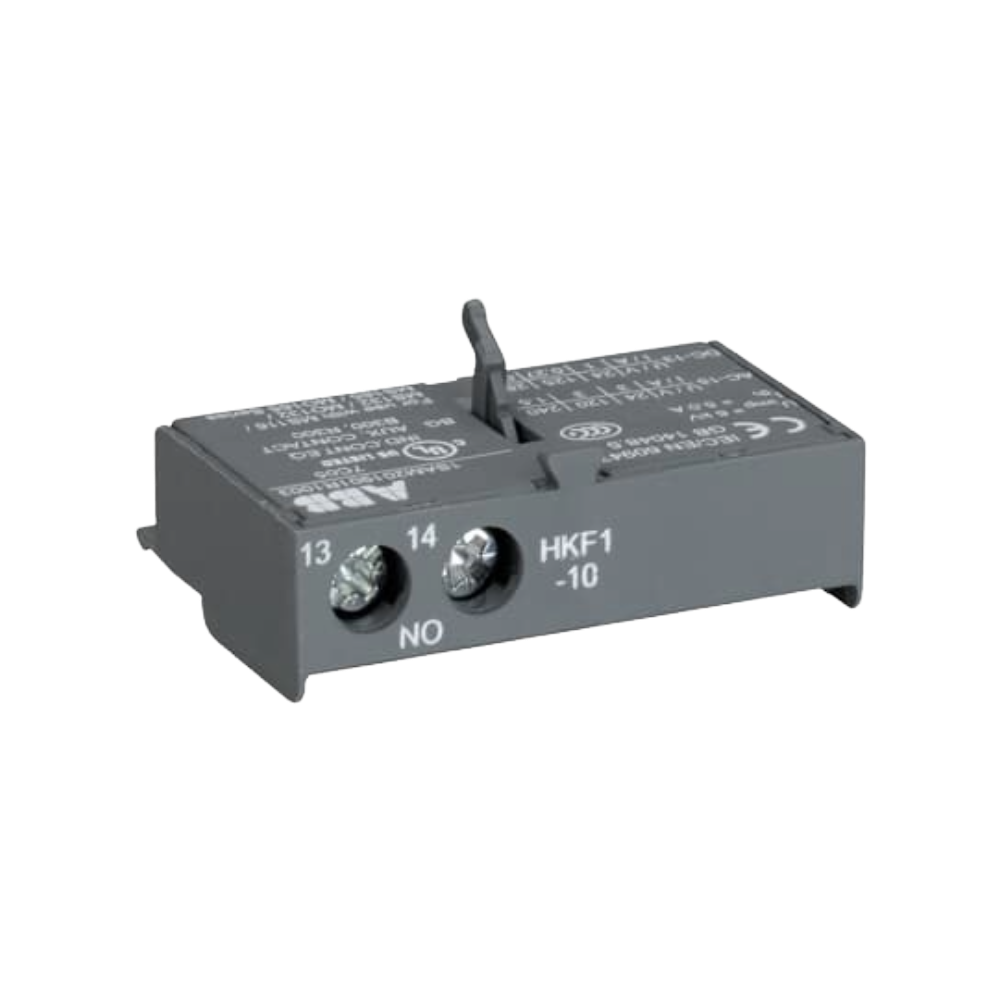

Il contatto ausiliario ABB HKF1-10, codice prodotto 1SAM201901R1003, è progettato per il montaggio frontale su salvamotori delle serie MS116, MS132, MO132, MS165 e MO165. Fornisce un contatto normalmente aperto (1NO) per l’espansione delle funzionalità di controllo.

Caratteristiche Tecniche

– Tensione Nominale di Funzionamento (Ue): 250 V
– Corrente Nominale di Funzionamento AC-15 (Ie):
– 24 V: 3 A
– 120 V: 3 A
– 240 V: 1,5 A
– Corrente Nominale di Funzionamento DC-13 (Ie):
– 24 V: 1 A
– 125 V: 0,27 A
– 250 V: 0,11 A
– Frequenza Nominale (f): Circuito ausiliario DC, 50 Hz, 60 Hz
– Tensione di Tenuta ad Impulso (Uimp): 6 kV
– Tensione Nominale di Isolamento (Ui): 250 V
– Grado di Protezione: IP20
– Durata Elettrica: 100.000 cicli
– Durata Meccanica: 100.000 cicli
– Capacità di Collegamento Circuito Ausiliario:
– Flessibile con capocorda: 1/2x 0,75 … 1,5 mm²
– Flessibile con capocorda isolato: 1/2x 0,75 … 1,5 mm²
– Flessibile: 1/2x 0,75 … 1,5 mm²
– Rigido: 1/2x 1,0 … 2,5 mm²
– Coppia di Serraggio: Circuito ausiliario 0,8 … 1,2 N·m
– Lunghezza di Spelatura del Cavo: Circuito ausiliario 8 mm
– Cacciavite Raccomandato: M3, Pozidriv 2
– Numero di Contatti Ausiliari NO: 1
– Norme di Riferimento: IEC/EN 60947-1, IEC/EN 60947-5-1, UL 60947-1, UL 60947-5-1, UL 508, CSA 22.2 No. 14

Caratteristiche Ambientali

– Temperatura Ambiente:
– In funzione: -25 … +60 °C
– In magazzino: -50 … +80 °C
– Resistenza agli Urti secondo IEC 60068-2-27: Impulso di 11 ms a 25g

Caratteristiche Tecniche UL/CSA

– Tensione Massima di Funzionamento UL/CSA: Circuito principale 250 V AC
– Capacità di Collegamento Circuito Ausiliario UL/CSA: Flessibile 1/2x 16-14 AWG, Stranded 1/2x 16-14 AWG
– Coppia di Serraggio UL/CSA: Circuito ausiliario 7 in·lb
– Classificazione del Contatto UL/CSA: B300, R300

Certificati e Dichiarazioni

– Certificato CCC: 1SAA963002-3804
– Dichiarazione di Conformità CE: 1SAD938500-0198, 1SAD938500-0197, 1SAD938510-0125, 1SAD938502-0190, 1SAD938501-0191, 1SAD938502-0188
– Certificato LR: 1SAA963001-0501, 1SAA963001-0502, 1SAA963000-0505, 1SAA918001-0501
– Informazioni RoHS: 1SAA963001-4409
– Certificato UL: UL_E137861

Informazioni sul Confezionamento

– Dimensioni Confezione Livello 1:
– Larghezza: 148 mm
– Profondità/Lunghezza: 36 mm
– Altezza: 50 mm
– Peso Lordo: 0,195 kg
– EAN: 4013614502637
– Unità: 10 pezzi
– Dimensioni Confezione Livello 2:
– Larghezza: 280 mm
– Profondità/Lunghezza: 395 mm
– Altezza: 210 mm
– EAN: 4013614522741

Classificazioni

– ETIM 5: EC000041 – Blocco contatti ausiliari
– ETIM 6: EC000041 – Blocco contatti ausiliari
– ETIM 7: EC000041 – Blocco contatti ausiliari
– eClass: 7.0 27371302
– UNSPSC: 39121521

ETIM per 1SAM201901R1003 – Comandi industriali a bassa tensione e apparecchiature di commutazione (EC000041)

– Numero di contatti come contatto in scambio (EF008257): 0
– Numero di contatti come contatto normalmente aperto (EF008256): 1
– Numero di contatti come contatto normalmente chiuso (EF008255): 0
– Numero di interruttori di segnalazione guasto (EF007613): 0
– Corrente nominale di funzionamento Ie a AC-15, 230 V (EF001385): 1,5 A
– Tipo di connessione elettrica (EF003961): Connessione a vite
– Modello (EF000010): Clip-on
– Metodo di montaggio (EF000003): Fissaggio frontale
– Portalampada (EF000048): Nessuno
