ABB 1SBN010140R1122

Descrizione del Prodotto

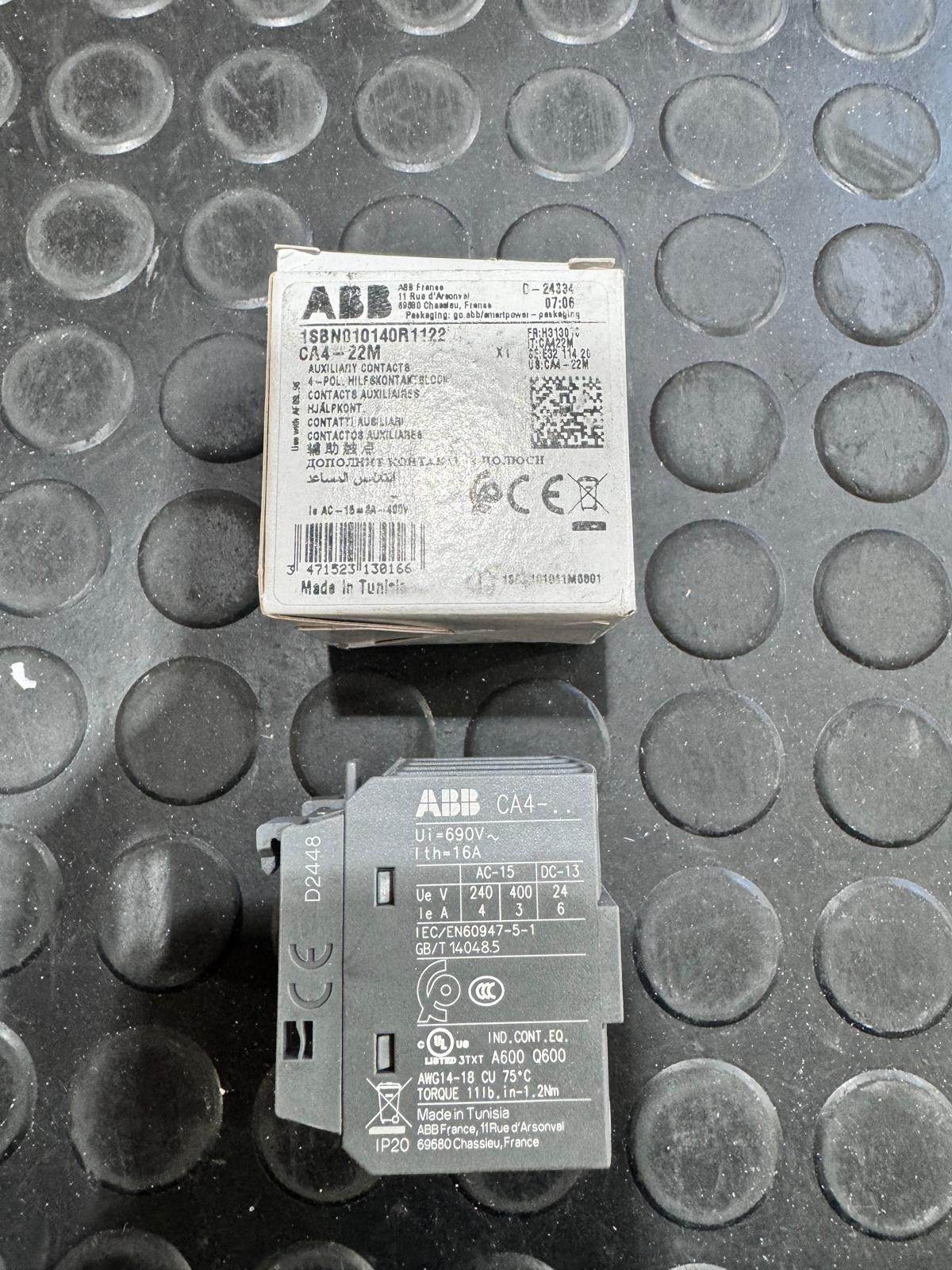

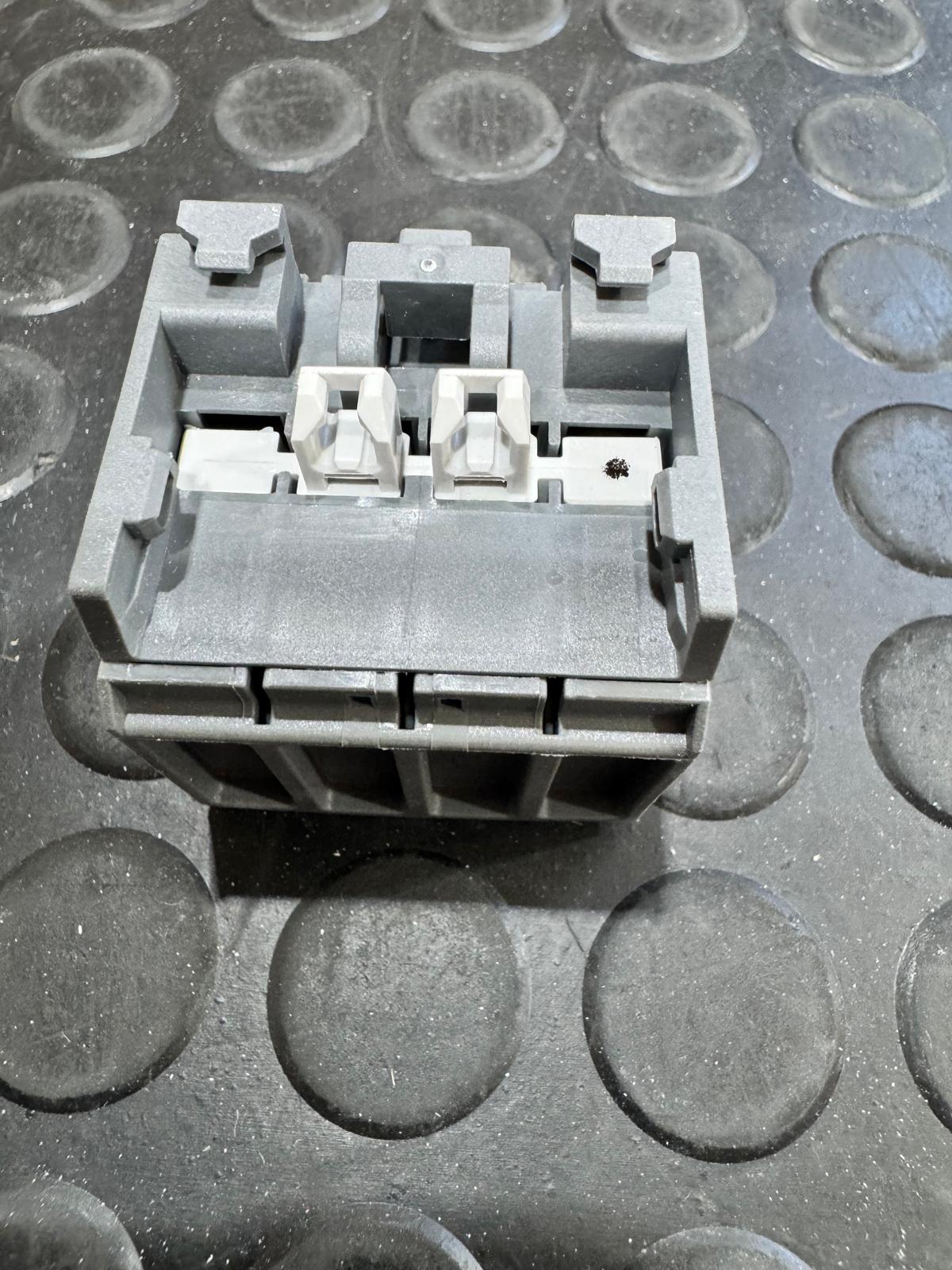

Il CA4-22M è un blocco di contatti ausiliari a 4 poli progettato per il montaggio frontale su contattori ABB delle serie AF09…AF16. È dotato di 2 contatti normalmente aperti (NA) e 2 contatti normalmente chiusi (NC), con terminali a vite per una connessione sicura e affidabile.

Caratteristiche Tecniche

– **Codice Prodotto:** 1SBN010140R1122
– **Configurazione dei Contatti:** 2 NA + 2 NC
– **Numero di Poli:** 4
– **Tensione Nominale di Funzionamento:** Circuito ausiliario fino a 690 V
– **Corrente Termica Convenzionale in Aria Libera (I_th):** 16 A a 40°C
– **Corrente Nominale di Funzionamento AC-15 (I_e):**
– 24/127 V: 6 A
– 220/240 V: 4 A
– 400/440 V: 3 A
– 500 V: 2 A
– 690 V: 2 A
– **Corrente Nominale di Funzionamento DC-13 (I_e):**
– 24 V: 6 A / 144 W
– 48 V: 2,8 A / 134 W
– 72 V: 1 A / 72 W
– 110 V: 0,55 A / 60 W
– 125 V: 0,55 A / 69 W
– 220 V: 0,27 A / 60 W
– 250 V: 0,27 A / 68 W
– 400 V: 0,15 A / 60 W
– 500 V: 0,13 A / 65 W
– 600 V: 0,1 A / 60 W
– **Tensione Nominale di Isolamento (U_i):**
– Secondo IEC 60947-5-1: 690 V
– Secondo UL/CSA: 600 V
– **Tensione di Tenuta ad Impulso (U_imp):** 6 kV
– **Massima Frequenza di Commutazione Elettrica:**
– AC-15: 1200 cicli/ora
– DC-13: 900 cicli/ora
– **Massima Frequenza di Commutazione Meccanica:** 3600 cicli/ora
– **Corrente Nominale Ammissibile di Breve Durata (I_cw):**
– Per 0,1 s: 140 A
– Per 1 s: 100 A
– **Tipo di Morsetto:** Terminali a vite
– **Capacità di Collegamento del Circuito Ausiliario:**
– Flessibile con capocorda: 1/2x 0,75 … 2,5 mm²
– Flessibile con capocorda isolato: 2x 0,75 … 1,5 mm²
– Flessibile con capocorda isolato: 1x 0,75 … 2,5 mm²
– Rigido solido: 1/2x 1 … 2,5 mm²
– Rigido a trefoli: 1/2x 1 … 2,5 mm²
– **Lunghezza di Spelatura del Cavo:** 10 mm
– **Coppia di Serraggio:** 1,2 N·m
– **Grado di Protezione:** Secondo IEC 60529, IEC 60947-1, EN 60529: Terminali ausiliari IP20
– **Norme di Riferimento:** IEC/EN 60947-5-1, UL 60947-5-1, CSA C22.2 No. 60947-5-1-14
– **Peso Netto del Prodotto:** 0,055 kg
– **Dimensioni del Prodotto:**
– Larghezza: 43 mm
– Profondità: 39,5 mm
– Altezza: 43 mm

Compatibilità

Il CA4-22M è compatibile con i seguenti contattori ABB:

– AF09
– AF09Z
– AF12
– AF12Z
– AF16
– AF16Z
– AFC09
– AFC12
– AFC16
– AF09B
– AF09ZB
– AF12B
– AF12ZB
– AF16B
– AF16ZB

Conformità Ambientale

Il prodotto è conforme alla Direttiva RoHS 2011/65/UE.

Applicazioni

Il blocco di contatti ausiliari CA4-22M è utilizzato per il funzionamento di circuiti ausiliari e di controllo in ambienti industriali standard, offrendo un’affidabile espansione dei contatti per contattori ABB delle serie AF09…AF16.

Note

Per ulteriori dettagli tecnici e informazioni sull’installazione, consultare la documentazione tecnica fornita dal produttore.
