Descrizione del Prodotto

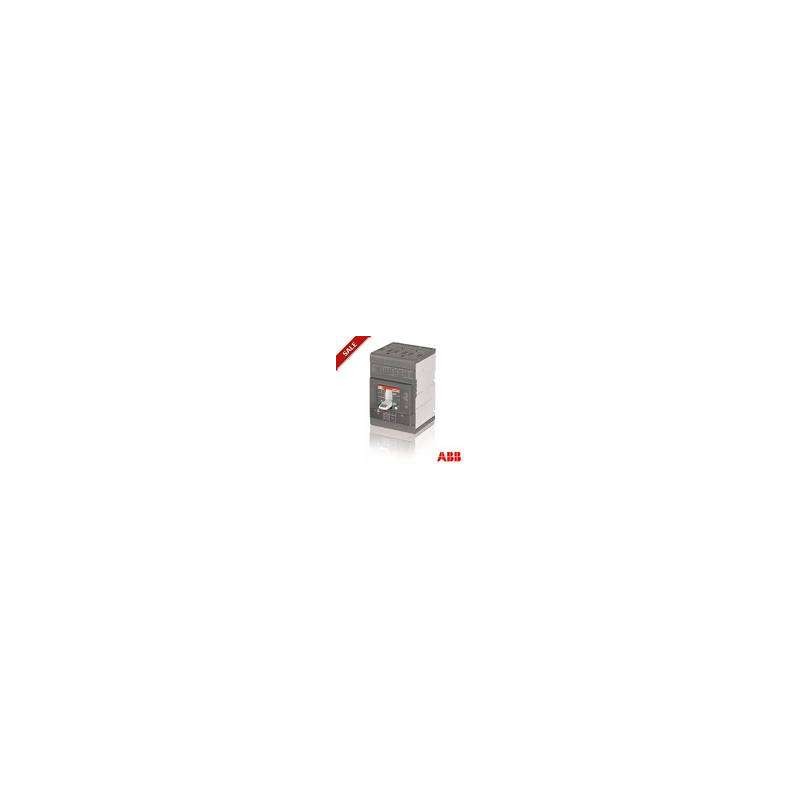

L’ABB 1SDA067769R1 è un interruttore scatolato della serie SACE Tmax XT2S, progettato per la protezione di trasformatori, generatori e impianti. Questo dispositivo a tre poli è dotato di un sganciatore magnetico regolabile (MA) con una corrente nominale di 100 A e una regolazione della corrente di cortocircuito istantanea (Im) compresa tra 600 e 1400 A.
Caratteristiche Principali
– **Corrente Nominale (In)**: 100 A
– **Numero di Poli**: 3
– **Tensione Nominale di Funzionamento (Ue)**: 690 V AC / 500 V DC
– **Frequenza Nominale (f)**: 50/60 Hz
– **Tensione Nominale di Isolamento (Ui)**: 1000 V
– **Tensione Nominale di Tenuta ad Impulso (Uimp)**: 8 kV
– **Potere di Interruzione al Cortocircuito (Icu)**:
– 85 kA a 220-240 V AC
– 50 kA a 380-440 V AC
– 36 kA a 500 V AC
– 12 kA a 690 V AC
– **Potere di Interruzione di Servizio (Ics)**: Uguale a Icu
– **Durata Meccanica**: 25.000 cicli
– **Durata Elettrica**: 8.000 cicli
– **Perdita di Potenza per Polo**: 8,08 W
– **Tipo di Sganciatore**: MA (Magnetico)
– **Livello di Prestazioni in Cortocircuito**: S
– **Tipo di Connessione**: Frontale con morsetti a bullone
– **Coppia di Serraggio**: 6 N·m
– **Sezioni dei Cavi del Circuito Principale**: Barra collettrice da 32,5 a 100 mm²
– **Tipo di Corrente**: AC/DC
– **Norme di Riferimento**: IEC 60947-2
– **Dimensioni (L x A x P)**: 90 mm x 130 mm x 82,5 mm
– **Peso Netto**: 1,4 kg
– **Codice EAN**: 8015644016654
– **Codice Tariffario Doganale**: 85362090
– **Certificazioni**: CE, GL, LR
– **Categoria RAEE**: 5 (Piccole apparecchiature)
– **Codice Prodotto Alternativo**: XT2SE3100MFF000XXX
– **Codice E-Number (Finlandia)**: 3602490
– **Codice Ordine Locale (USCON)**: XT2SE3100MFF000XXX
– **Dichiarazione RoHS**: Conforme alla Direttiva UE 2011/65/EU e all’Emendamento 2015/863 del 22 luglio 2019
– **Dichiarazione REACH**: Disponibile
– **Dichiarazione Ambientale di Prodotto (EPD)**: Disponibile
– **Informazioni Ambientali**: Disponibili
– **Istruzioni di Fine Vita**: Disponibili
– **Certificato ATEX**: Non richiesto
– **Certificato UL**: Non richiesto
– **Certificato VDE**: Non richiesto
– **Disegni Meccanici**: Disponibili
– **Schema Elettrico**: Disponibile
– **Istruzioni e Manuali**: Disponibili
– **Classificazioni ETIM**: EC000228 – Interruttore per protezione di trasformatori, generatori e impianti
– **Codice Classificazione Oggetto**: Q
– **UNSPSC**: 39120000
– **eClass**: V11.1 : 27370409
– **Categoria RAEE**: 5 (Piccole apparecchiature con nessuna dimensione esterna superiore a 50 cm)
– **ABB EcoSolutions**: Sì
– **Circular Design Principles Recyclability Rate**: 55,70% secondo la norma EN45555
– **Group Waste to Landfill Target**: Validazione UL 2799 Zero Waste To Landfill disponibile
– **Toxic Substances Control Act (TSCA)**: Disponibile
– **Conflict Minerals Reporting Template (CMRT)**: Disponibile
– **Dichiarazione di Conformità CE**: Disponibile
– **Certificato GL**: Disponibile
– **Certificato LR**: Disponibile
– **Disegno Dimensionale CAD**: Disponibile
– **Diagramma Dimensionale**: Disponibile
– **Informazioni RoHS**: Disponibili
– **Informazioni REACH**: Disponibili
– **Informazioni Ambientali**: Disponibili
– **Dichiarazione Prodotto Ambientale (EPD)**: Disponibile
– **Istruzioni di Fine Vita**: Disponibili
– **Certificato ATEX**: Non richiesto
– **Certificato UL**: Non richiesto
– **Certificato VDE**: Non richiesto
– **Disegni Meccanici**: Disponibili
– **Schema Elettrico**: Disponibile
– **Istruzioni e Manuali**: Disponibili
– **Classificazioni ETIM**: EC000228 – Interruttore per protezione di trasformatori, generatori e impianti
– **Codice Classificazione Oggetto**: Q
– **UNSPSC**: 39120000
– **eClass**: V11.1 : 27370409
– **Categoria RAEE**: 5 (Piccole apparecchiature con nessuna dimensione esterna superiore a 50 cm)
– **ABB EcoSolutions**: Sì
– **Circular Design Principles Recyclability Rate**: 55,70% secondo la norma EN45555
– **Group Waste to Landfill Target**: Validazione UL 2799 Zero Waste To Landfill disponibile
– **Toxic Substances Control Act (TSCA)**: Disponibile
– **Conflict Minerals Reporting Template (CMRT)**: Disponibile
– **Dichiarazione di Conformità CE**: Disponibile
– **Certificato GL**: Disponibile
– **Certificato LR**: Disponibile
– **Disegno Dimensionale CAD**: Disponibile
– **Diagramma Dimensionale**: Disponibile
– **Informazioni RoHS**: Disponibili
– **Informazioni REACH**: Disponibili
– **Informazioni Ambientali**: Disponibili
– **Dichiarazione Prodotto Ambientale (EPD)**: Disponibile
– **Istruzioni di Fine Vita**: Disponibili
– **Certificato ATEX**: Non richiesto
– **Certificato UL**: Non richiesto
– **Certificato VDE**: Non richiesto
– **Disegni Meccanici**: Disponibili
– **Schema Elettrico**: Disponibile
– **Istruzioni e Manuali**: Disponibili
– **Classificazioni ETIM**: EC000228 – Interruttore per protezione di trasformatori, generatori e impianti
– **Codice Classificazione Oggetto**: Q
– **UNSPSC**: 39120000
– **eClass**: V11.1 : 27370409
– **Categoria RAEE**: 5 (Piccole apparecchiature con nessuna dimensione esterna superiore a 50 cm)
– **ABB EcoSolutions**: Sì
– **Circular Design Principles Recyclability Rate**: 55,70% secondo la norma EN45555
– **Group Waste to Landfill Target**: Validazione UL 2799 Zero Waste To Landfill disponibile
– **Toxic Substances Control Act (TSCA)**: Disponibile
– **Conflict Minerals Reporting Template (CMRT)**: Disponibile
– **Dichiarazione di Conformità CE**: Disponibile
– **Certificato GL**: Disponibile
– **Certificato LR**: Disponibile
– **Disegno Dimensionale CAD**: Disponibile
– **Diagramma Dimensionale**: Disponibile
– **Informazioni RoHS**: Disponibili
– **Informazioni REACH**: Disponibili
– **Informazioni Ambientali**: Disponibili
– **Dichiarazione Prodot
