ABB 2CDS251001R0014

Descrizione del Prodotto

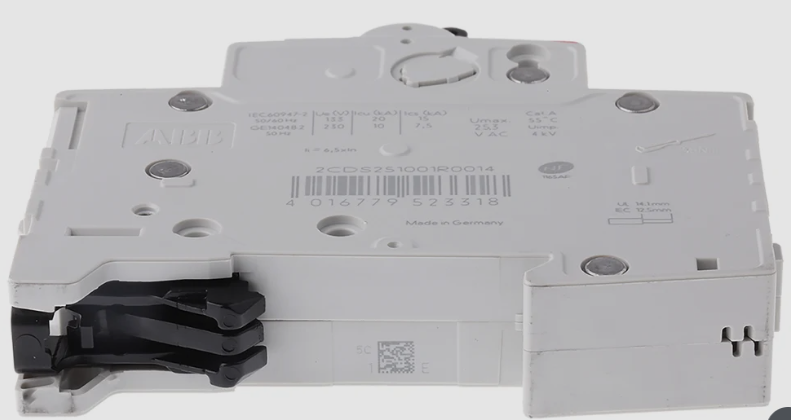

L’interruttore magnetotermico ABB S201-C1 (codice prodotto: 2CDS251001R0014) è progettato per proteggere le installazioni elettriche da sovraccarichi e cortocircuiti, garantendo affidabilità e sicurezza in applicazioni residenziali, commerciali e industriali.

Caratteristiche Tecniche

– Numero di poli: 1
– Corrente nominale (In): 1 A
– Caratteristica di intervento: C
– Tensione nominale (Un): 230 V AC
– Tensione nominale di isolamento (Ui): 440 V
– Tensione nominale di tenuta agli impulsi (Uimp): 4 kV
– Frequenza nominale: 50/60 Hz
– Potere di interruzione nominale (Icn) secondo EN 60898-1: 6 kA a 230 V AC
– Potere di interruzione nominale (Icu) secondo IEC 60947-2: 10 kA a 230 V AC
– Classe di limitazione dell’energia: 3
– Grado di protezione: IP20
– Temperatura ambiente di funzionamento: da -25 °C a +55 °C
– Profondità di installazione: 69 mm
– Larghezza in unità modulari: 1
– Sezione del conduttore collegabile: 0,75 – 25 mm² (flessibile), 0,75 – 35 mm² (rigido)
– Durata meccanica: 20.000 cicli
– Durata elettrica: 20.000 cicli
– Montaggio: su guida DIN TH35-7.5 o TH35-15 secondo IEC 60715
– Conformità alle norme: IEC/EN 60898-1, IEC/EN 60947-2, UL 1077
– Categoria di sovratensione: 3
– Grado di inquinamento: 3
– Compatibilità con accessori: Sì
– Perdita di potenza per polo: 1,4 W
– Colore: Grigio RAL 7035
– Materiale dell’alloggiamento: Gruppo di isolamento II
– Posizione di montaggio: Qualsiasi
– Indicazione della posizione dei contatti: Rosso (ON) / Verde (OFF)
– Tipo di terminale: Terminali a vite bidirezionali a sollevamento cilindrico
– Coppia di serraggio: 2,8 Nm
– Resistenza alle vibrazioni secondo IEC 60068-2-6: 5g, 20 cicli a 5…150…5 Hz con carico 0,8 In
– Resistenza agli urti secondo IEC 60068-2-27: 25g, 2 urti, 13 ms
– Conformità RoHS: Sì
– Temperatura di stoccaggio: da -40 °C a +70 °C
– Condizioni ambientali: 28 cicli con 55 °C / 90-96% e 25 °C / 95-100%
– Categoria WEEE: 5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm)
– Codice HS: 85362010
– Paese di origine: Germania
– EAN: 4016779523318
– Codice prodotto ABB: 2CDS251001R0014
– Descrizione fattura: S201-C 1 Interruttore Magnetotermico C-Char., 6kA, 1A, 1P
– Gamma di prodotti: S200
– Nome del prodotto: Interruttore Magnetotermico
– Dimensioni dell’imballaggio: 183 mm (lunghezza) x 92 mm (larghezza) x 80 mm (altezza)
– Peso lordo dell’imballaggio: 1,295 kg
– Unità di vendita: Pezzo
– Quantità minima d’ordine: 1 pezzo
– Prezzo al pubblico (Rupie Indiane): Non per la vendita al dettaglio
– Codice HSN: 85362010
– Percentuale GST totale: 18,00%
– Compatibilità: S200
– Tipo di prodotto esteso: S201-C1
– Tipo di tensione: CA/CC
– Capacità di interruzione nominale di servizio (Ics): (133 V AC) 15 kA
– Capacità di interruzione nominale di cortocircuito (Icn): (230 / 400 V AC) 6 kA
– Caratteristica di intervento: C
– Categoria di sovratensione: 3
– Grado di inquinamento: 3
– Classe di limitazione dell’energia: 3
– Montaggio a incasso: No
– Accoppiamento del conduttore neutro: No
– Dispositivi ausiliari possibili: Sì
– Larghezza in unità di suddivisione: 1
– Grado di protezione (IP): IP20
– Antideflagrante: No
– Temperatura ambiente durante il funzionamento: -25 ~55 °C
– Sezione di conduttore collegabile: 0,75 ~25 mm²
– Sezione di conduttore collegabile solido: 0,75 ~35 mm²
– Protezione contro le esplosioni: No
– Installazione a incasso: No
– Perdita di potenza: 1,4 W
– Profondità di installazione: 69 mm
– Caratteristica di intervento: C
– Numero di poli (totale): 1
– Numero di poli protetti: 1
– Corrente nominale: 1 A
– Tensione nominale: 230 V
– Tensione nominale di isolamento Ui: 440 V
– Tensione nominale di tenuta agli impulsi Uimp: 4 kV
– Tipo di tensione: CA/CC
– Frequenza: 50..60 Hz
– Classe di limitazione dell’energia: 3
– Montaggio a incasso: No
– Accoppiamento del conduttore neutro: No
– Categoria di sovratensione: 3
– Grado di inquinamento: 3
– Dispositivi ausiliari possibili: Sì
– Larghezza in unità di suddivisione: 1
– Grado di protezione (IP): IP20
– Antideflagrante: No
– Temperatura ambiente durante il funzionamento: -25 ~55 °C
– Sezione di conduttore collegabile: 0,75 ~25 mm²
– Sezione di conduttore collegabile solido: 0,75 ~35 mm²
– Protezione contro le esplosioni: No
– Installazione a incasso: No
– Perdita di potenza: 1,4 W
– Profondità di installazione: 69 mm
– Caratteristica di intervento: C
– Numero di poli (totale): 1
– Numero di poli protetti: 1
– Corrente nominale: 1 A
– Tensione nominale: 230 V
– Tensione nominale di isolamento Ui: 440 V
– Tensione nominale di tenuta agli impulsi Uimp: 4 kV
– Tipo di tensione: CA/CC
– Frequenza: 50..60 Hz
– Classe di limit
