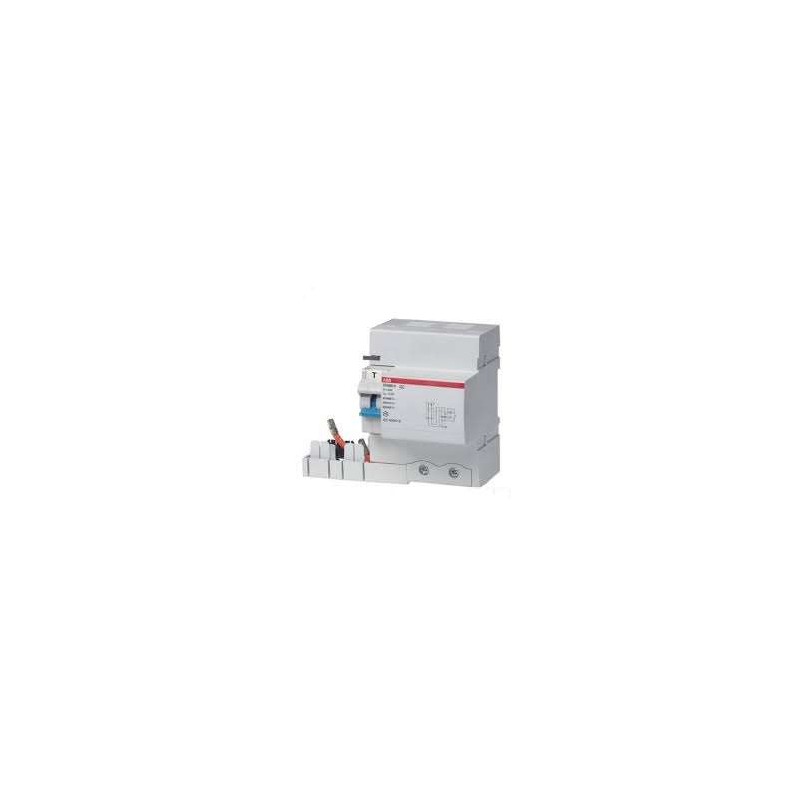

ABB 2CSB804101R3000

Descrizione del Prodotto

Il blocco differenziale ABB DDA804 A-100/0,3 è progettato per garantire la protezione delle persone e delle installazioni contro le correnti di guasto verso terra. Questo dispositivo è compatibile con gli interruttori magnetotermici della serie S800 fino a 100 A, permettendo la realizzazione di una protezione differenziale magnetotermica combinata.

Caratteristiche Tecniche

– Codice Prodotto: 2CSB804101R3000
– Serie: DDA800
– Tipo: A
– Numero di Poli: 4
– Corrente Nominale (In): 100 A
– Sensibilità Differenziale (Idn): 300 mA
– Tensione Nominale (Un): 230/400 V AC, 240/415 V AC, 400/690 V AC
– Frequenza Nominale: 50/60 Hz
– Corrente di Guasto Nominale Regolabile: No
– Ritardo Regolabile: No
– Tipo di Corrente Differenziale: A
– Capacità di Corrente di Spunto: 0,25 kA
– Tensione di Isolamento Nominale (Ui): 690 V
– Tensione Nominale di Tenuta all’Impulso (Uimp): 6 kV
– Sezione del Conduttore Collegabile (rigido): 6 – 50 mm²
– Sezione del Conduttore Collegabile (flessibile): 6 – 70 mm²
– Versione Anti-Scatto Involontario: No
– Con Dispositivo di Blocco: No
– Grado di Protezione (IP): IP2X
– Temperatura Ambiente di Funzionamento: -25°C a 60°C
– Perdita di Potenza: 10,5 W

Dimensioni e Peso

– Altezza: 108,2 mm
– Larghezza: 117 mm
– Profondità: 82,3 mm
– Peso: 0,46 kg

Normative di Riferimento

Il prodotto è conforme alle seguenti normative: IEC EN 60947-2 Ann. B.

Compatibilità

Il blocco differenziale DDA804 A-100/0,3 è compatibile con gli interruttori magnetotermici delle serie S800, inclusi S800S, S800N, S800C e S800B.

Codice EAN

8012542547532

Note

Per ulteriori dettagli tecnici e informazioni sull’installazione, si consiglia di consultare la documentazione ufficiale fornita da ABB o di contattare un rappresentante autorizzato.
