ABB 2TLA020054R0500

Descrizione del Prodotto

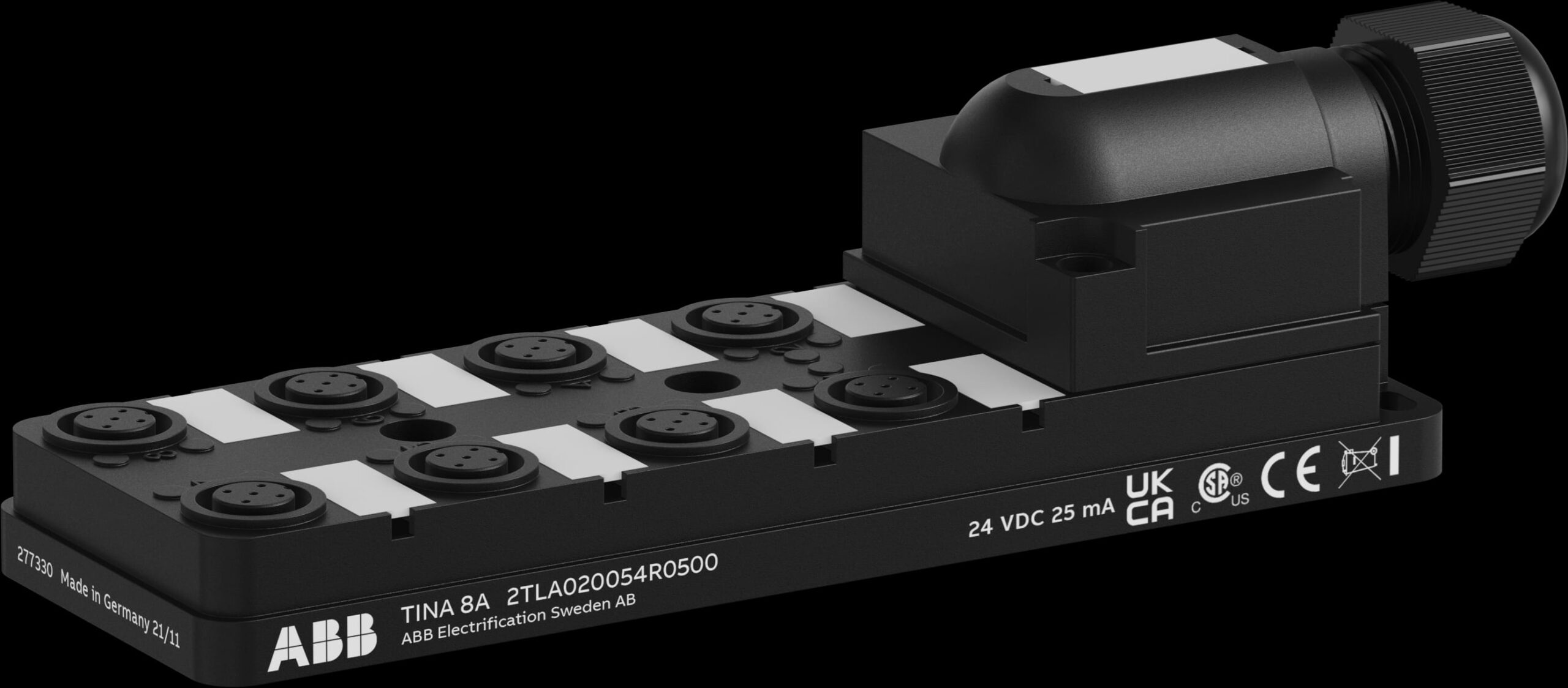

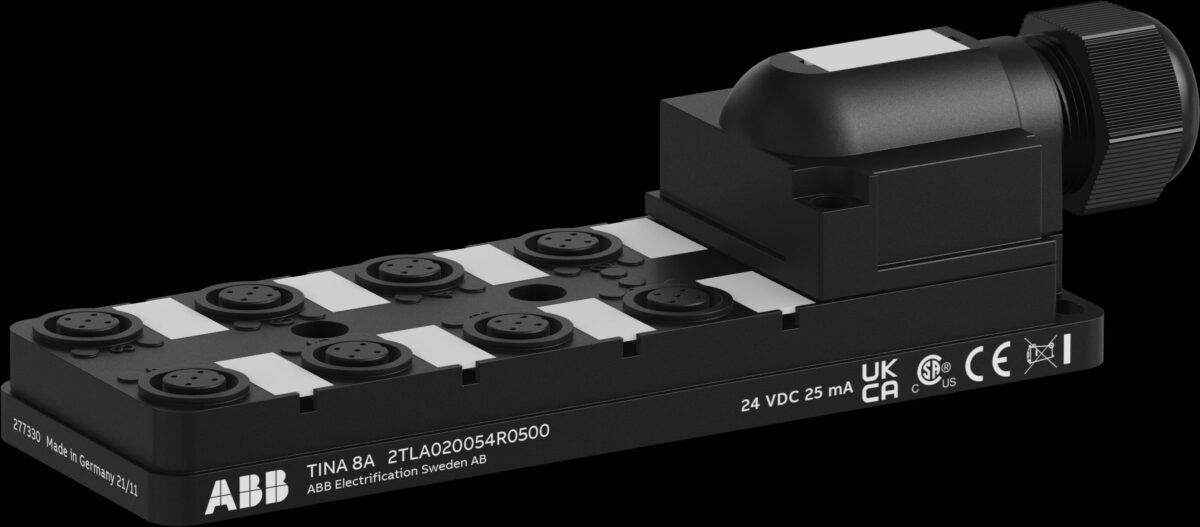

Il Tina 8A è un blocco di connessione progettato per la connessione in serie di fino a otto dispositivi DYNlink. Dispone di otto connettori femmina M12 a 5 poli per i sensori, permettendo di cablare separatamente il segnale informativo di ciascun dispositivo. Il cavo utilizzato per la connessione al Tina 8A dovrebbe avere un diametro compreso tra 7 e 12 mm. I connettori M12 non utilizzati devono essere dotati di tappi ciechi Tina 1A. I dispositivi Tina adattano il circuito di sicurezza DYNlink in Vital, Pluto e B&R X20 a componenti di sicurezza con contatti meccanici, come pulsanti di emergenza, interruttori e barriere fotoelettriche con uscite doppie. Tina è disponibile in diverse versioni a seconda del tipo di componente di sicurezza da collegare al circuito Vital, Pluto o B&R X20.

Caratteristiche Tecniche

– Tensione di alimentazione: 24 V
– Tipo di prodotto principale: Adattatore Tina
– Classe di prodotto: Adattatori Tina
– Grado di protezione: IP67

Dimensioni

– Profondità/ Lunghezza netta del prodotto: 50 mm
– Altezza netta del prodotto: 45 mm
– Larghezza netta del prodotto: 169 mm
– Peso netto del prodotto: 0,14 kg

Classificazioni

– ETIM 4: EC001584 – Dispositivo I/O per sistema bus
– ETIM 5.0: EC001584 – Dispositivo I/O per sistema bus
– ETIM 6.0: EC001584 – Dispositivo I/O per sistema bus
– ETIM 7: EC001584 – Dispositivo I/O per sistema bus
– ETIM 8: EC001584 – Dispositivo I/O per sistema bus

Codici e Certificazioni

– Codice ordine: 2TLA020054R0500
– Codice EAN: 7350024451870
– Standard: CE

Note Aggiuntive

Il Tina 8A è ideale per l’integrazione in sistemi di sicurezza che richiedono la connessione in serie di più dispositivi DYNlink, garantendo un’installazione semplice e sicura. È fondamentale assicurarsi che tutti i connettori M12 non utilizzati siano adeguatamente chiusi con tappi ciechi Tina 1A per mantenere l’integrità del sistema.
