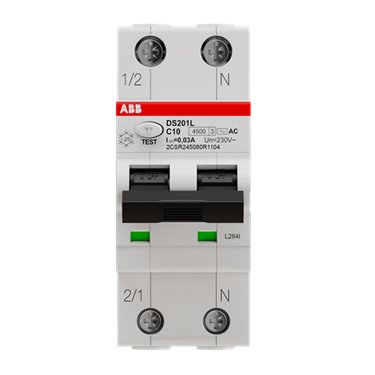

ABB DS201LC10AC30

Descrizione del Prodotto

L’interruttore magnetotermico differenziale ABB DS201LC10AC30 è progettato per la protezione dei circuiti monofase contro sovraccarichi, cortocircuiti e correnti di guasto a terra di tipo AC. È ideale per applicazioni residenziali, commerciali e industriali.

Caratteristiche Tecniche

– Corrente Nominale (In): 10 A
– Corrente Differenziale Nominale (IΔn): 30 mA
– Caratteristica di Intervento: Curva C
– Tipo di Corrente Residua: Tipo AC
– Numero di Poli: 1P+N
– Potere di Interruzione Nominale (Icn): 4,5 kA
– Potere di Cortocircuito Estremo Nominale (Icu): 6 kA
– Tensione Nominale (Un): 230 V AC
– Frequenza Nominale: 50/60 Hz
– Numero di Moduli: 2
– Dimensioni (L x H x P): 35 x 85 x 69 mm
– Grado di Protezione: IP20 (involucro), IP40 (con pannello frontale installato)
– Temperatura di Funzionamento: da -25°C a +55°C
– Norme di Riferimento: IEC/EN 61009-1, IEC/EN 61009-2-1

Applicazioni

Il DS201LC10AC30 è adatto per la protezione di circuiti monofase in ambienti residenziali, commerciali e industriali, garantendo sicurezza contro sovraccarichi, cortocircuiti e correnti di guasto a terra.

Installazione

Montaggio su guida DIN EN 60715 (35 mm) mediante dispositivo rapido a scatto. Posizione di montaggio: qualsiasi. Alimentazione possibile sia dall’alto che dal basso.

Codici e Certificazioni

– Codice Prodotto ABB: 2CSR245040R1104
– Codice EAN: 8012542171300
– Conformità RoHS: Conforme alla Direttiva UE 2002/95/CE

Note

Per ulteriori informazioni tecniche, consultare la documentazione ufficiale ABB o contattare il supporto tecnico.
